Afina tu Arduino con una escala igualmente temperada eligiendo tu propia entonación

¡Liberate del La a 440 Hz!

¡Hola a todos amigos!

Espero encontrarlos muy bien en este caluroso mes de marzo.

He aquí un Arduino muy barroco al que le encanta tararear Bach. Lo interesante de este Arduino es que es capaz de afinar la escala a partir de un La medio ingresado por el usuario, con ayuda de la función tuneScale() se genera una escala igualmente temperada de 12 notas como output a partir de dicho «la» medio, recibido como input.

Para este sketch, basta cambiar el valor de la4 en la línea de código número 12.

De esta manera nuestro Arduino rompió la jaula de la entonación en «La 440 Hz» a la que se le había querido encasillar en una precoz etapa del bosquejo.

La motivación para escribir este código fue escuchar las diferencias de afinación en escalas igualmente temperadas al elegir un La medio en el intervalo [400,450]Hz como «guía de afinación». Pues, se sabe que la afinación con un la de 440 Hz, no fue normalizada sino hasta 1995 con ISO 16, antes del cual se consideraba aceptable cualquier «la» del intervalo [400,450]Hz, siendo un La de alrededor de 430 Hz el predominante en muchas escuelas.

Función para afinar escala a partir de La medio ingresado (A4)

La curiosidad de escuchar una misma melodía con variaciones en la afinación de la escala igualmente temperada, fue motivación suficiente para escribir el siguiente bosquejo con el cual puedes elegir el valor de tu la medio o «guía de afinación» para después apreciar un fragmento del hermoso preludio No.1 en do mayor, parte del clavecín bien temperado, escrito por el maestro Bach.

A continuación se comparte el bosquejo de Arduino para su propio deleite:

////////////////////////////////////////////////////////////////////////////////////////////////////////////
//  Tune me & I Play you Bach – Arduino Bach player with user defined tuning – tlachinolliatl@gmai.com /////
//  Visit our life Blog at:                                                                            /////
//                         http://www.atl.travel.blog                                                         /////
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// The inspiration behind this code was to hear the differences in equal temperament tuning  varying the value of the key note A4   ////
// standardly tuned at 440 Hz with some controversy about better harmonic generation with 432 cicles per second (Hz).               ////
//  Overall, there was a tendency towards the end of the 18th century for the frequency of the A above middle C to be in the range  ////
// of 400 to about 450 Hz.                                                                                                          ////
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// change following value for tuning the scale
double la4 = 400; // checar como puede modificar este valor el usuario durante ejecución
//recomendación: definir los tiempos, h de half: d, w, h, q
int h=250; // aquí solo se definió h, ya que para esta melodía no habrá variación de tiempo en las notas.
// cent function recieves number of cents n and returns proportion factor to use it in tuneScale function to create user tuned scale
double centFactor(int n){
    double proportion;
    double power;
    power = (double)n/12; // por no hacer el casting todo valía nepe
    proportion = pow(2, power);
    return proportion;
  }
// The Tune function
double * tuneScale(double la4){
    static double  scale[12]; // arreglo para guardar las notas generadas
    // a partir de middleA podemos obtener Do de una octava mas arriba, que es la que utilizaremos
    // por medio de la siguiente formula de Cents, introducida por Alexander Ellis en 1875
    // b = a*2^(n/1200)
    // se obtiene cualquier nota b por medio de la nota a y el numero n de cents en el intervalo de a hasta b
    double do5;
    do5 = la4*centFactor(3);
    for (int i = 0; i < 12; i++) {
      scale[i] = do5*centFactor(i);
   }
  return scale;
  }
double * scale = tuneScale(la4); // creation of the scale from tuneScale function and predefined la4
double  C = scale[0], //definimos las frecuencias de las notas
        Cs = scale[1],
        D = scale[2],
        Ds = scale[3],
        E = scale[4],
        F = scale[5],
        Fs = scale[6],
        G = scale[7],
        Gs = scale[8],
        A = scale[9],
        As = scale[10],
        B = scale[11],
        PAU = 30000; //pausa

int random_tonal_row, random_note = 0;
// array of 15 tonal rows consisting of 16 notes each
double melody[15][16] = { // consider array as [number of melody rows][number of notes on each melody row]

  // The Well-Tempered Clavier, BWV 846: Prelude No. 1 in C major (Fragment)

                   { C/2, E/2, G/2, C, E, G/2, C, E, C/2, E/2, G/2, C, E, G/2, C, E },

                   { C/2, D/2, A/2, D, F,  A/2, D, F, C/2, D/2, A/2, D, F,  A/2, D, F },

                   { B/4, D/2, G/2, D, F, G/2, D, F, B/4, D/2, G/2, D, F, G/2, D, F },

                   { C/2, E/2, G/2, C, E, G/2, C, E, C/2, E/2, G/2, C, E, G/2, C, E} ,

                   { C/2 , E/2 , A/2 , E, A, A/2, E, A, C/2 , E/2 , A/2 , E, A, A/2, E, A },

                   { C/2, D/2, Fs/2, A/2, D, Fs/2, A/2, D, C/2, D/2, Fs/2, A/2, D, Fs/2, A/2, D },

                   { B/4, D/2, G/2, D, G, G/2, B/2, G, B/4, D/2, G/2, D, G, G/2, B/2, G },

                   { B/4, C/2, E/2, G/2, C, E/2, G/2, C, B/4, C/2, E/2, G/2, C, E/2, G/2, C },

                   { A/4, C/2, E/2, G/2, C, E/2, G/2, C, A/4, C/2, E/2, G/2, C, E/2, G/2, C },

                   { Fs/4, A/4, D/2, A/2, C, D/2, A/2, C, Fs/4, A/4, D/2, A/2, C, D/2, A/2, C },

                   { G/4, B/4, D/2, G/2, B/2, D/2, G/2, B/2, G/4, B/4, D/2, G/2, B/2, D/2, G/2, B/2 },

                   { G/4, As/4, E/2, G/2, Cs, E/2, G/2, Cs, G/4, As/4, E/2, G/2, Cs, E/2, G/2, Cs },

                   { F/4, A/4, D/2, A/2, D, D/2, A/2, D, F/4, A/4, D/2, A/2, D, D/2, A/2, D },

                   { F/4, D/2, F/2, Gs/2, B/2, F/2, Gs/2, B/2, F/4, D/2, F/2, Gs/2, B/2, F/2, Gs/2, B/2 },

                   { E/4, C/2, E/2, G/2, C, E/2, G/2, C, E/4, C/2, E/2, G/2, C, E/2, G/2, C }

                   };

void setup() {
  // put your setup code here, to run once:
  pinMode(11, OUTPUT); // fija pin 11 como salida
  Serial.begin(9600); //for freakin' printin'
}

void loop() {
  for (int i = 0; i < 15; i++) {
    //random_tonal_row = random(0,15); // definimos renglon tonal de manera aleatoria. Para random(min,max) el mínimo es inclusivo mientras el maximo es exlcusivo
    Serial.println();
     // imprimimos en serial para rescatar posibles combincaciones interesantes al utilizar random
    //Serial.print(":");
      for(int j = 0 ; j < 16; j++){
        Serial.print(melody[i][j]);
        //random_note = random(0,17); // 17 no existe es para agregar posible pausa
        //Serial.print(random_note);
        Serial.print("\t"); // tabulador para distinguir renglones tonales de mas de dos digitos
        tone(11, melody[i][j]); //da el tono a la frecuencia de la nota del ciclo, le pasamos el renglon tonal aleatorio para las 16 notas o podemos pasarle también random note.
        delay(h);//se mantiene con la nota el tiempo definido, para tiempos mas complejos se puede hacer un arreglo similar a melody
        noTone(11); //finaliza la nota
      }
  }
  //Serial.println();
}

El código anterior pueden descargarlo en el enlace compartido a continuación:

¡Haz clic aquí para descargar Arduino_i_play_u_bach sketch!

Cualquier pregunta, duda, aclaración o recomendación acerca del código por favor háganla saber escribiendo un correo en la sección de contacto.

Aquí pueden escuchar un par de grabaciones de audio con fines demostrativos donde se compara la apreciación de un fragmento de BWV 846: Prelude No. 1 in C major ejecutado con una escala igualmente temparada en la entonación normalizada con A4 = 440 Hz seguida de una entonación de 400 Hz. ¿Cual te parece mas armónica?

Escuchar BWV 846 afinado en base a «la» medio de 400Hz

Escuchar BWV 846 afinado en base a «la» medio de 440Hz

Ejercicios propuestos:

  1. Modifica el código para que la melodía sea reproducida al revés.
  2. Modifica el código para que se reproduzcan los renglones tonales de forma aleatoria.
  3. Modifica el código para que reproduzca las notas de la melodía de forma aleatoria.

¡Saludos y feliz primavera!

Gráfica y regresión local de temperatura interna LG M2762D

Se observa un comportamiento logarítmico con una posible asíntota en y = 35ºC tras dos horas de funcionamiento después de la reparación de Pierre y Atl mod.

Graficando datos capturados por sensor LM35 en Arduino Monitor Serie

Mah xipano

Problema

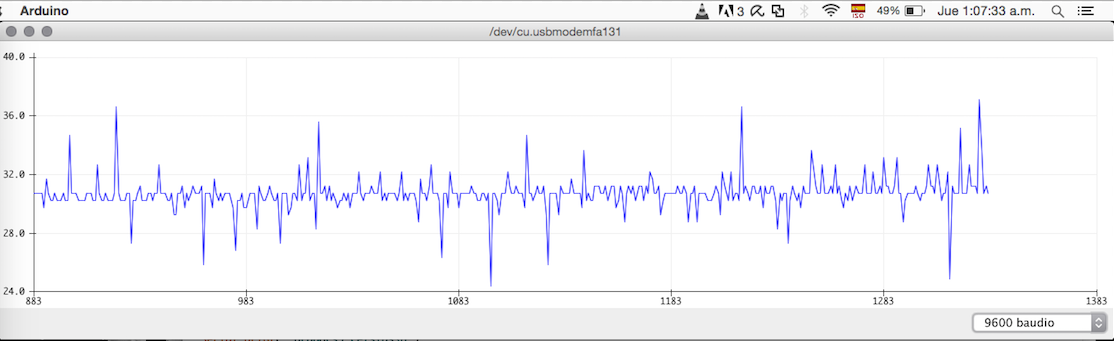

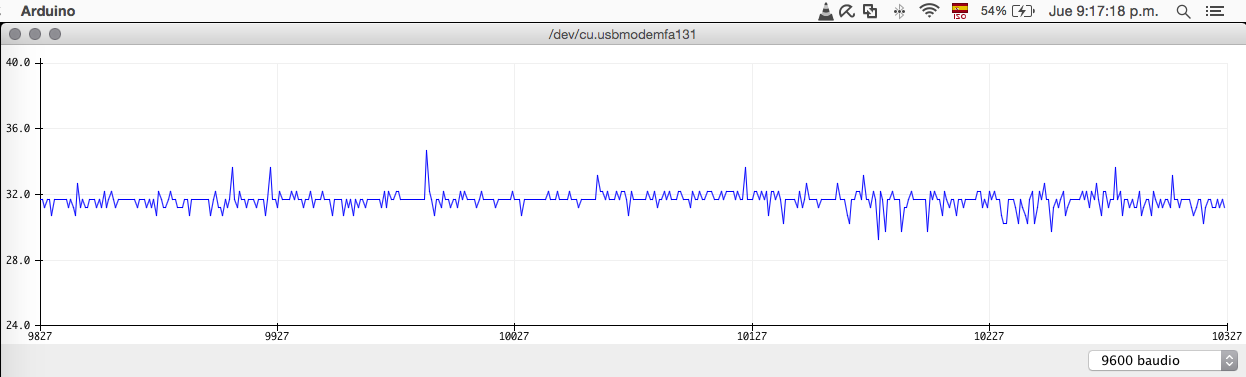

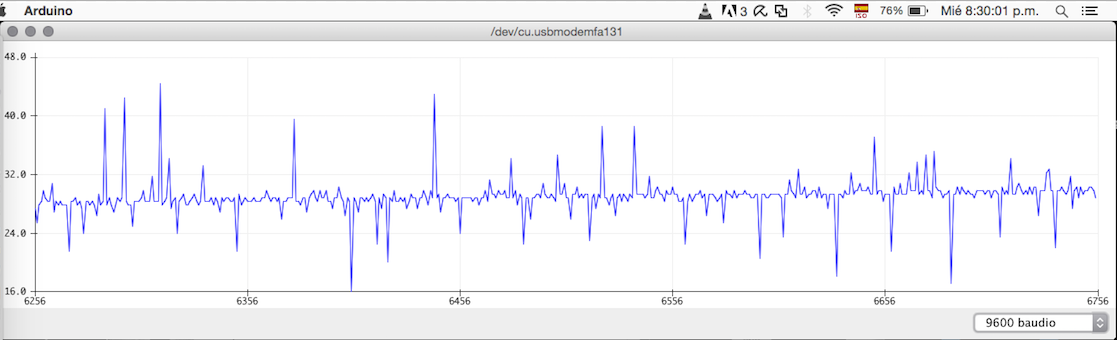

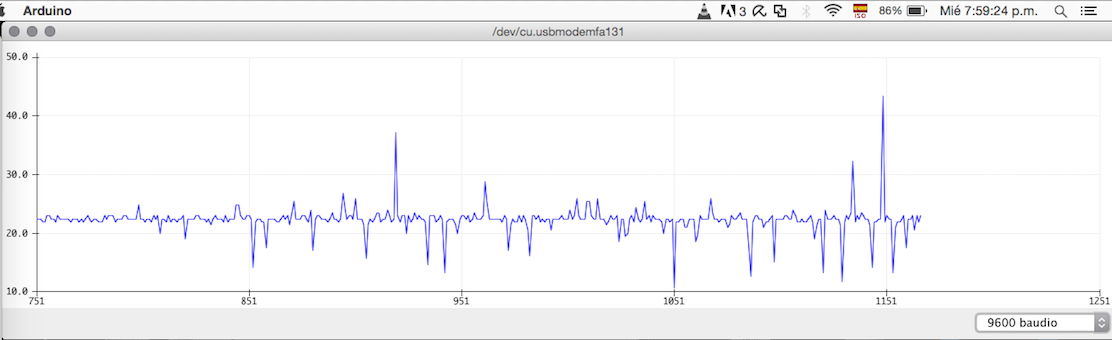

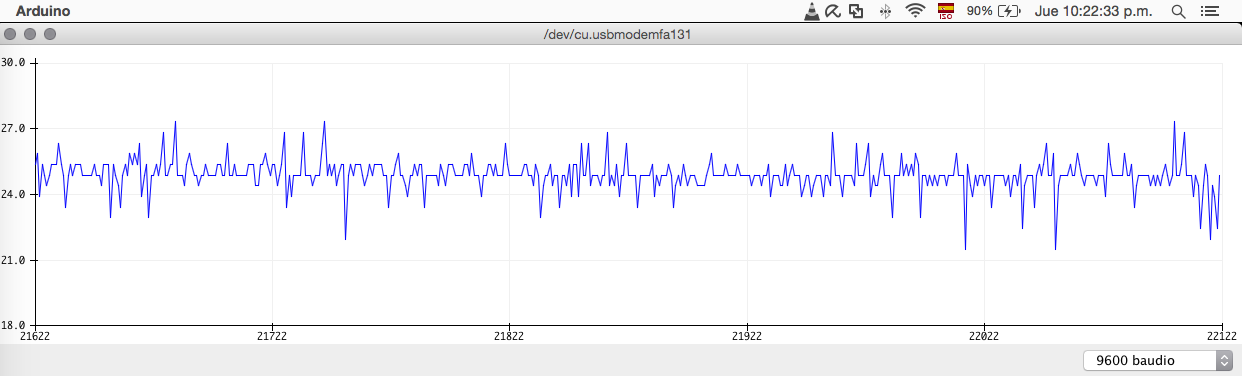

Insatisfechos con las gráficas obtenidas por el Arduino Serial Plotter, con sus raras escalas y repleta de interferencias generadas por las variaciones de voltaje (capturadas por el sensor LM35 durante los registros), decidimos hacer nuestras propias gráficas en R.

Resumen

Se modificó nuestro bosquejo de Arduino, de modo que lo único que se imprimiera en el Monitor Serie fueran pares ordenados X1, X2.
Donde X1 = segundos transcurridos y X2 = temperatura registrada en tiempo X1.
Después se realizaron tres pruebas, dos con un tiempo de 3600 segundos y una de 7200 (con distintos aparatos: Apple Tv, Philips DVD, Wii U), durante las cuales se registraron las medidas de temperatura por segundo con el bosquejo mencionado, todas las pruebas fueron realizadas con una luz de fondo al 100%. A continuación se copio la información del Monitor Serie y se guardó en un archivo de texto con extensión .csv para su futura exportación a R en donde se realizaron las graficas respectivas junto con una regresión local de el paquete lattice encontrado en librería de R.

La televisión pudo utilizarse por un periodo de 2h sin alcanzar los 35ºC (temperatura máxima de funcionamiento recomendada en el manual de usuario oficial de LG).

Existen diferencias en el comportamiento del aumento de la temperatura interna dependiendo del equipo que se esté utilizando o quizás dependiendo de la naturaleza de las imágenes presentadas durante las pruebas, aparentemente, el menor aumento de temperatura por unidad de tiempo se obtiene mediante transmisión por RGB observando videos en youtube, mientras el mayor se observa jugando Wii U conectado mediante HDMI. Dicho esto, aclaramos que la afirmación del párrafo anterior sigue siendo válida en ambos casos.

Requerimientos

  1. Computadora, Arduino, Sensor LM35, R.
  2. Bosquejo de Arduino para capturar datos:
    Bosquejo
  3. Archivo de datos capturados en extensión .csv, se obtiene con bosquejo anterior
    Ejemplo
  4. Script de R para graficar datos con regresión local:
    Script

Procedimiento

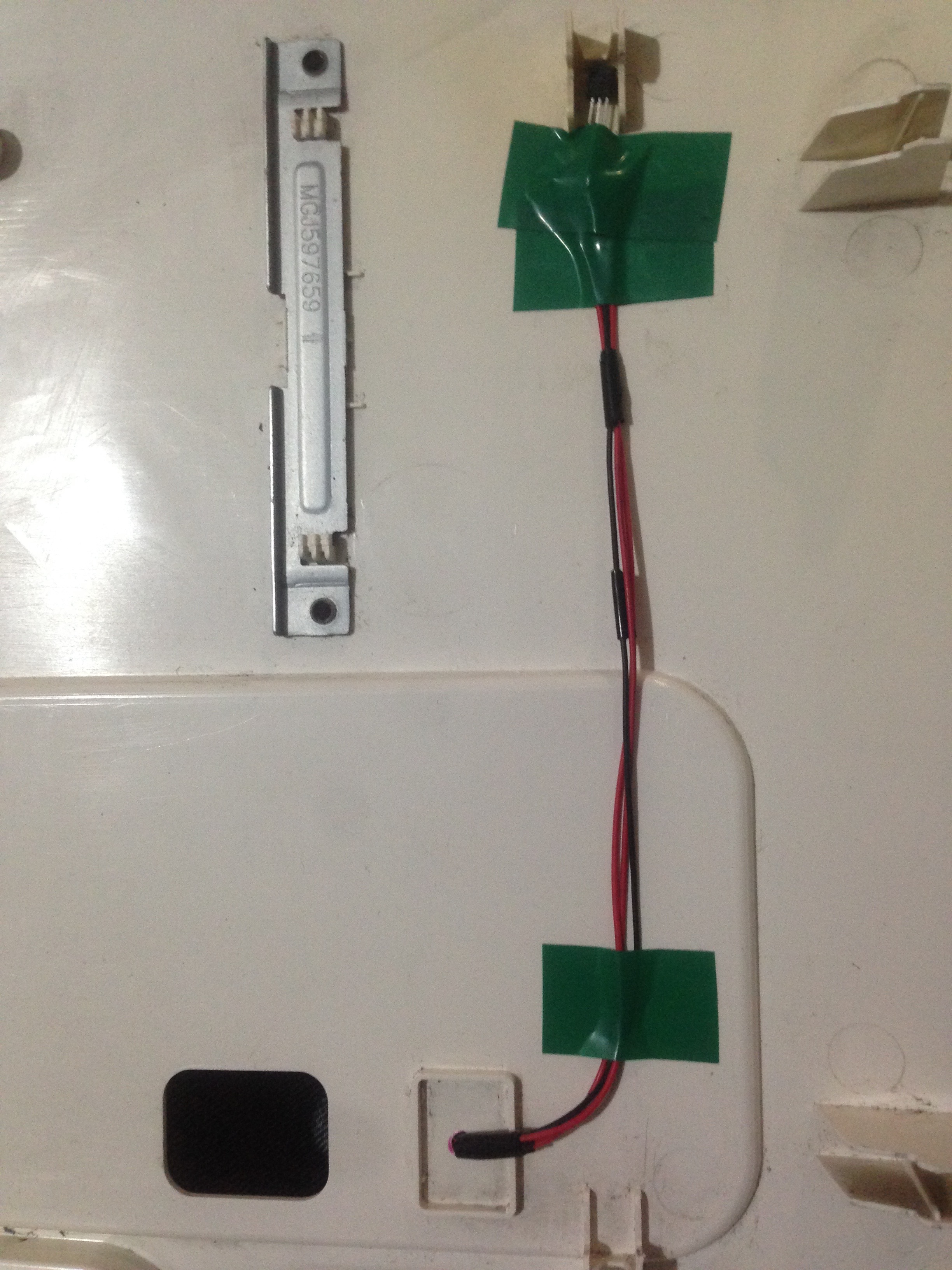

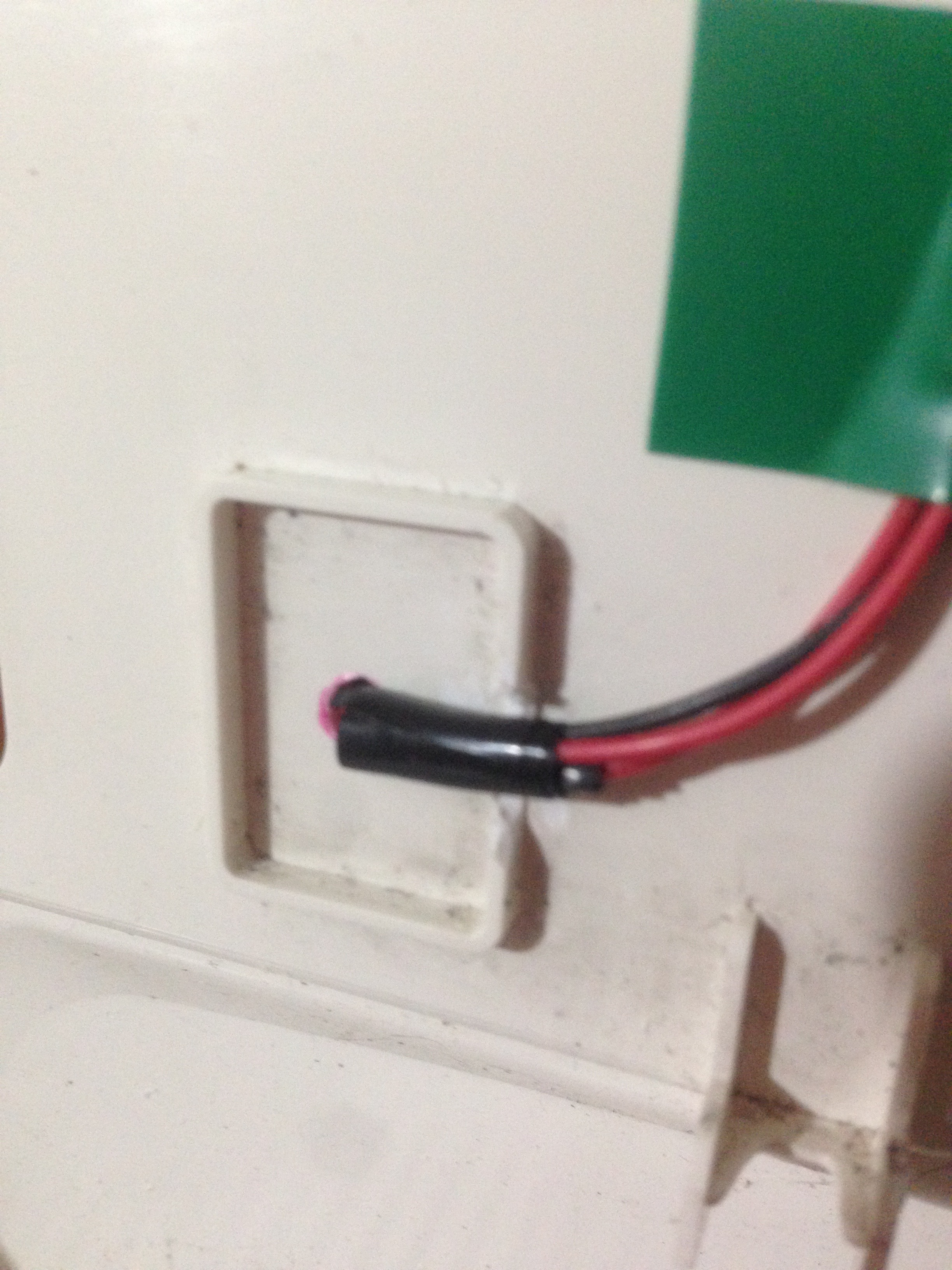

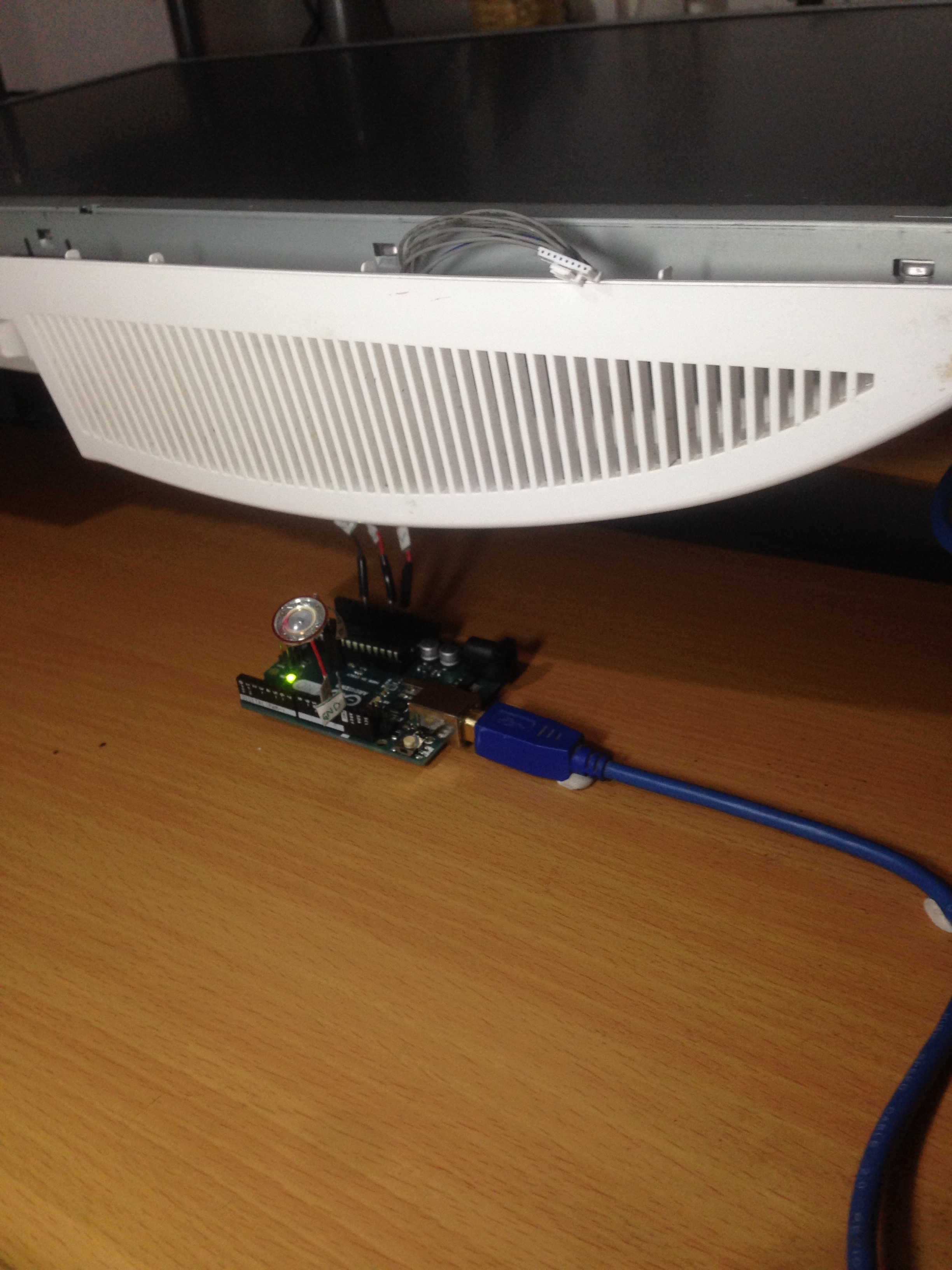

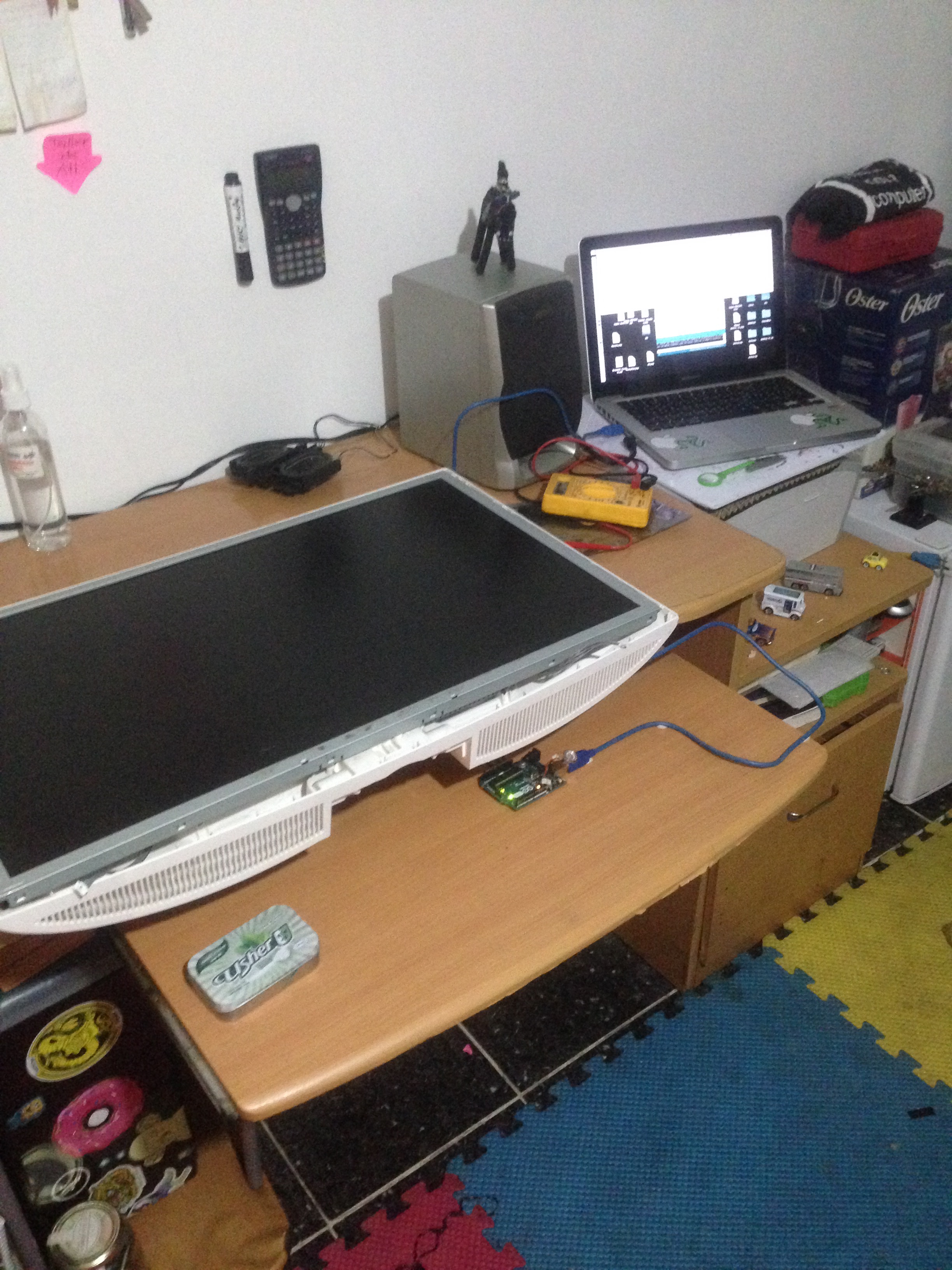

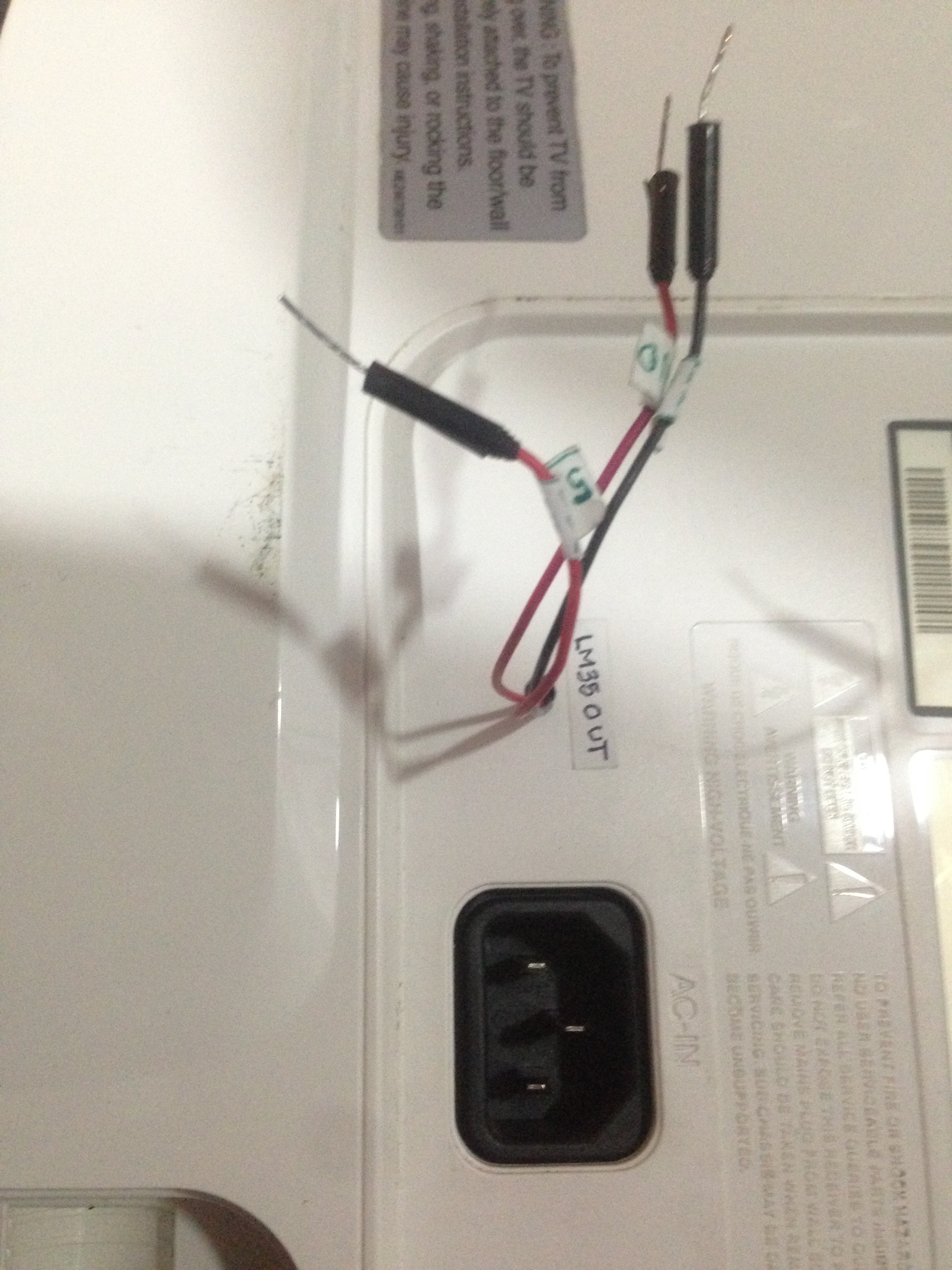

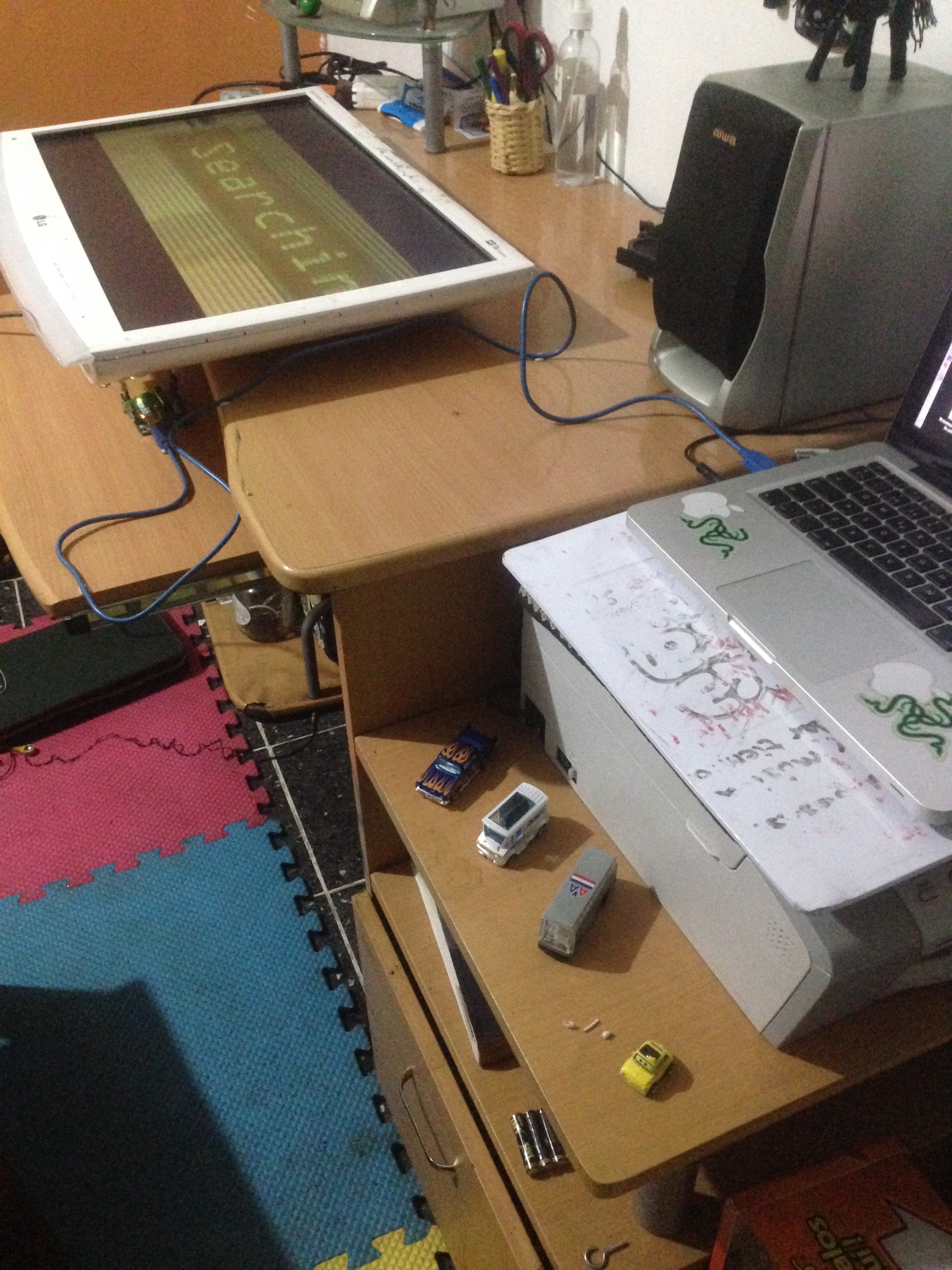

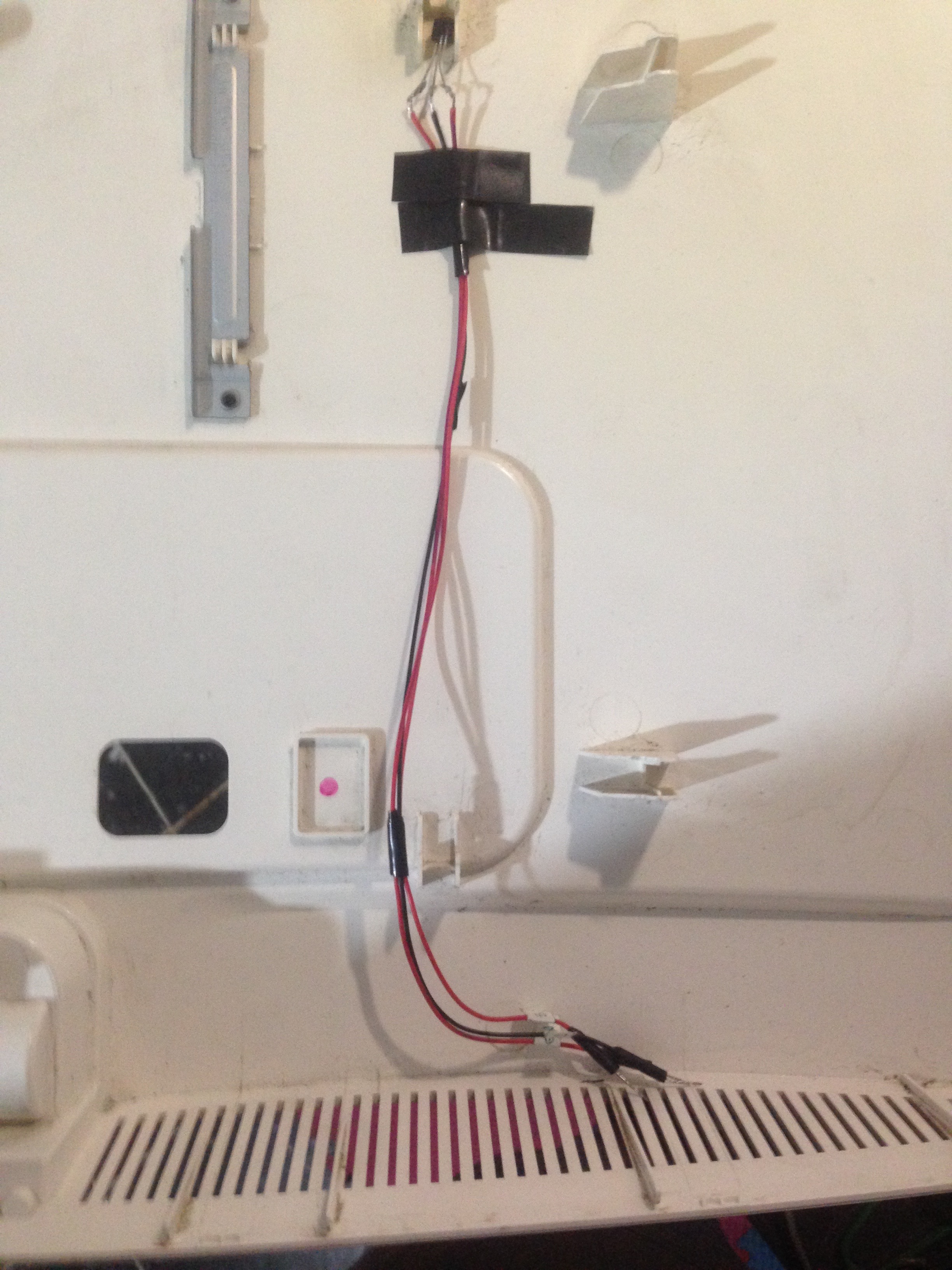

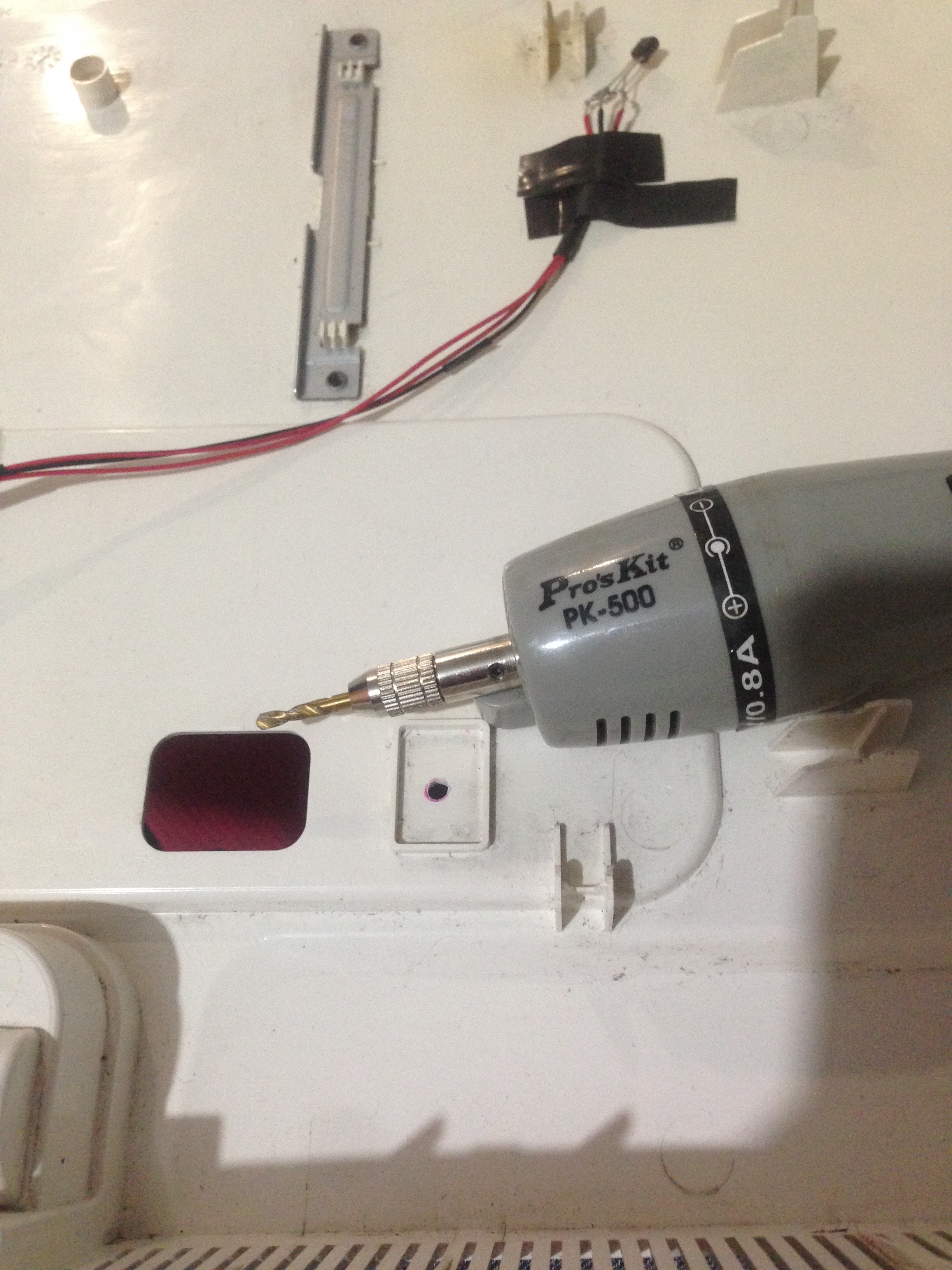

Con el sensor LM35 instalado en el interior de la TV, aislado y apartado lo suficiente para evitar cortos circuitos (ver esta entrada para mas información). Se importó el nuevo bosquejo a nuestro Arduino, el cual se colocó en la parte posterior del televisor de manera que pudieramos conectar el LM35 (hicimos una perforación en la parte trasera de la tele para dar salida a los cables del LM35 instalado adentro) y se realizaron tres experimentos para los cuales se mantuvo abierto el Monitor Serie de Arduino y al finalizar cada experimento se copio la información del Monitor en Serie y se pasó a un archivo de texto para guardarla con extensión .csv para después importarlas a R.

Se obtuvieron estos tres archivos:

https://www.mediafire.com/folder/23vzusy97i6eg/

Después se realizó el script de R que se presenta a continuación:


#R Plot - Graficando regresión local a partir de medidas con interferencia
#Medidas de temperatura de interior de TV LG m2762d tomadas con transistor LM35
#instalado en su interior, datos capturados con Arduino.
#Bosquejo de Arduino, apunta un par ordenado x,y donde x = segundo, y = temperatura
#en el monitor en serie. Uno por línea, estos datos fueron después copiados y pegados
#En un editor de texto y guardados con extensión .csv para su futura manipulación en R
#EL SIGUIENTE SCRIPT ESTÁ DESARROLLADO PARA GRAFICAR LOS DATOS CAPTURADOS JUNTO CON UNA
#REGRESIÓN LOCAL. LA FINALIDAD ES LA PRESENTACIÓN DE UNA CURVA DE TEMPERATURA
#CONTRA TIEMPO PARA ESTE EQUIPO DESPUÉS DE LA REPARACIÓN DE PIERRE Y MODIFICACIÓN ATL
#CON EL OBJETIVO DE PREVER FUTURAS PROBLEMÁTICAS EN LA PLACA DEL INVERSOR
#COMO USAR:
#
#------------------------------------------------------------------------------------
#Importando archivo:
#/Users/Administrador/Desktop/prueba_temperatura_8_jul_appletv
plotdata <- read.csv("directorio_de_archivo/archivo.csv")


#Graficando con regresión local (LOESS) con ayuda de lattice (librería de R)

#importando libreria de lattice
library(lattice)


#panel function pa' paintar pimped líneas
panel_fn <- function(x, y, ...)
{
    panel.xyplot(x, y,col = "cornflowerblue" ...)
    panel.xyplot(x, y, type = "smooth", col = "gray33", lwd ="4", ...)
    #panel.abline(v = 3600, col="darkorange")
    panel.abline(h = 35, col="orangered")

}


#plotting you menso!

xyplot(plotdata$X2 ~ plotdata$X1, panel = panel_fn, pch=".", cex = "2",xlab = "Etiqueta X", ylab = "Etiqueta Y" , main = "Título principal", xlim=c(0, max(plotdata$X2)), ylim = c(20,40) )





Basta sustituir <directorio_de_archivo/archivo.csv> por la ruta hacia tu archivo en la primera línea del código y correr el script para obtener la gráfica.

Resultados

Prueba 1. Apple TV, aprox 60 minutos

Línea naranja-roja horizontal en y = 32ºC. Supuesta asíntota según entrada anterior bajo una prueba por RGB de 1 hora 40 minuots. Aquí ya la está alcanzando en 1 hora. ¿Es RGB más cool?

Prueba 2. Philips DVD, aprox 60 minutos

Se puede apreciar que a pesar de que la Prueba 2 inició a una temperatura menor que la Prueba 1, se alcanzó la misma temperatura al cabo de 1 hora.
¿A qué se debe?

Prueba 3. Wii U, aprox 2 horas

Aparentemente se calienta mas rápido con Wii U. Podemos ver que en menos de una hora ya se rebasó la «asíntota» de 32ºC. También podemos ver que no parecen existir interferencias, debe ser por el convertidor AC/DC del Wii U.
¿Bonito no?

Conclusiones

Todavía no estamos seguros de nada en específico pero podríamos afirmar lo siguiente:

O utilizar la televisión por RGB es lo que menos genera estrés por temperatura y utilizarla con Wii U es lo que más.

Ó cada vez se está calentando más rápido nuestra televisión.

Debemos mencionar que en la prueba de 2 horas se comenzó a percibir un olor peculiar cómo a plancha caliente alrededor del segundo 6000. No era un olor a quemado, pero tampoco muy agradable. Pienso que quizás es buena idea dejar reposar la PCB dentro de agua destilada después de la reparación y limpieza (nosotros utilizamos alcohol isopropílico para limpiar después de las reparaciones) para eliminar cualquier residuo químico que pudiera despedir gases no deseables.

Secuela

En un par de semanas más, dándole uso a nuestra televisión vamos a abrirla nuevamente para ver el estado de nuestra PCB del inversor (pieza reparada) y de una vez crearemos un manual con instrucciones para realizar la reparación de Pierre y la modificación de Atl paso por paso, reuniendo las recomendaciones y advertencias que se conocieron durante la experimentación documentada en este, nuestro Blog de Vida.


Por otro lado, me parece intrigante la belleza que presentan los patrones de interferencias en las pruebas de Apple Tv y Philips DVD, y estamos pensando en traducir algunas secciones superiores de estas interferencias para escucharlas en forma de música.

Ahí hay un mensaje oculto…

¡Saludos amigos!

–Atl Tlachinolli

DivX hack en LG M2762DL (Norte América).

¿Puede EAX31549701 con IC LGE1864C-LF reproducir video desde USB «service only»?

¿Por que no es posible hacer este «hack» en equipos fuera de la Unión Europea?

A LG Electronics no le bastó con hacer inversores defectuosos cómo el PLLM-M901D y violar los acuerdos de las licencias de software libre GPL y LGPL en versiones de firmware ( software de la tele) del 2009 al 2011. Sino que además decidieron vender la peor versión de FLATRON m2762d en América, Asia y Australia (la triple A).

Sin mencionar que las actualizaciones que lanzaron no eran, por lo general, para parchar problemas del firmware sino para bloquearlo más, de modo que los usuarios fueramos incapaces de modificar opciones para las cuales, antes de la actualización, se tenía un acceso sencillo.


En la sección de secuela de la entrada anterior, mencioné que quizá era posible modificar el televisor desde el menú de servicio para obtener lectura de imágenes, música y video desde la entrada USB en la parte posterior que dice «service only». Y en efecto, esto ha sido logrado anteriormente pero solo en televisores europeos…

La razón por la cual no funciona en modelos de otros continentes es por que la placa principal de audio y video es en esencia diferente para los modelos europeos. En la siguiente imagen vemos una comparación de ambas:

Audio/Video Main board americana EAX31549701 (izquierda) y su prima europea EAX61341504 (derecha).

La diferencia mas problemática en el caso de querer meter el firmware europeo en una americana es el mismísimo chip principal, la europea trae un  LMD9201A-LF-SD y la americana un LGE1864C-LF, a continuación se muestra una comparación de los dos IC’s:

XD ENGINE EUROPEO (IZQUIERDA), XD ENGINE AMERICANO (DERECHA) AMBOS PARA LG TV M2762DL

Esta parece ser la causa principal (seguro otros IC’s distintos ayudan) de que la televisión quede inservible al intentar «flashear» el firmware europeo en una televisión de otro continente y también por la cual no es fácil encontrar instrucciones para esta modificación en nuestros modelos, ya que seguramente el chip no es tan bueno (su velocidad) como para reproducir video desde la USB.

Así que dejaremos esto por la paz y pues si alguien sabe cómo lograr utilizar el USB en una FLATRON m2762dl americana por favor explíquenos.

Debo mencionar que en LG se negaron a proporcionarme un firmware actualizado para este equipo, así como cualquier información al respecto, como muestro en la siguiente captura:

LG no guarda firmware descontinuado ni aporta información acerca de este.

Así que cualquiera que haya bloqueado su m2762d intentando activar reproducción de video por USB por medio de firmware europeo en un aparato americano (o cualquier otro motivo), no cuenten con la ayuda de LG para regresar su equipo al funcionamiento. Tendrán que cambiar todo el AV mainboard… o que algún buen samaritano proporcione el firmware original (yo podría hacerlo si es que alguien lo necesita para el modelo en cuestión) e intentar flashearlo por Serial cable (RS232).

La única versión americana de firmware que pude encontrar en la web fue el 4.30.01 y no estoy seguro si sea compatible para m2762dl, si alguien me puede ayudar con esto, aquí comparto el firmware americano de LG que hallé disponible:

https://www.mediafire.com/file/538ic7a5wqzj1ry/US_IC102_V4.30.01_flash.epk

¡Saludos!

LG M2762D: luz de fondo en 100% minimiza sobrecalentamiento.

Si crees en ti mismo y de veras quieres algo, vas y lo consigues – Andy Ruiz Jr.

Mantener brillo automático desactivado y luz de fondo a 100% en todos los perfiles

Mah cualli yohualli

Resumen

Hola amigos de Atl Tlachinolli, nos complace informarles que todo indica que se logró alcanzar la meta de poder utilizar la televisión por periodos entre 90 y 120 minutos sin rebasar una temperatura elegida por seguridad de 32ºC, resulta que una configuración con luz de fondo al nivel máximo reduce el estrés generado por el calor. A continuación presento el video de la evidencia:

Conclusión

Nuestras recomendaciones tras la reparación de Pierre y la modificación de Atl son que se mantenga desactivado el brillo automático y se configure la luz de fondo en 100% para todos los perfiles con el objetivo de alargar la vida del televisor (si, todavía mas).

En el manual de usuario de este televisor, el cual agrego a continuación

https://atl.travel.blog/wp-content/uploads/2019/07/esp.pdf

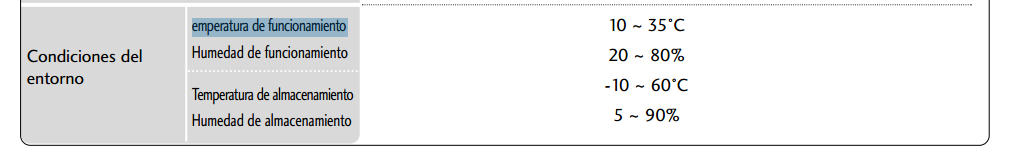

se puede encontrar la temperatura máxima de uso, que es de 35ºC. Por lo que creemos que podríamos utilizar la TV por quizás una hora más en el mejor de los casos antes de llegar a 35ºC, sumando un total de tres horas de uso posibles antes de alcanzar esta temperatura, lo cual es un tiempo bastante cordial para entretenimiento, se podía decir que hasta excesivo. Por lo mencionado, creemos que no será necesario la instalación de ventiladores que se había propuesto anteriormente, a menos que queramos organizar un maratón… lo cual no estaría mal, pero por lo mientras lo dejaremos ahí.


Secuela

Y al final del día, parece que ese puerto USB «inutil» que mencione, que se encuentra en la parte trasera del televisor, puede que no sea tan inútil… Todavía no estoy seguro pero quizás sea posible hacer una modificación desde el menú de servicio (menú para servicio técnico oculto) para conseguir utilizar este puerto para la visualización de imágenes, reproducción de música e incluso películas contenidas en el USB insertado.

A continuación presento un enlace que habla acerca de el tema:

https://www.elotrolado.net/hilo_jaquear-lg-lh-y-lf-para-reproducir-mkv-a-traves-del-usb_1298198

Originalmente, el método se presentó para los modelos XXLHYYYY y XXLF25YY.

Pero entre los comentarios encontramos alguien que afirma que también funciona para m2762-pz, a continuación agrego una captura del comentario mencionado:

¿Funcionará para nuestra m2762d-pc?

Sería genial poder ver películas con una USB desde nuestra TV resucitada.

En el mismo enlace, encontramos la información para entrar al menú de servicio

Pudimos entrar al menú de servicio con el método presentado en la imagen anterior, pero no existía la opción «Tooloptions», a continuación presento la información del menú de servicio de mi LG m2762d-pc


LG FLATRON M2762D

ENTER SERVICE MENU?

PRESS MENU IN CONTROL AND IN TV SET UNTIL PASSWORD ASKED
ENTER 0000
SERVICE MENU APPEAR

SERVICE MENU INFORMATION


MODEL : M2762DUPM/LPL27_LM270WF1
S/W VER : 3.01.0
UTT : 19956
ADC CAL.
RGB : OK
YPbPr(SD) : OK
YPbPr(HD) : OK
00 HDCP : OK (5b,2e,0d,f8,c1)
………………….………………….………………….………………….………………….………………….
AREA OPTION: MEXICO
POWER OFF HISTORY
SS CONTROL
BAUD RATE 9600
AUDIO EQ ON
CHANNEL MUTE OFF
SYNC LEVEL
DTV SNR&DVI/HDMI Status

later i tried to enter same menu but entered this ONE instead
not really sure if i did something different

ADC CALIBRATION : RGB
ADC AJUST
SUB B/C ADJUST
W/B ADJUST
WHITE PATTERN : OFF
2HOUR OFF : ON
UART DOWNLOAD
FACTORY MODE : OFF
DEBUG MODE : OFF


Supongo que el firmware es demasiado viejo, leí que con el 3.15 funcionaba para otros modelos de m2762d, el gran problema es que esta entrada es tan vieja como la tele… por lo que todos los enlaces estas muertos. He estado navegando por doquier sin poder hallar este archivo…

¿Alguien que tenga esta TV que pueda ayudarme a revisar la versión de su firmware?

En caso de que sea alguna funcional para la modificación sería maravilloso que pudiera extraer el firmware siguiendo las instrucciones de el siguiente enlace:

http://openlgtv.org.ru/wiki/index.php/How_to_backup_TV_firmware

o en su defecto

¿Alguien tendrá el firmware 3.15 para m2762d que nos pueda compartir?

Tlazohcamati miyac

–Atl Tlachinolli

Agregar tiempo de vida a LCD TV LG M2762D-PC tras reparación NO DA VIDEO SOLO AUDIO

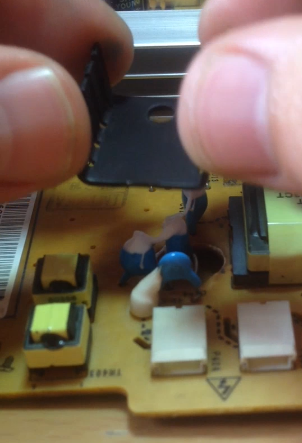

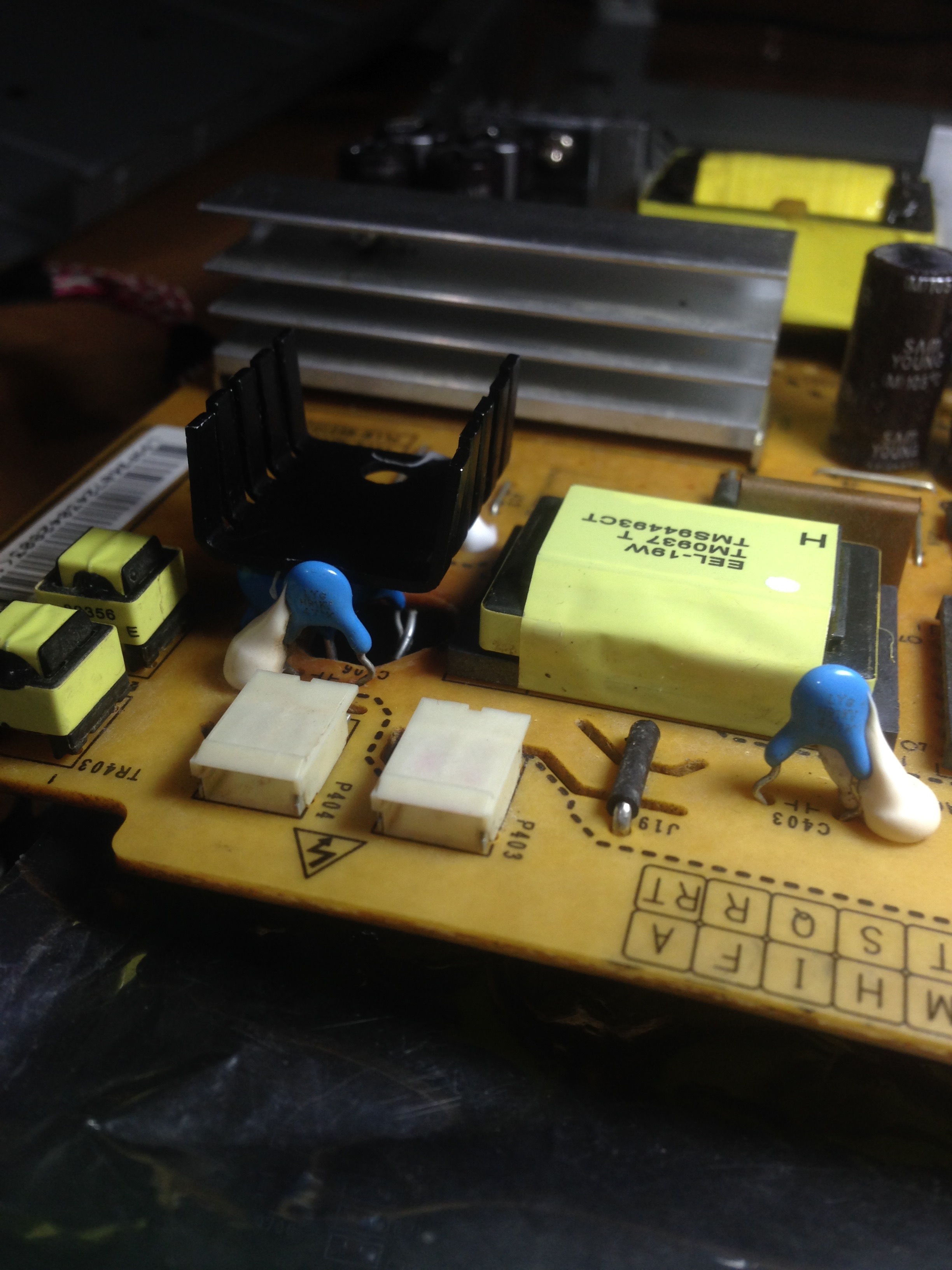

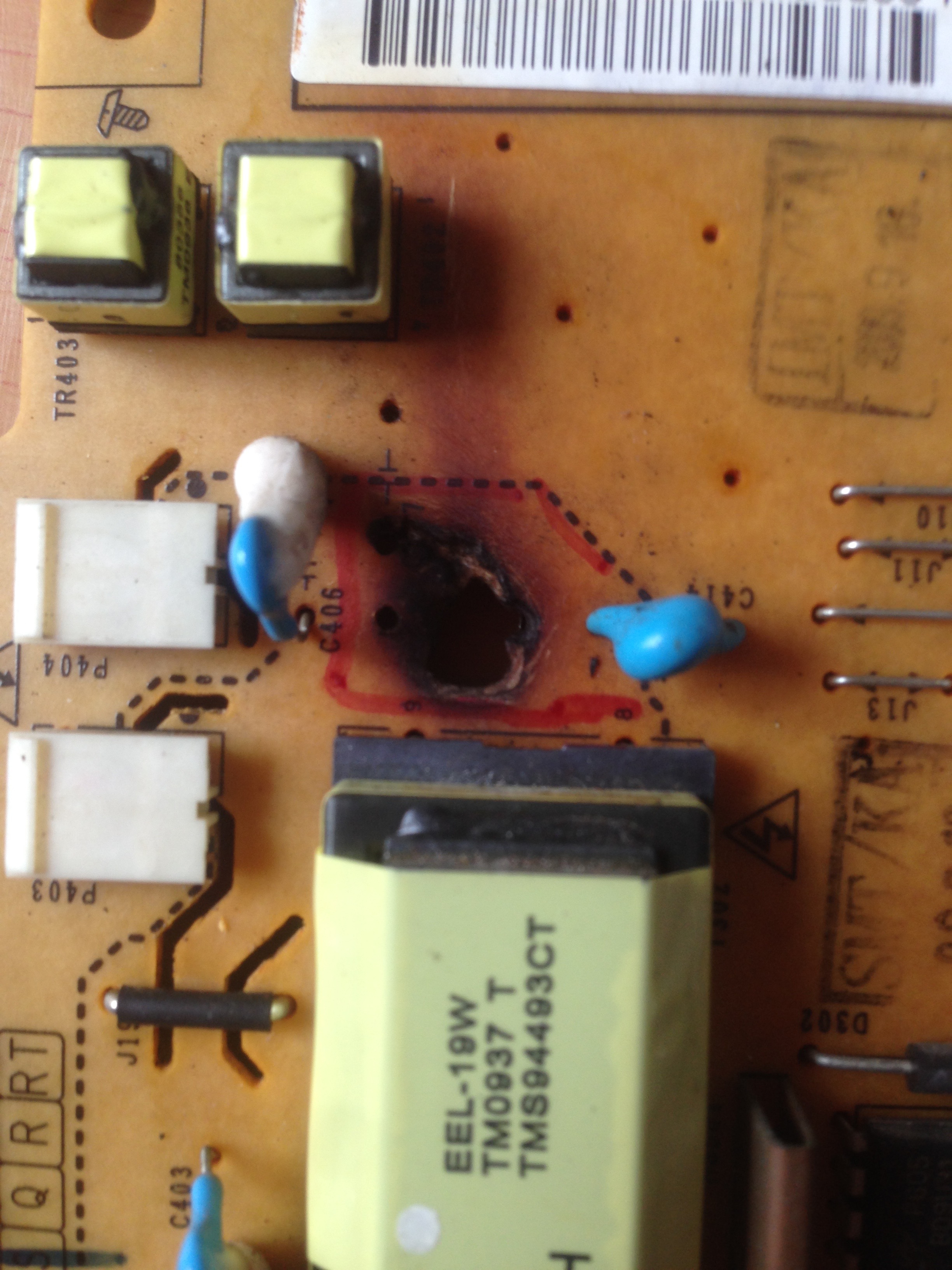

Limpieza de zona dañada en PCB, pasta térmica y disipador de calor en componentes problemáticos

Tras la experimentación realizada en la entrada anterior, en donde se modificó el componente C418 del inversor de voltaje de la TV LG en cuestión. Se observó que se presentó carbonización seria en la zona de modificación (aunque fue practico haber soldado el condensador en paralelo por detrás de la PCB, parece que esto provocó que la zona, al recibir calor por ambos lados, fuera carbonizada en mayor grado que antes de la modificación).

Es importante recordar que el carbón es un material utilizado para fabricación de resistencias, por lo que, esta zona quemada en la PCB, dependiendo que tan carbonizada se encuentre, puede llegar a conducir electricidad, creando un corto circuito entre componentes aledaños (puede comprobarlo usted mismo midiendo resistencia con un multímetro en la zona carbonizada), lo cual es recalcado por el autor del siguiente enlace:

http://www.cryo-sonic.com/

quien hace una reparación inmaculada de una PCB de un equipo de audio que parecía no tener solución alguna, a continuación agrego una captura en donde el autor menciona la importancia de limpiar la carbonización:

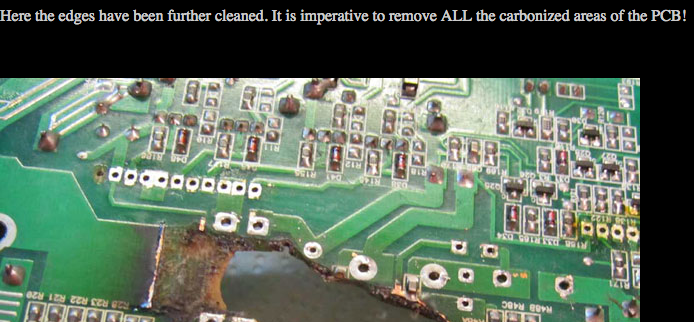

«Es imperativo quitar TODAS las zonas carbonizadas de la PCB» – xsdb@comcast.net

Le damos las gracias al autor de este artículo y aprovechamos para afirmar la gran utilidad del mismo.

Me parece que dicha situación de cortos circuitos provocados por carbonización es la causa por la cual algunas personas presenten problemas con esta TV, inclusive inmediatamente después de haber realizado la sustitución de componentes incinerados.

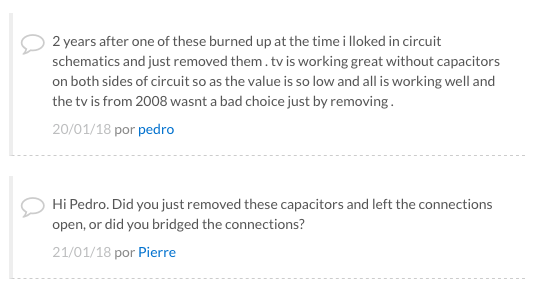

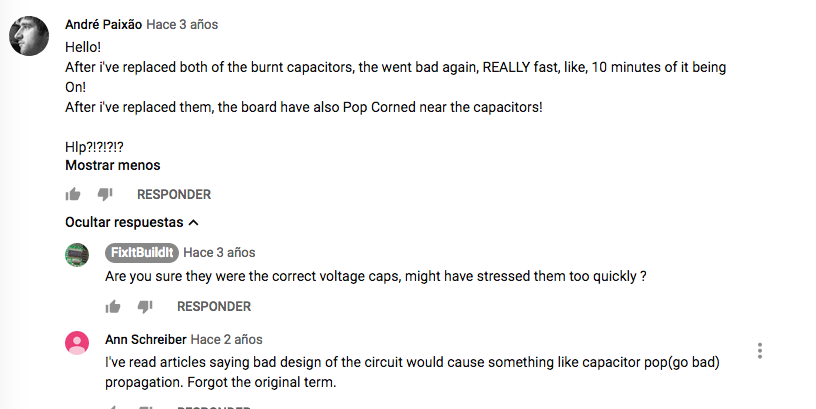

Se tiene evidencia de lo mencionado en un comentario de este video en Youtube. A continuación se agrega una captura de dicho comentario:

¡André menciona que los capacitores que sustituyó, se quemaron de nuevo en tan solo 10 minutos de funcionamiento del equipo!
PCB de Pierre

Consideramos que puede ser la causa de la carbonización continua que llegó a un estado crítico al cabo de unos meses como en el caso de Pierre.

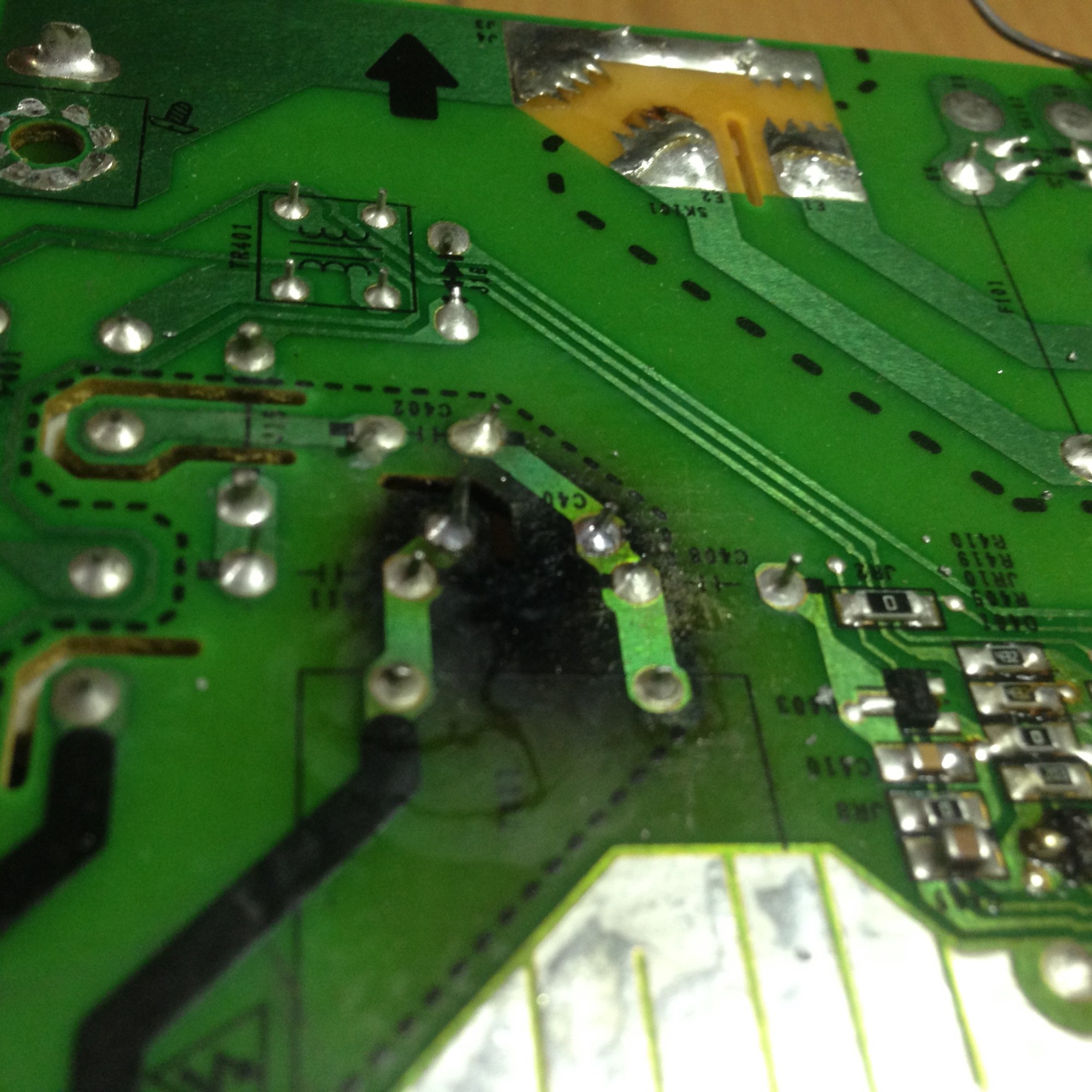

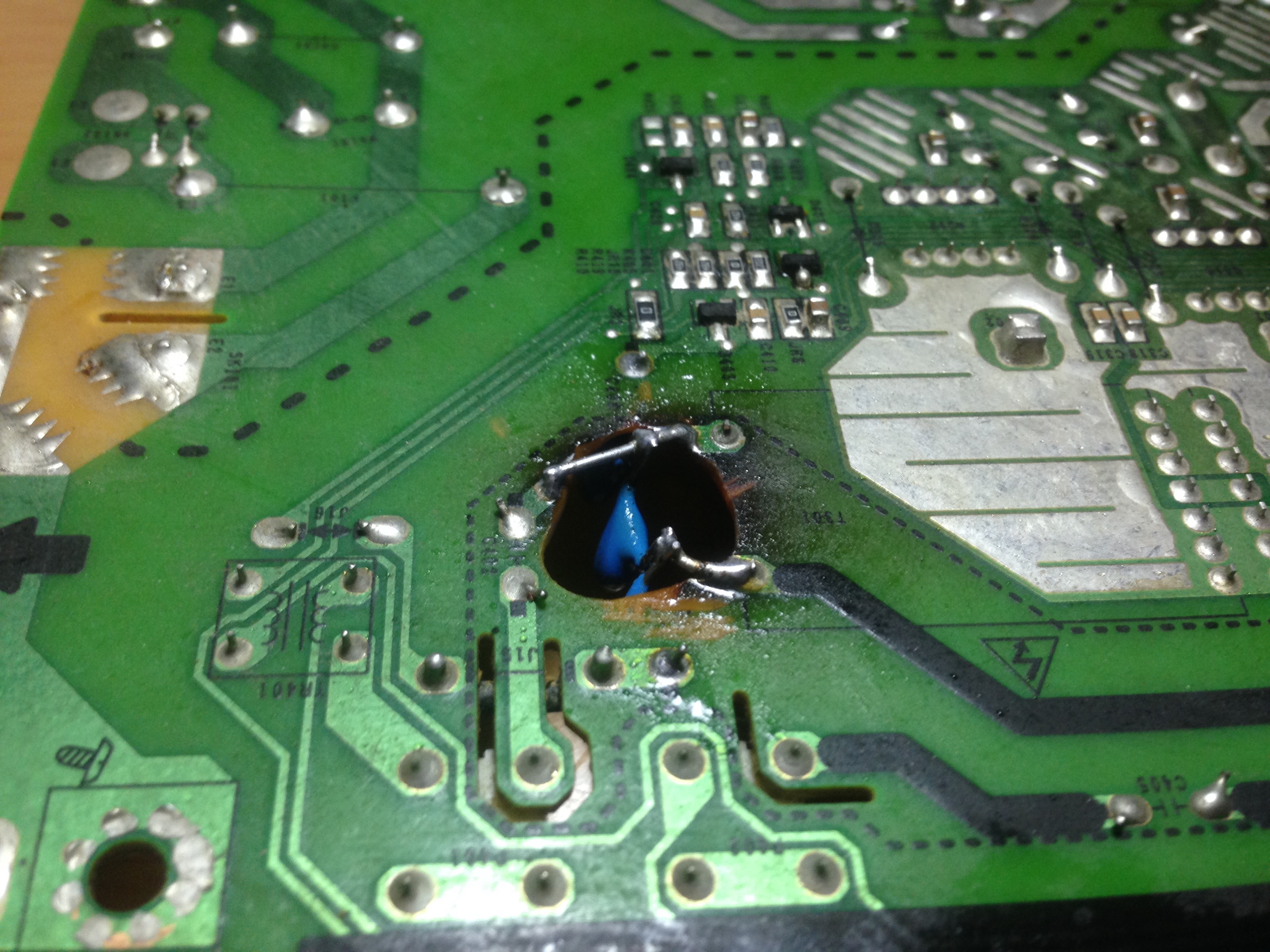

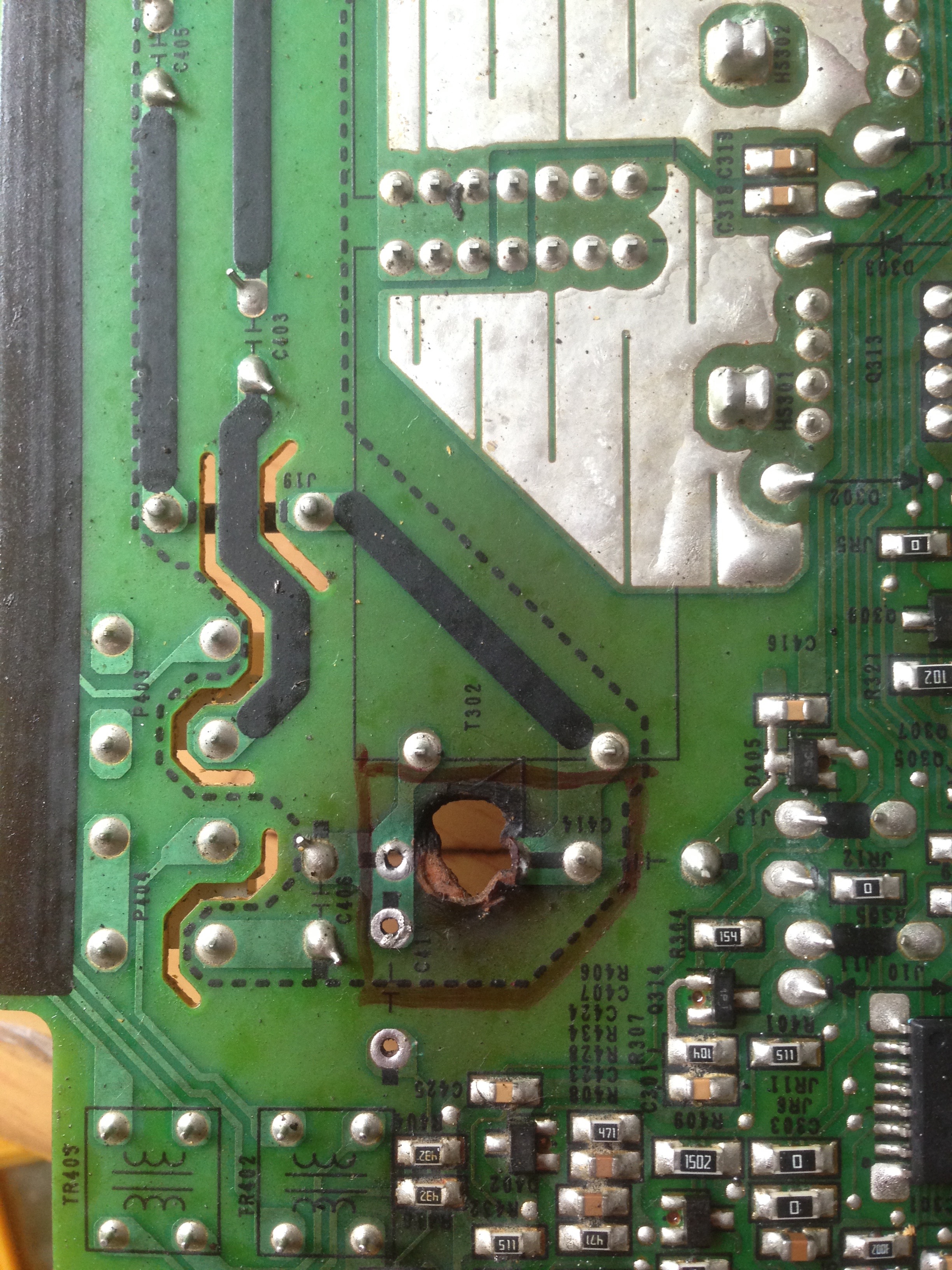

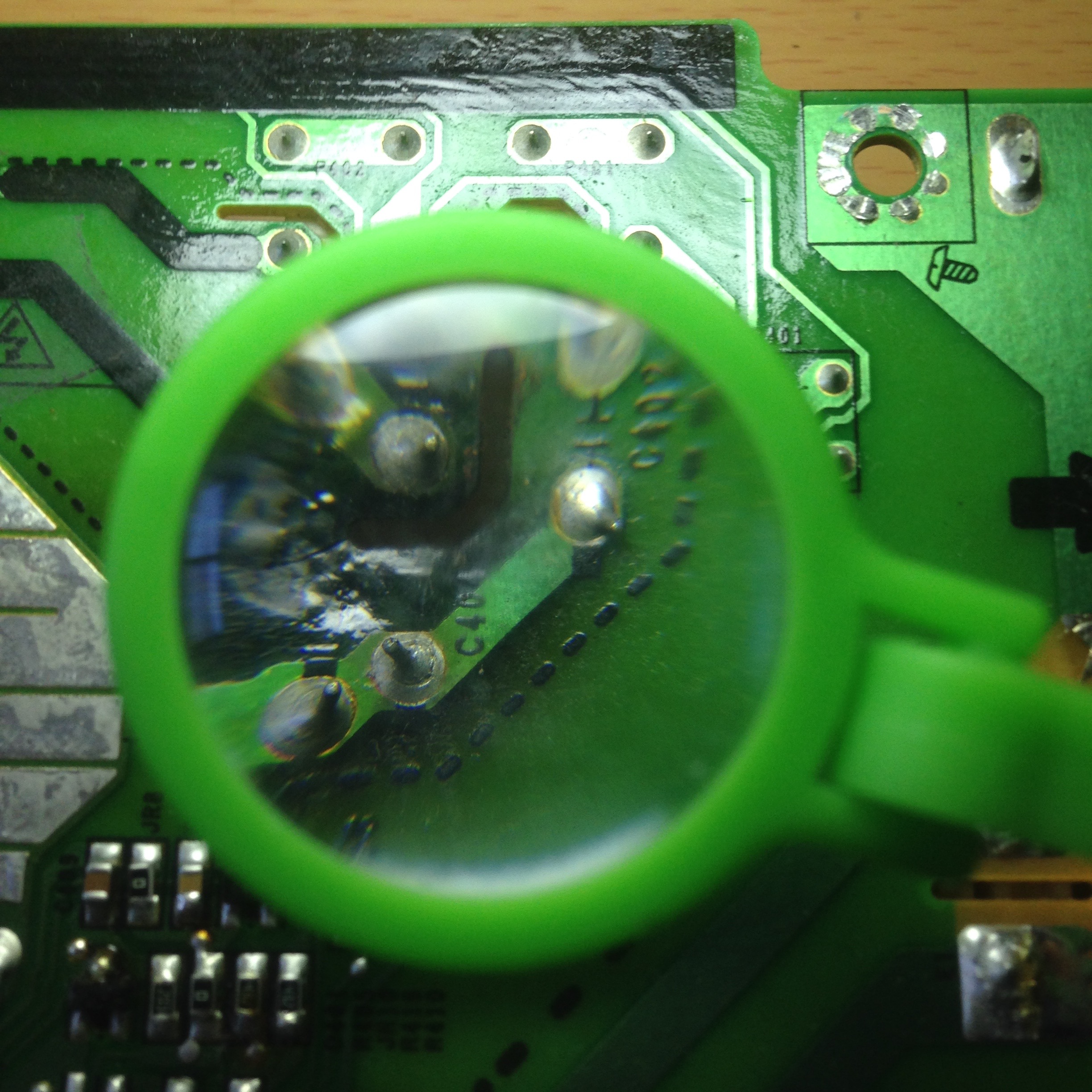

Mientras trabajábamos en la limpieza exhaustiva de las zona carbonizadas pudimos apreciar, al remover las capas de carbón externas con una herramienta puntiaguda, que en efecto se veía un canal de carbón donde se podía apreciar que se estaba provocando un corto circuito entre componentes de la zona problemática, a continuación se muestran las fotografías de estas resistencias disfrazadas que habíamos pasado por alto.

Esta es una prueba de la importancia que representa quitar TODO el residuo carbonizado en una PCB antes de realizar cualquier sustitución de componentes en la zona dañada. Técnicamente, dejar zonas carbonizadas es cómo conectar resistencias al azar entre componentes de la zona problemática. En la siguiente galería de columnas se observa el proceso de eliminación de residuo carbonizado.

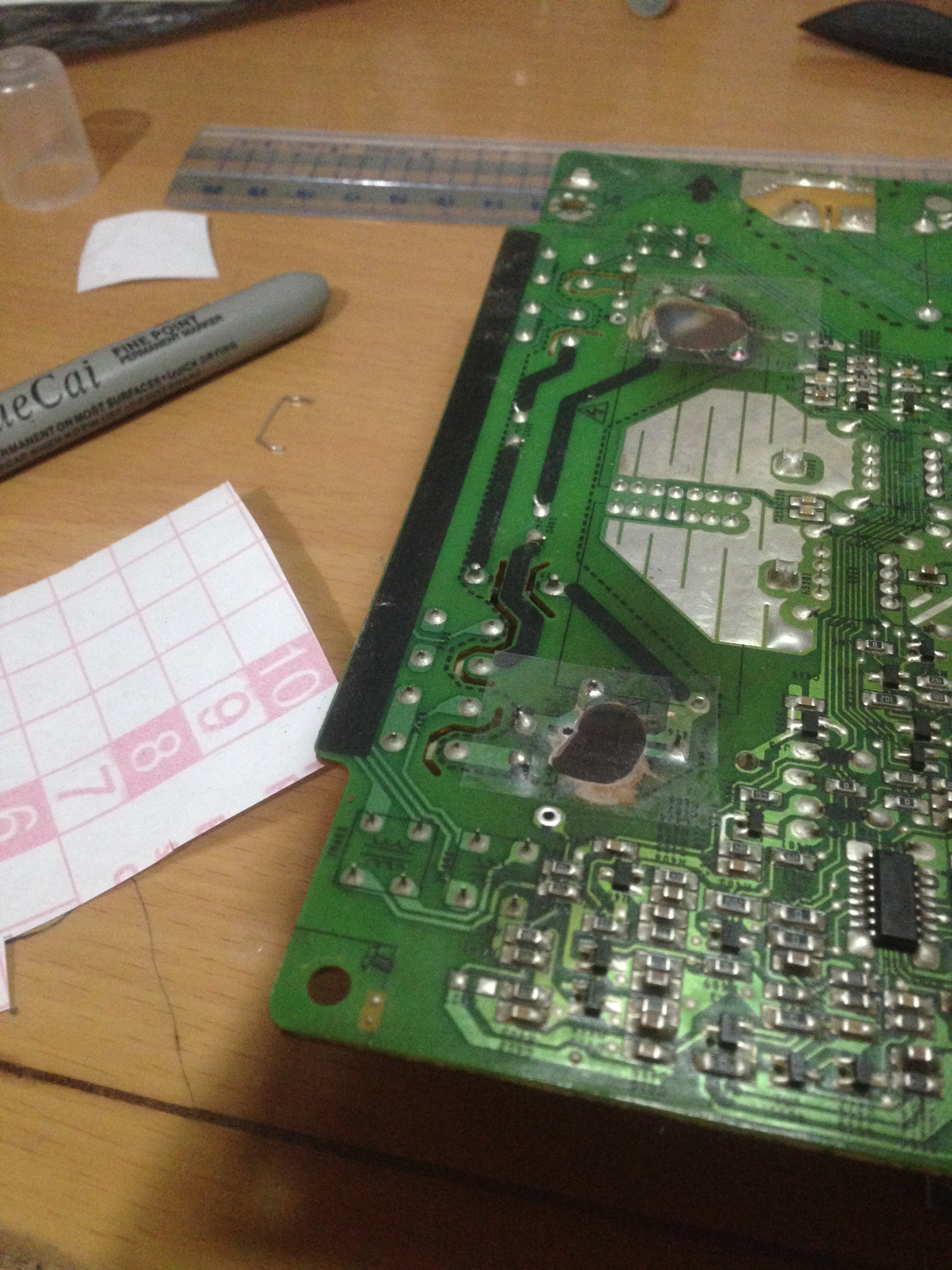

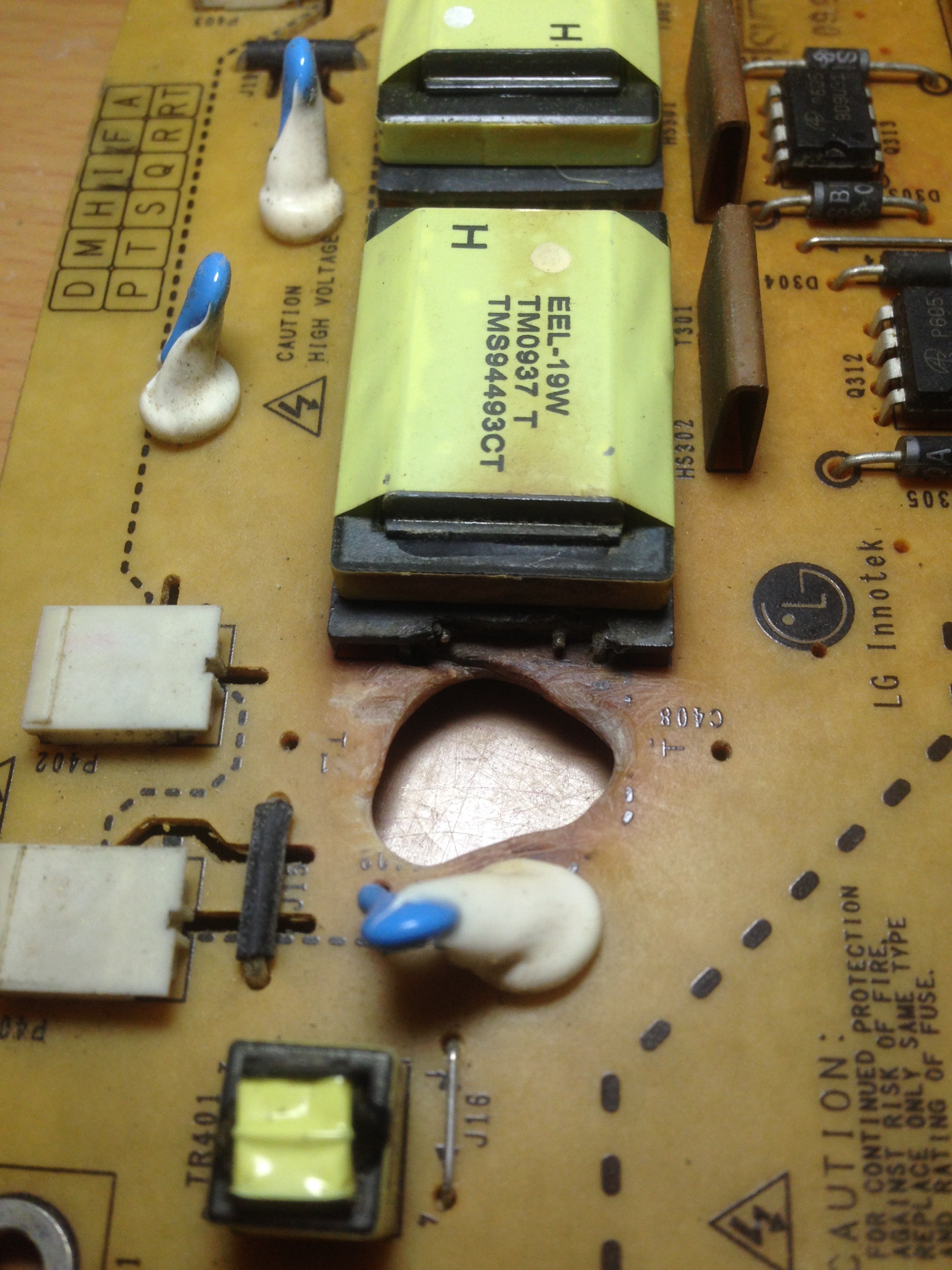

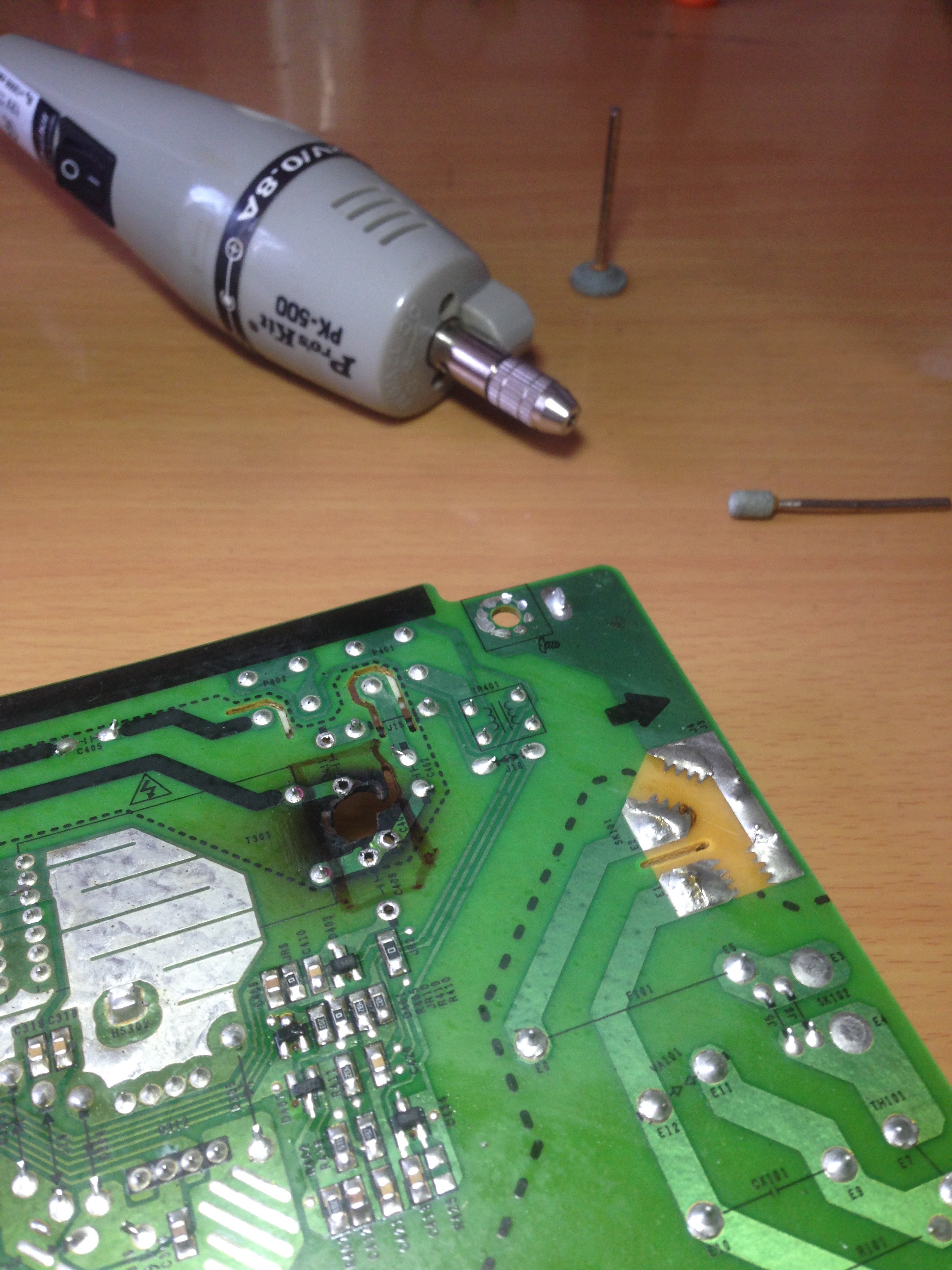

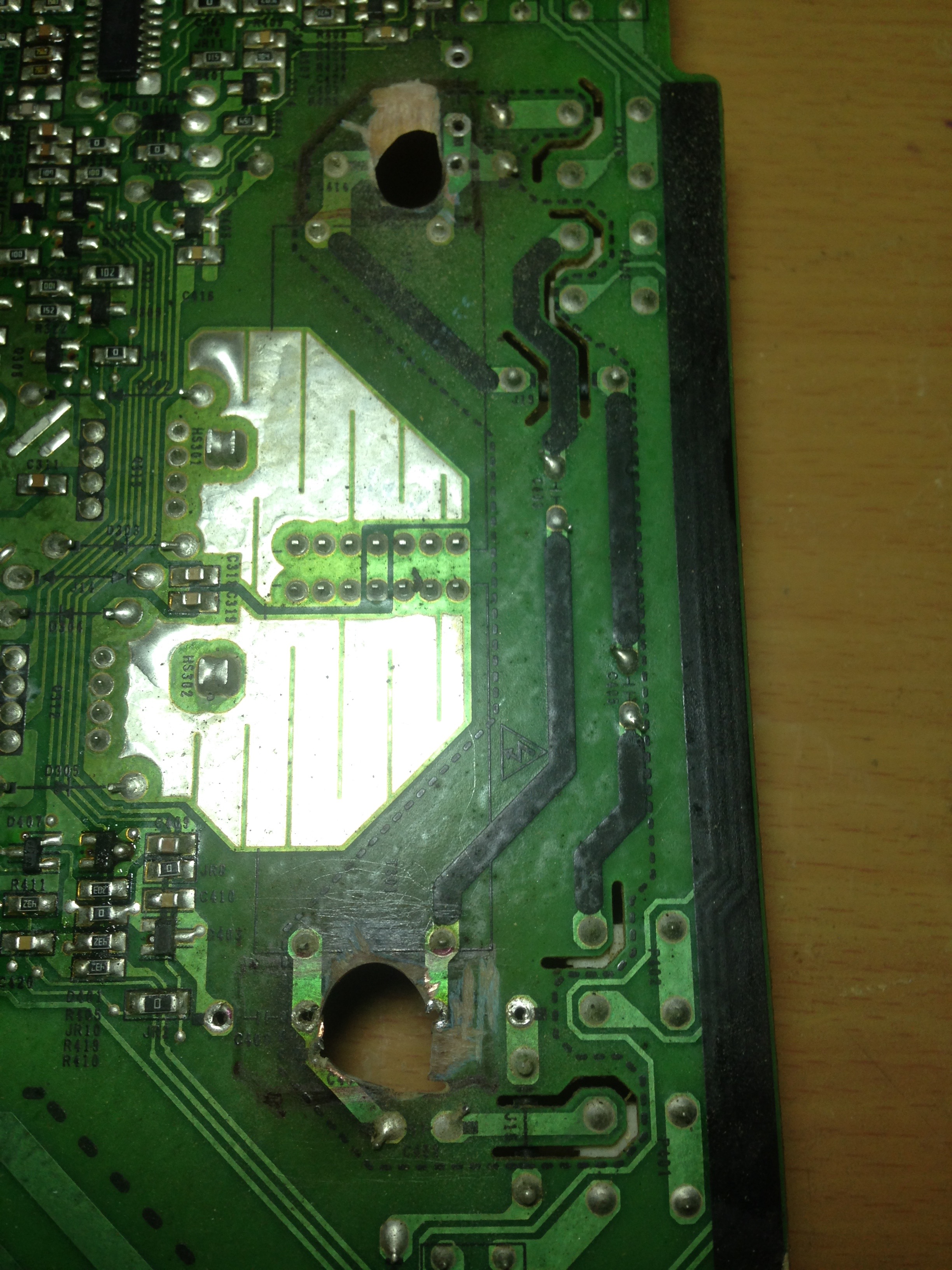

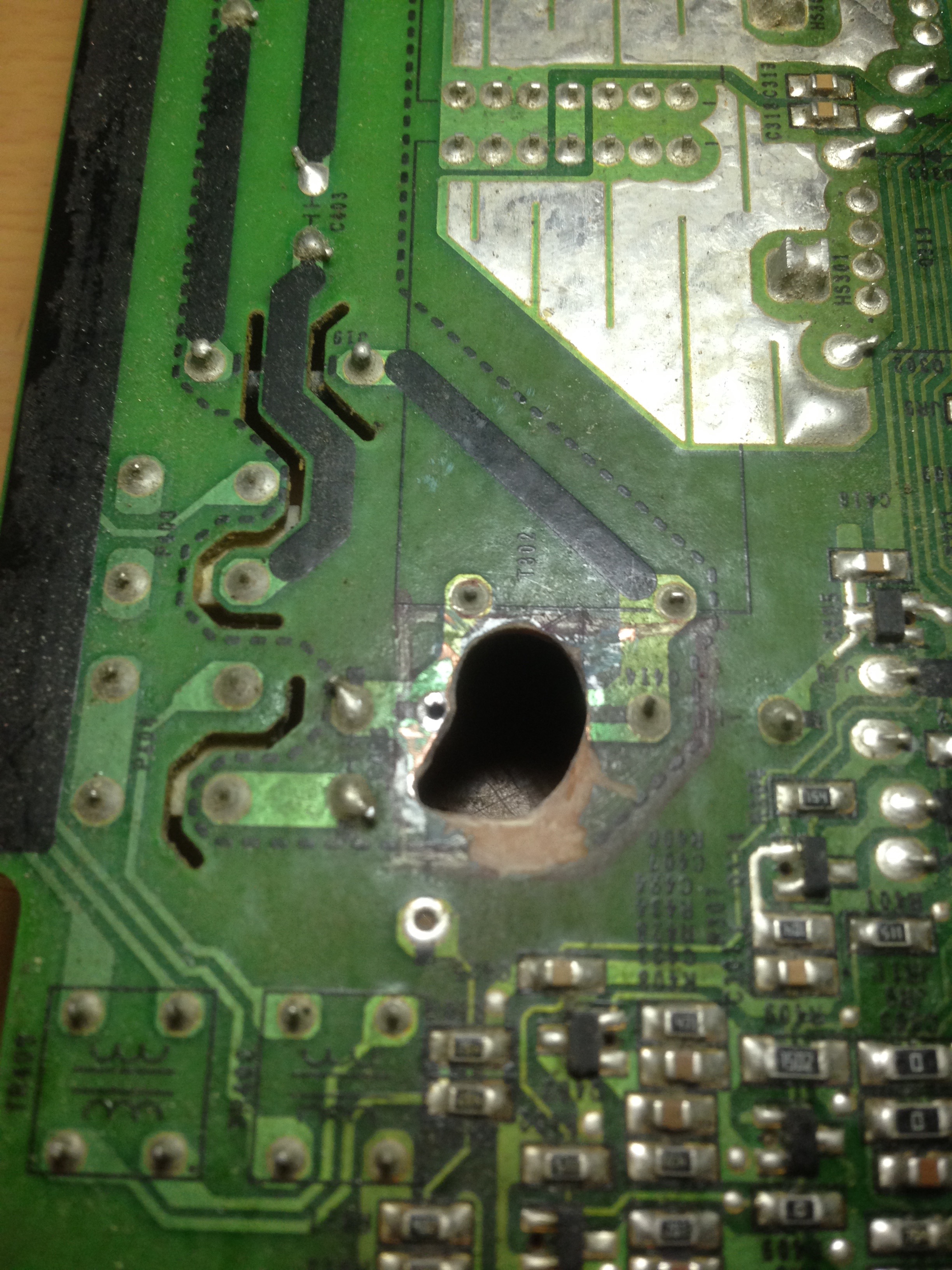

Después de quitar todo lo que se pudo mediante el rascado con la herramienta puntiaguda, se procedió a pulir con ayuda de un taladro de mano para asegurarnos de que no quedara ningún rastro de material debilitado a causa de las altas temperaturas provocadas por la ignición (use mascarilla o cubre boca) . Quitamos todo lo que se removía de forma fácil, es decir, sin necesidad de aplicar demasiada fuerza, sin importar que se tuviera que eliminar parte de las pistas del circuito en el proceso. En la galería se muestran algunas imágenes del trabajo y el resultado.

En el siguiente video se explica el proceso y se puede ver la aplicación del adhesivo térmico y colocación del disipador en la Zona problemática 1, así como la TV en funcionamiento después de aproximadamente 30 minutos:

En una entrada anterior de Atl Tlachinolli, probamos la conductividad eléctrica de una resina epóxica resistente a altas temperaturas, con la que se pretendía resanar los hoyos que quedaran tras la limpieza del carbón, en las ultimas imágenes de la galería anterior, se ve la PCB lista para ser resanada con esta resina, pero en un agraciado ataque de curiosidad en el que le acercamos una flama de un encendedor de cocina a un pequeño pedazo de este material epóxico (secado y resanado de forma apropiada) observamos que el material era sumamente inflamable, cómo se muestra en esta captura del video anterior:

¡Dios mío, XTREME REINFORCED es inflamable!

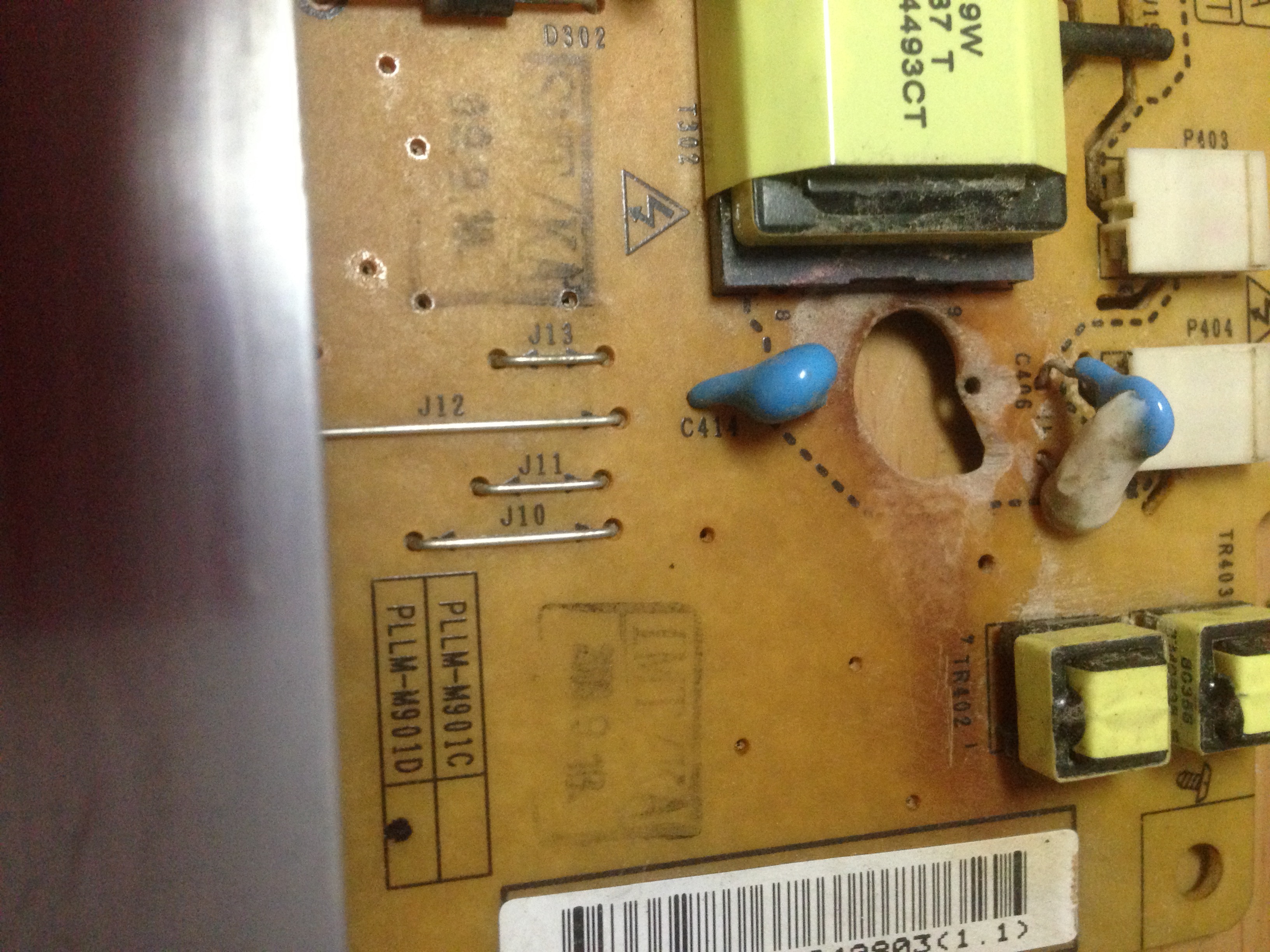

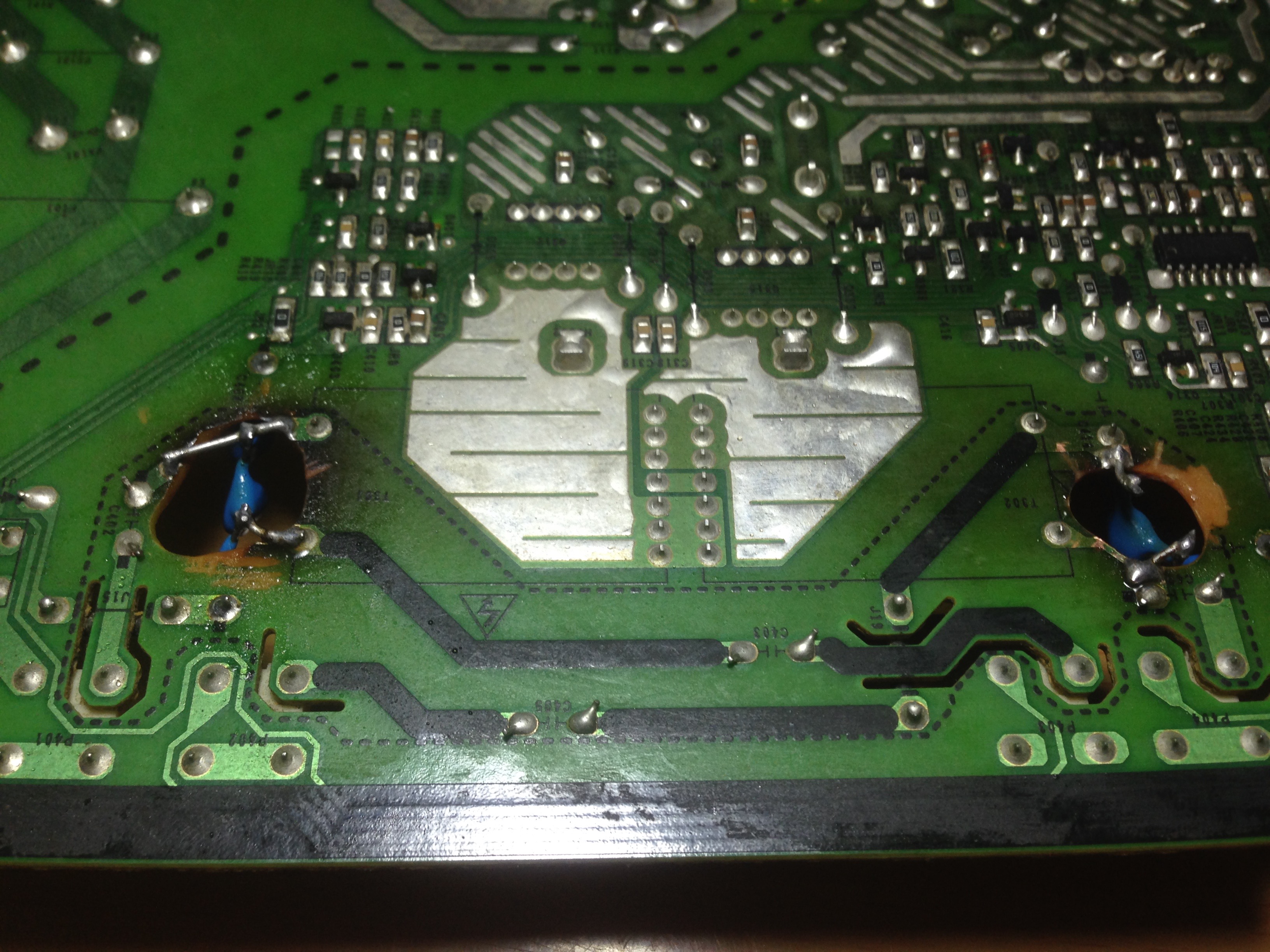

decidimos dejar los agujeros sin rellenar y solo completar las pistas puenteando con pequeñas porciones de cable, como se ve en las primeras dos imágenes de la siguiente galería. Si consideramos que la PCB ya presentó ignición anteriormente, no queremos para nada tener un material tan inflamable cerca de la zona problemática.

Además pensamos que, aunque se viera bastante feo dejar los hoyos al descubierto, esto bien podría facilitar la ventilación de la zona.

Se aprovechó el hecho de contar con 5 capacitores de repuesto y se cambiaron los dos incinerados así como tres que fueron nominados como los «aparentemente mas dañados», nos quedamos solo uno de los capacitores originales de la zona, se nota fácilmente en la ultima imagen de la siguiente galería por su color azul percudido.

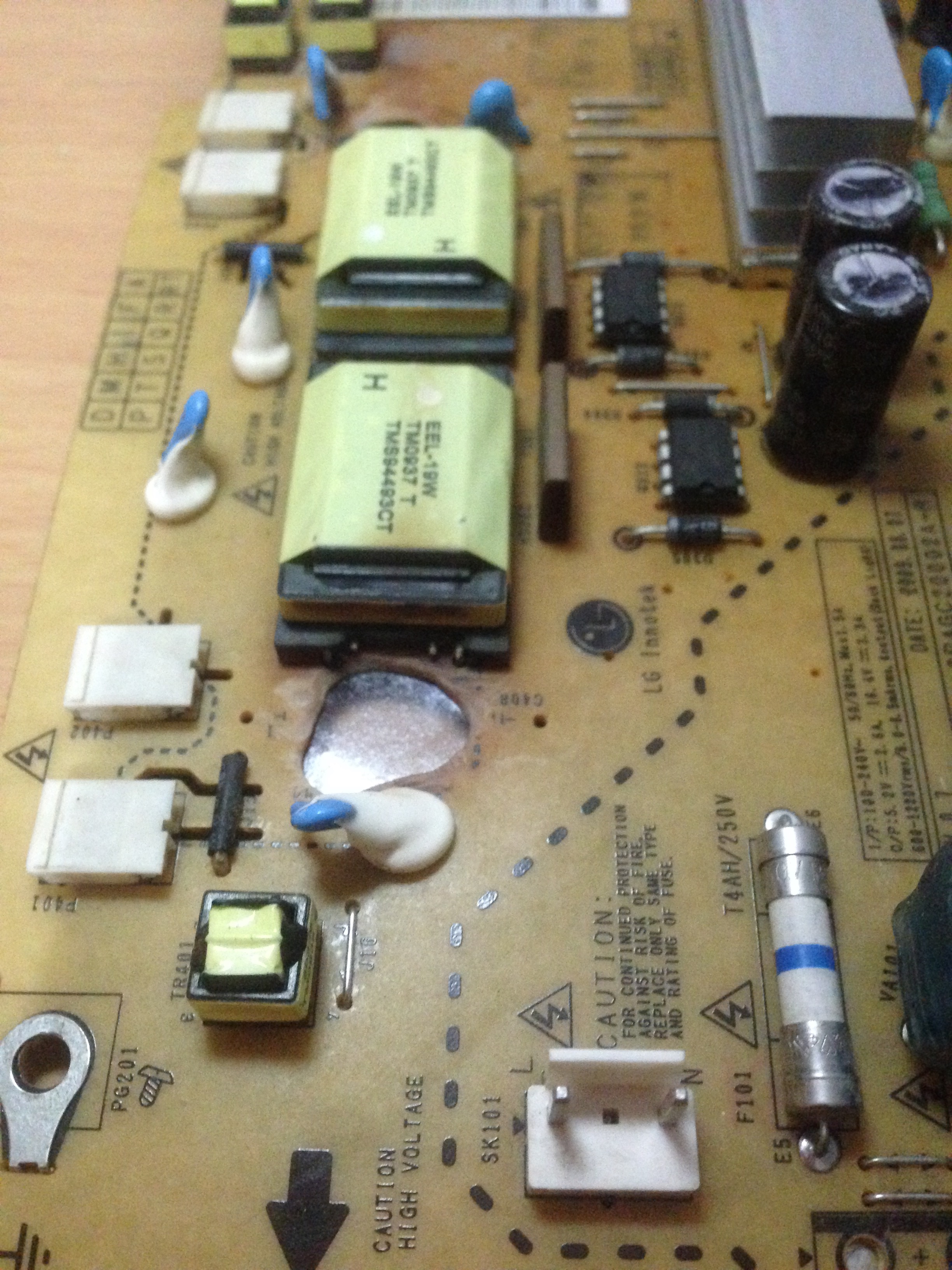

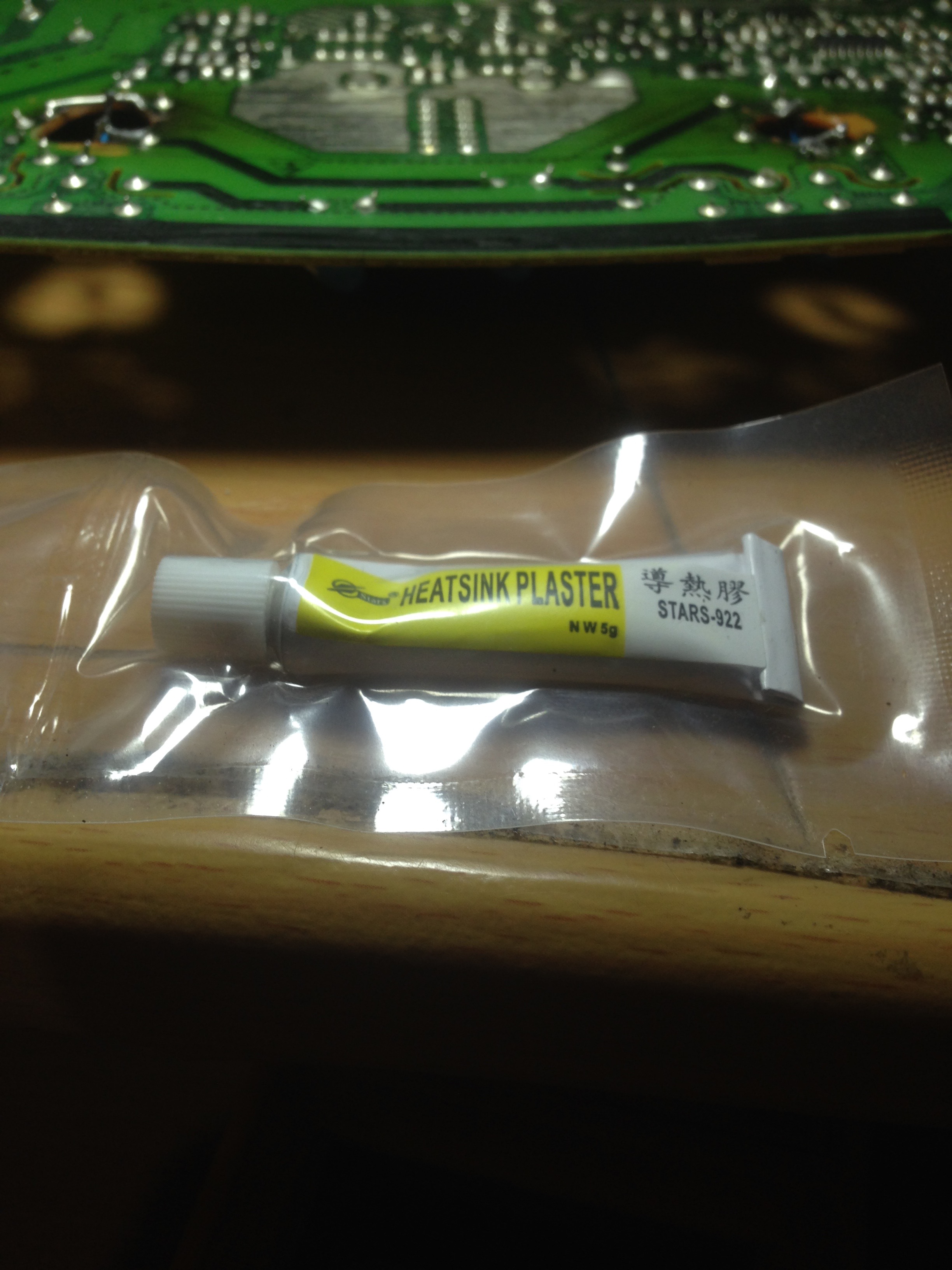

Por ultimo se aplicó el adhesivo térmico STARS-922, en todas las uniones de los capacitores en cuestión de la zona 2 y en la parte superior de los capacitores de la zona 1, en donde se colocó un disipador de calor para transistores, con la idea de impedir que el calentamiento de dicha zona dañe más la PCB.

No teníamos idea de cuanto tiempo esperar para que este adhesivo térmico secara. Es difícil encontrar información técnica del producto. Tampoco estábamos seguros de que fuera a pegar de forma apropiada. Fue de gran ayuda una entrada del Blog «The Unremarkable Adventures of an Electron » que trata de echar un poco de luz sobre este misterioso producto. Además de interesante, nos pareció útil y divertida. Aprovechamos para agradecer al autor de este blog por compartir sus hallazgos. A continuación agrego el enlace de la entrada mencionada:

http://epicbeardquest.blogspot.com/2015/07/revisiting-stars-922-and-other-stuff.html

En dicha entrada se concluye que STARS-922 tiene un poder de adherencia similar al silicón común.

En esta otra entrada, del mismo blog, se compara la capacidad de resistencia térmica de dicho producto con el de otros productos fabricados para el mismo propósito:

http://epicbeardquest.blogspot.com/2015/06/measuring-thermal-resistance.html

Respecto al tiempo de secado, no se pudo hallar nada, pero existía información acerca del «tiempo de coagulado», que suponemos que es similar, pero nos pareció demasiado corto. En la siguiente captura del blog epicbearquest (mencionado anteriormente), vemos una práctica compilación de información técnica disponible acerca del producto:

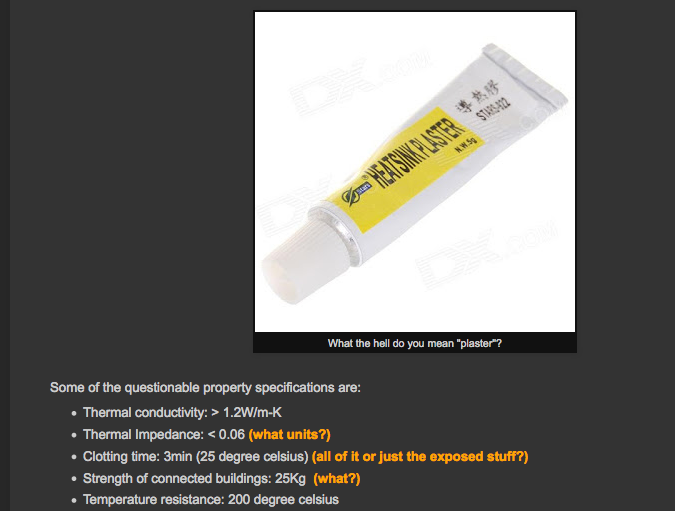

A que demonios se refieren con «yeso»– unremarkableadventures
«Tiempo de coagulado» de 3 minutos…

Decidimos dejarla secar al menos un par de horas, se montó la TV y se preparó nuestro termómetro con alarma hecho con Arduino para realizar nuevamente la prueba de funcionamiento. Media hora reproduciendo una película DVD desde la entrada HDMI con configuración de imágen Estándar (luz de fondo 80%).

La prueba se inició a una temperatura de 22ºC y en el tiempo final, después de media hora, la temperatura alcanzó un valor de 30ºC, A continuación se agregan las imágenes del Arduino Serial Plotter de nuestro termómetro al inicio y al final de la Prueba 0:

Iniciando Prueba 0 a una temperatura de 22ºC, a punto de encender TV.
Finalización de Prueba 0, temperatura final de 30ºC. Aumento de 8ºC.

Todo indicaba que no se obtuvo una disminución de la temperatura interna de la TV tras las modificaciones. Además alrededor del tiempo T = 15 minutos, pudimos percibir un silbido agudo que nos preocupó, pero decidimos continuar con la prueba ya que fue cuestión de tan solo una fracción de segundo y todo pareció funcionar normal, aunque si se percibió un ligero aroma tlachinolli. Al terminar la prueba e inspeccionar la placa del inversor, observamos que la zona problemática 1 se encontraba intacta, mientras la zona problemática 2 había sufrido una ligera carbonización externa. Procedimos a limpiar la zona y se pudo notar que el problema venía de un transformador aledaño, el cual, durante la limpieza de la placa, se le quitó algo de residuo carbonizado, aquí se ve una captura del transformador limpio, antes de la prueba:

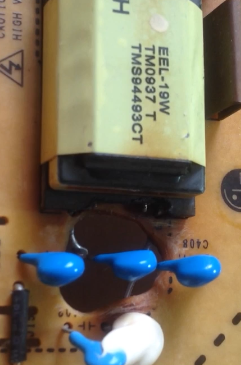

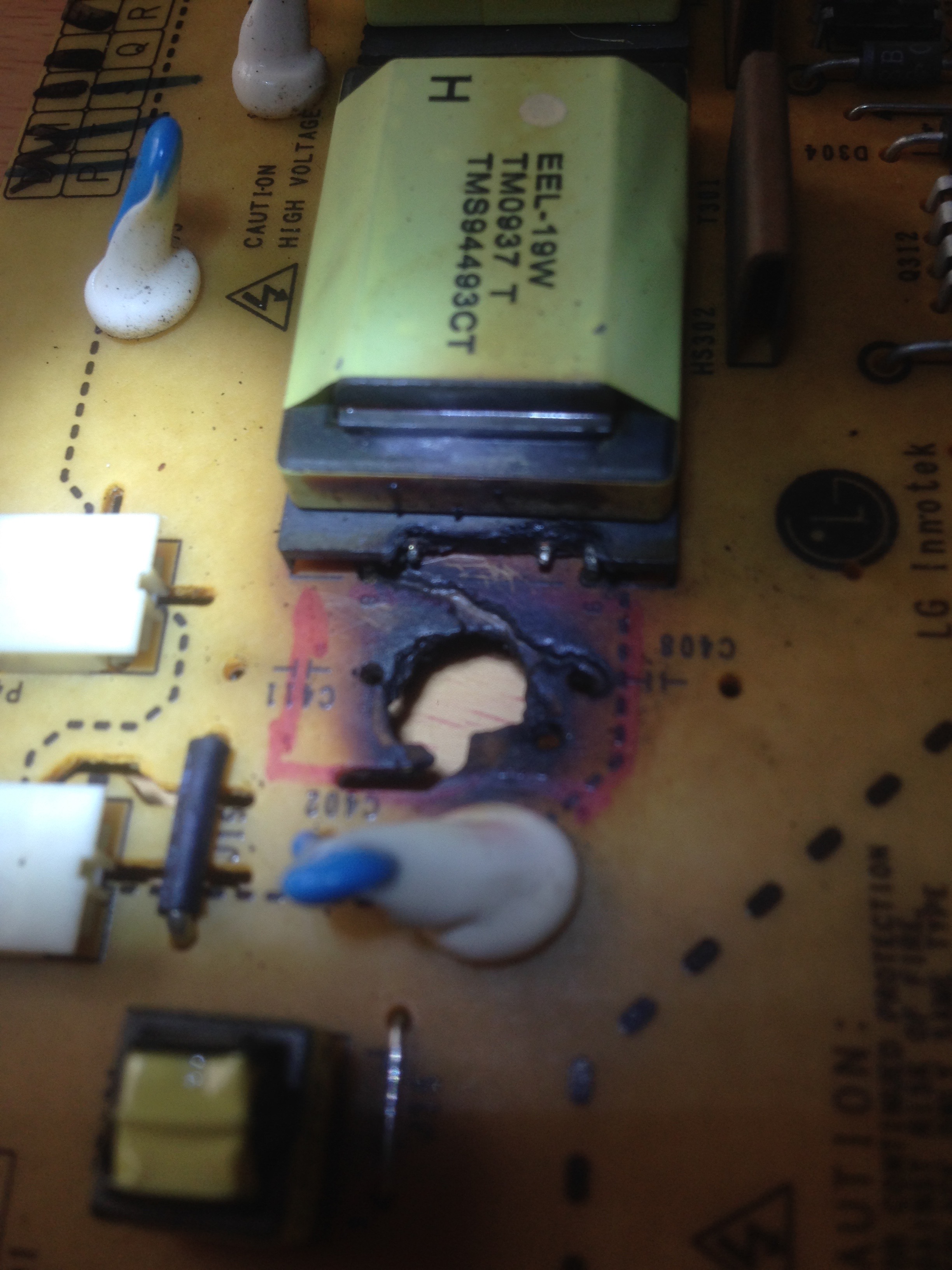

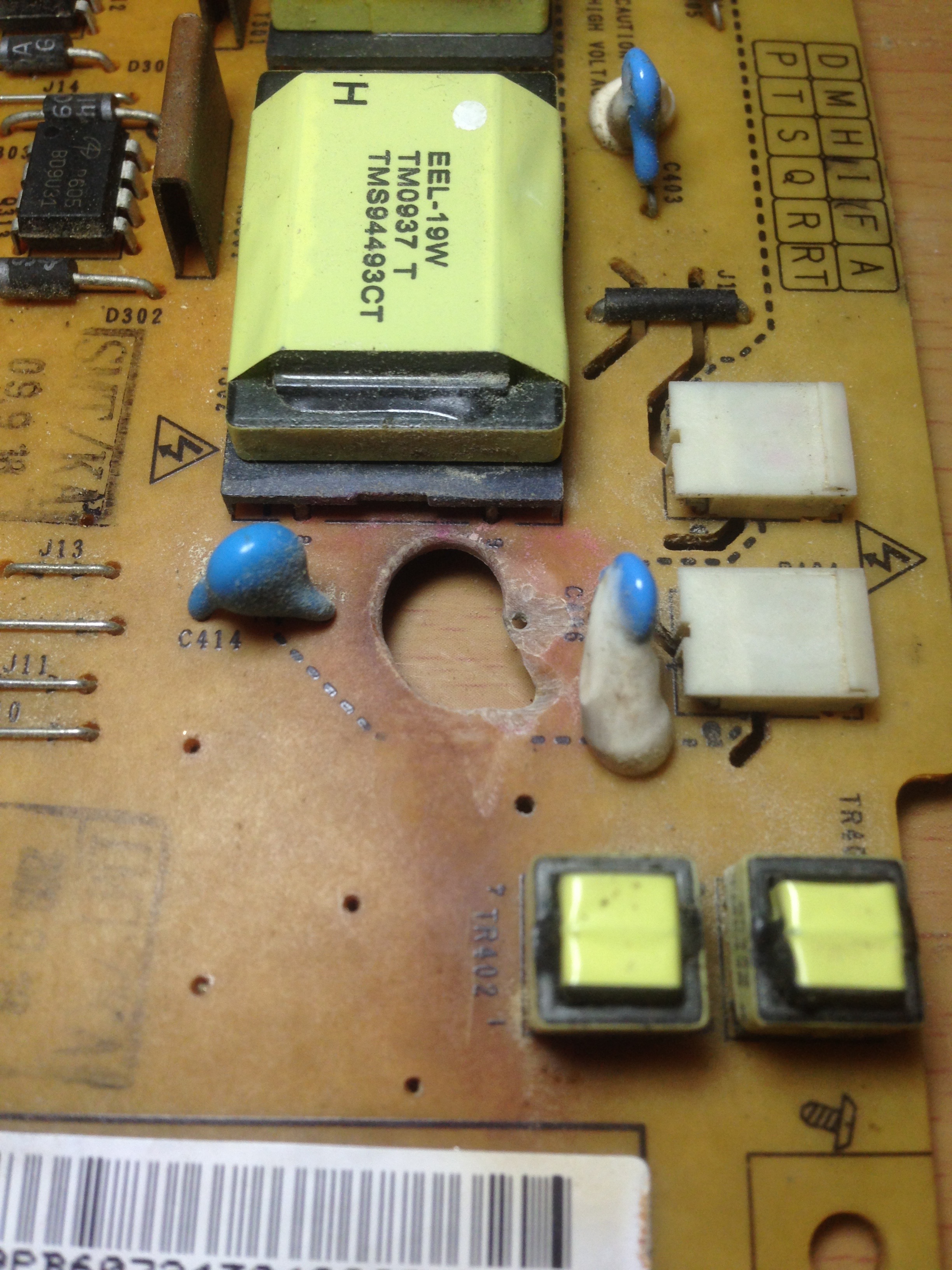

Transformador de Zona 2 antes de prueba

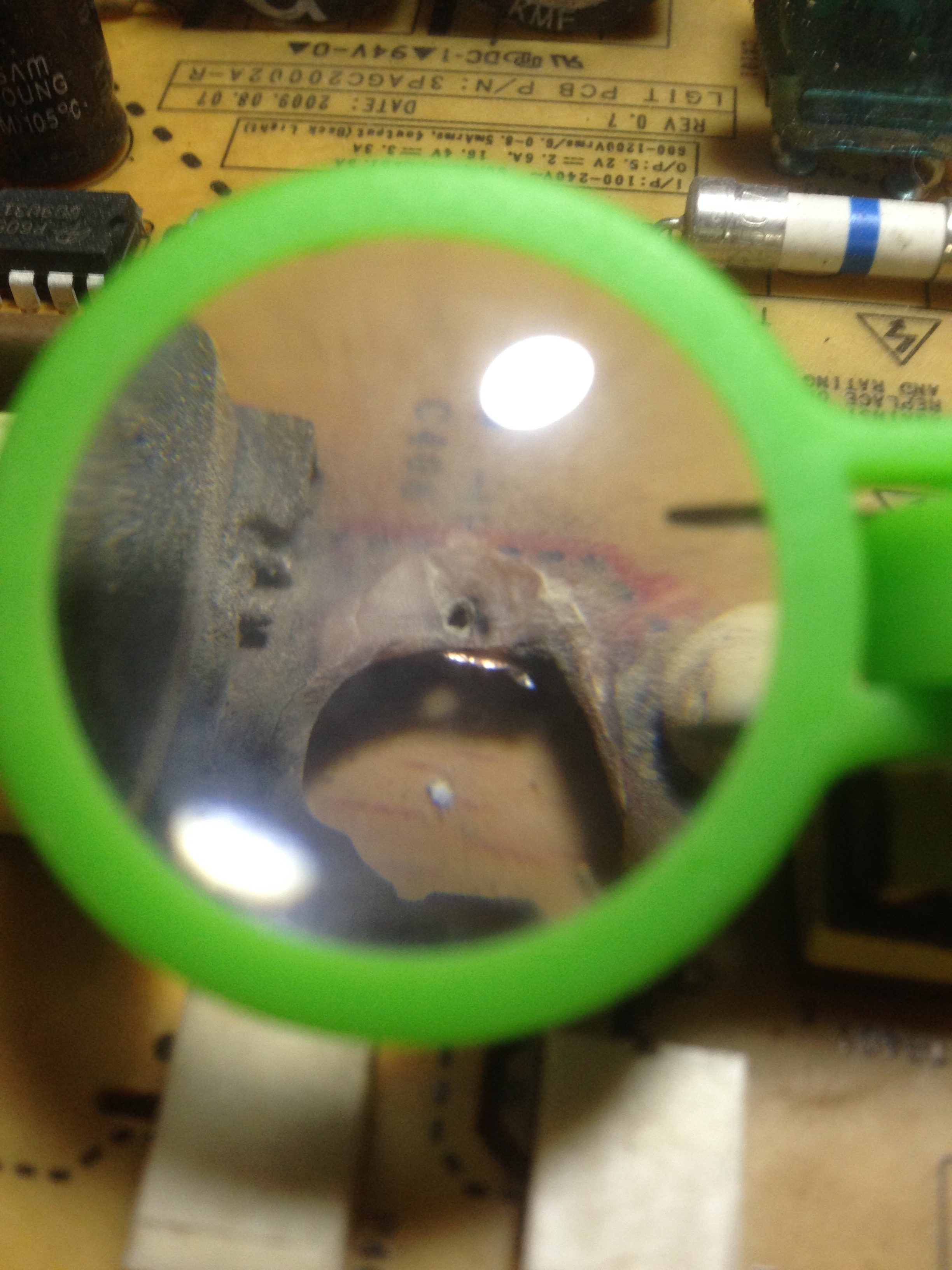

Parece que limpiar la carbonización del transformador dejó expuesto el aislado del mismo y al llegar a cierta temperatura se derritió y formó esta burbuja que se muestra en la siguiente imagen.

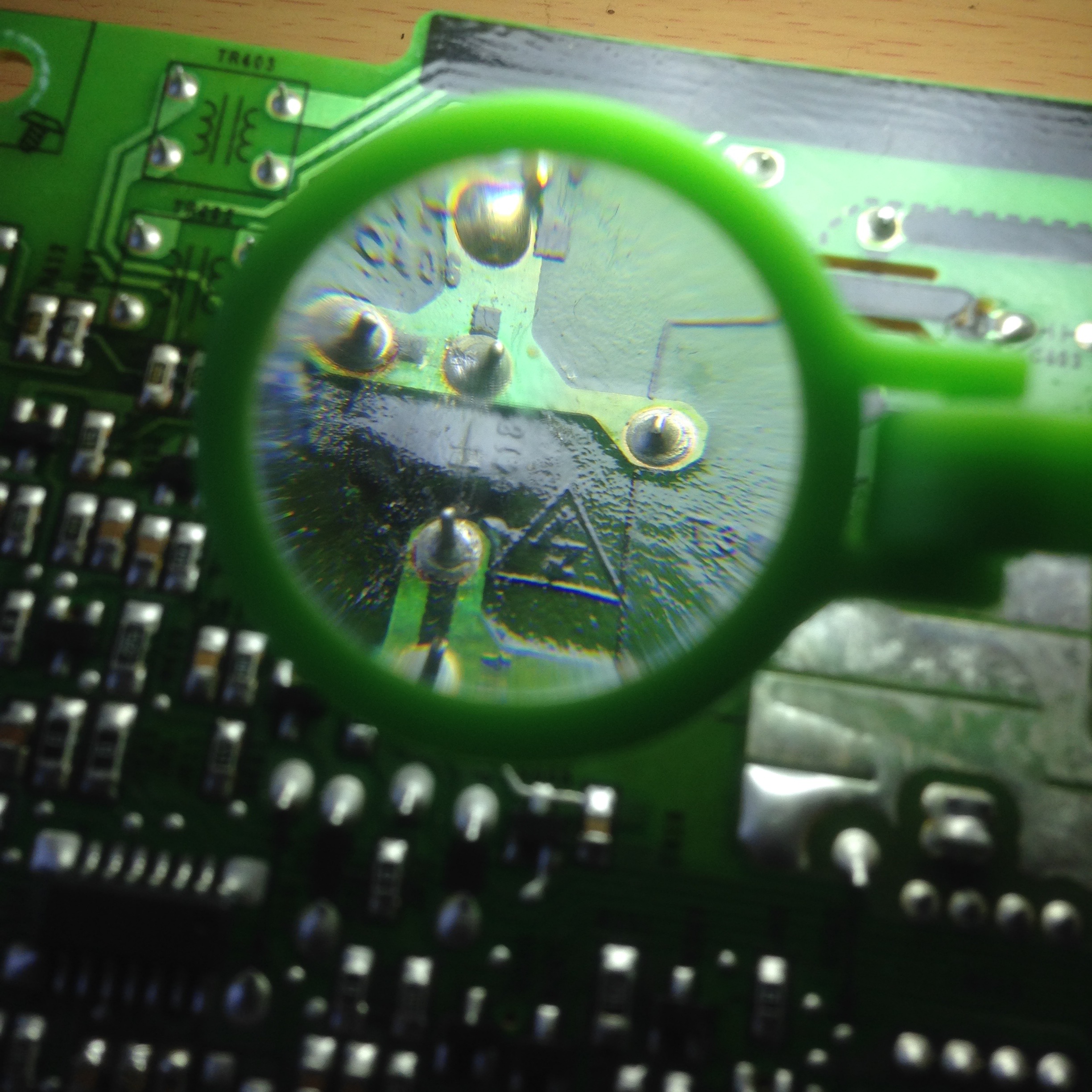

Note la pequeña burbuja que se observa en medio de los dos pines del transformador EEL-19W de la Zona 2

La burbuja era realmente dura y no pudo removerse ni con un escalpelo afilado (no se quiso hacer demasiada fuerza). Se decidió dejarla, y aislar la zona con más «yeso» STARS-922. Rezamos por que el transformador no se hubiera dañado demasiado. Volvimos a armar la TV, pero esta vez completamente para colocarla verticalmente en un escritorio.

Se realizaron un par de pruebas finales:

  1. Prueba con luz de fondo en 40% (la mitad que en lo anterior)
  2. Prueba con luz de fondo en 80% (de nuevo pero en vertical)

En esta ocasión cada prueba se continuó hasta alcanzar una temperatura interna de 32ºC.

Se esperaba que al utilizar la TV con una luz de fondo más baja pudiera utilizarse durante un periodo de tiempo mayor, antes de alcanzar una temperatura de 32ºC. Se consideró la temperatura crítica o de apagado de equipo. Este valor fue elegido después de consultar el manual del equipo, que puede encontrarse en el siguiente enlace:

https://www.lg.com/mx/soporte/soporte-producto/lg-M2762D

En el cual se menciona la «emperatura de funcionamiento»

Imperator

en la sección de condiciones de entorno que se encuentra al final del apéndice de especificaciones del producto. Aquí se agrega una captura de lo antes mencionado:

Observe la «emperatura de funcionamiento»

La Prueba 1 duró aproximadamente 55 minutos antes de llegar a la temperatura límite.

Al final de la Prueba 1 (los últimos segundos), la pantalla comenzó a tener esos parpadeos de luz de fondo tan temibles. Pero no se percibía en absoluto olor sospecho. Se apagó el Televisor y se esperó a que se estabilizara la temperatura antes de proceder con la Prueba 2 (Prueba 1 realizada en la madrugada, Prueba 2 en la mañana, mas de 7 horas después, temperatura inicial idéntica).

A continuación se muestra la captura final del Serial Plotter de Arduino para la Prueba 1:

Final Prueba1, 55 minutos para llegar a temperatura crítica a un 40% de luz de fondo.

Al comenzar la Prueba 2 se apreció el parpadeo o «flickering» pero no duró más que un par de segundos, después de los cuales no volvió a percibirse durante toda la Prueba 2.

La Prueba 2 duró aproximadamente 57 minutos antes de llegar a la temperatura límite.

Se concluyó que disminuir la luz de fondo a la mitad, en este caso, no representa una disminución de temperatura interna durante el funcionamiento.

Olvidé tomar las capturas de la Prueba 2 ya que fue realizada jugando MK8 conectado por HDMI y obviamente implicó distracción. Tan solo tomamos la captura al final, cuando ya se había alcanzado la temperatura máxima despues de unos 57 minutos y ya se había apagado el equipo. Agrego dicha captura a continuación:

Prueba 2 finalizada a 57 minutos del tiempo inicial. Enfriamiento en proceso.

No se percibieron ruidos extraños ni tampoco aromas desagradables durante la Prueba 1 ni durante la Prueba 2 (parece que la alta temperatura a la que se expuso el aislado del transformador creó una especie de capa resistente a altas temperaturas, o quizás ayudo el adhesivo térmico adherido).


Se realizó otra prueba similar pero esta vez conectando con la entrada RGB, reprodujimos una película desde la computadora. A continuación agrego las capturas del tiempo inicial y tiempo final, así como una captura donde se muestra la estabilización de temperatura y su regreso a temperatura inicial.

Inicio de Prueba RGB
Tiempo inicial = 8:32 p.m.
Temperatura inicial = 23ºC
Final de Prueba RGB
Tiempo final = 9:17 p.m.
Temperatura final = 32ºC
Temperatura estabilizada a las 10:22 p.m.

Tardó aproximadamente una hora en volver a la temperatura inicial, lo cual implica una mejora notable si recordamos que anteriormente tardó casi dos horas y eso con un ventilador…

En la Prueba RGB, con un tiempo de 45 minutos, la temperatura interior del televisor aumentó 9ºC

Conclusión

Tras la modificación mencionada, la televisión puede utilizarse por periodos de aproximadamente una hora antes de alcanzar una temperatura indeseable, esto sin expulsar olores desagradables.

Al parecer la cantidad de luz de fondo elegida no se relaciona con la tasa de aumento de temperatura, lo cual contradice nuestra hipótesis.

No se consiguió una disminución de temperatura interior durante el funcionamiento tras la modificación.

Se consiguió una mejora notable en la estabilización a temperatura inicial después de la modificación.

El parpadeo percibido en la finalización de la Prueba 1 se adjudica al estado del inversor de voltaje (se encuentra pandeado por la exposición a a altas temperaturas) y a nuestros puentes colocados en las zonas carbonizadas que fueron eliminadas y no a alguna combustión ya que no se percibió ningún olor extraño durante el trancurso. Es posible que al calentarse la PCB se haya doblado de cierta forma que dificultó la conexión en alguno de estos puentes. Esperamos que no se vuelva a presentar.

Secuela

Nuestra meta es poder utilizar la TV durante un intervalo de tiempo digamos de una película promedio (que creemos que es de unas 2 horas, ustedes que dicen), antes de alcanzar la temperatura crítica. Para lograrlo instalaremos unos ventiladores de 4.5V en la parte trasera del televisor, uno que otorgue entrada de aire y el otro salida, los cuales conectaremos a ese inútil puerto de USB que dice «Service only» en la parte trasera del Televisor. En un par de días iremos al bazar de chatarra en donde seguro encontraremos estos ventiladores a un buen precio (they call me «el-cheapO»). Estén atentos de la ultima modificación a esta Televisión y los respectivos experimentos subsecuentes.

¿Podremos alcanzar nuestra meta?

Evitar sobrecalentamiento en Televisor LCD TV LG M2762D-PC tras reparación NO DA VIDEO SOLO AUDIO (Modificando componente C418)

Laboratorio de Atl Tlachinolli

¿Se podrá disminuir la temperatura interior de la TV con una modificación al componente C418?

Problema

Hace algunos días, reparamos una TV LG M276D con el método de Pierre, lo cual se encuentra documentado en esta entrada, el enlace para el método original lo agrego a continuación:

https://es.ifixit.com/Respuestas/Ver/217522/What+value+are+these+LCD+TV+LG+M2762D-PC+capacitors

La alegría era notable y agradecimos al autor. A continuación agrego una captura y hacemos una breve traducción:

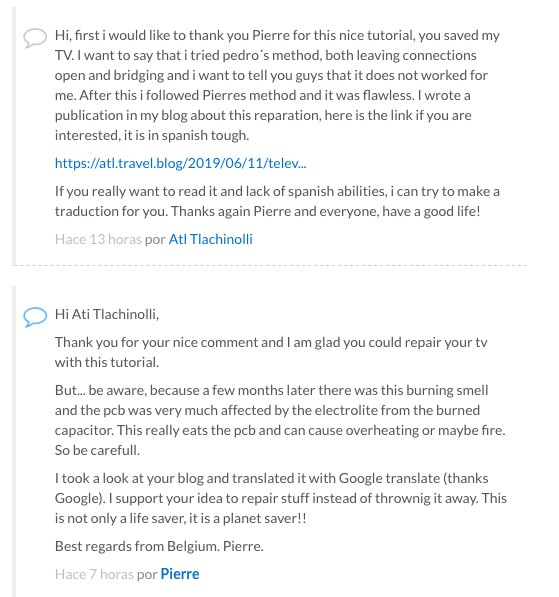

Pierre advirtiendo de posibles problemas subsecuentes

Pierre se mostró muy amable y nos advirtió acerca posibles fallos subsecuentes e incluso de peligro de posible incendio… su TV presentó complicaciones a unos dos meses de la reparación realizada, nos menciona que la PCB se quemaba cada vez más y despedía un olor a químicos en combustión. ¡Pero que lástima!

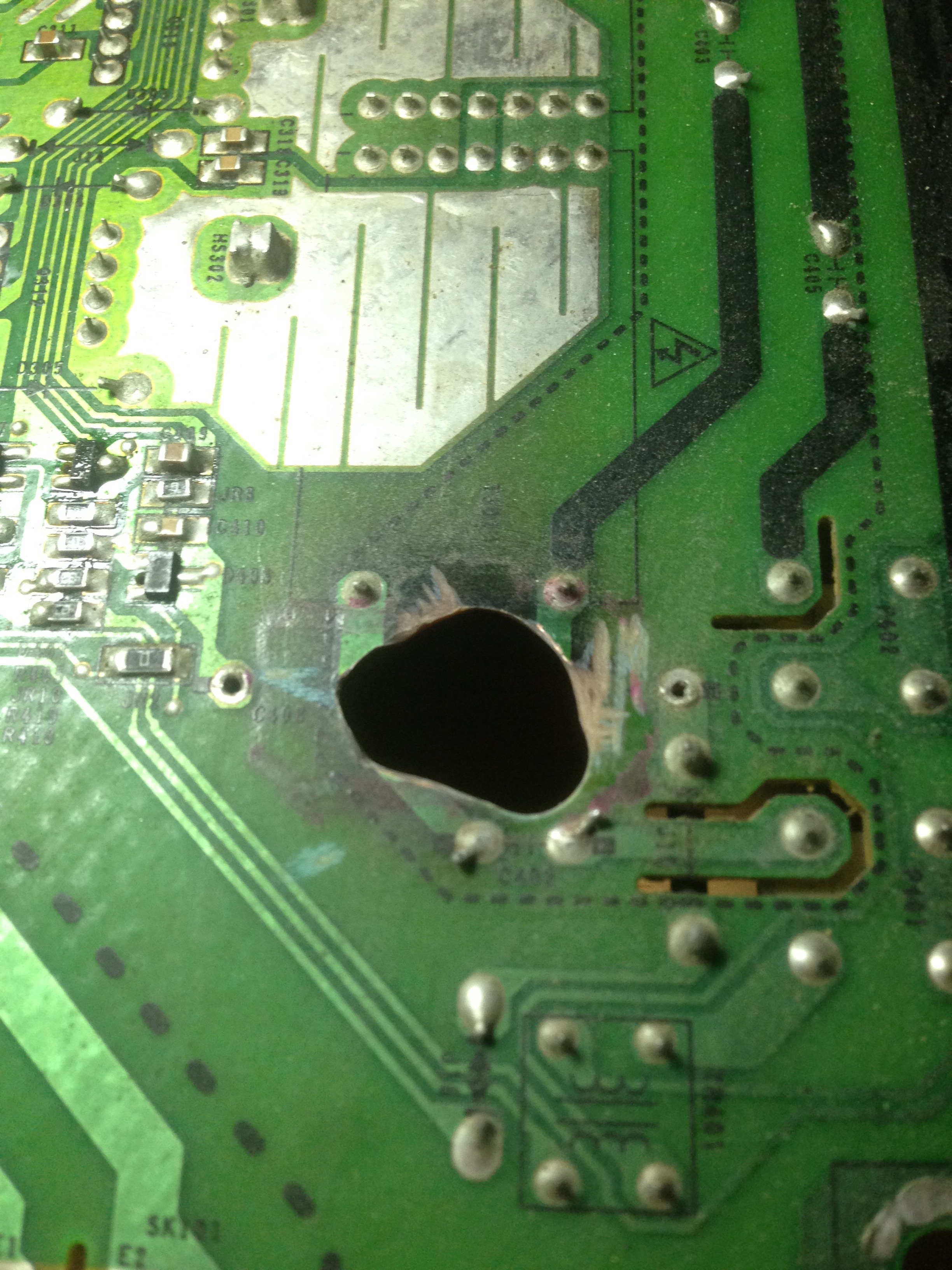

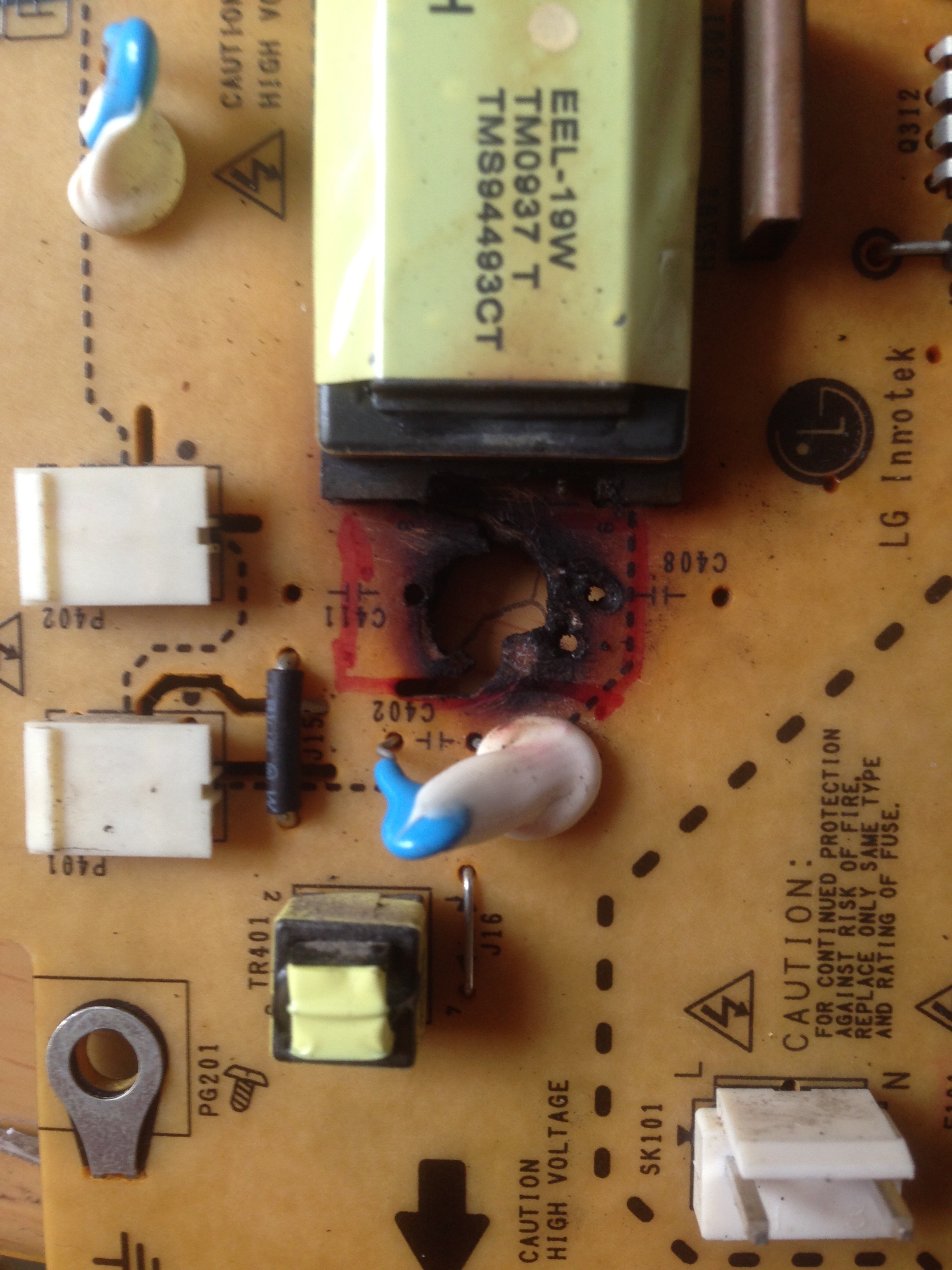

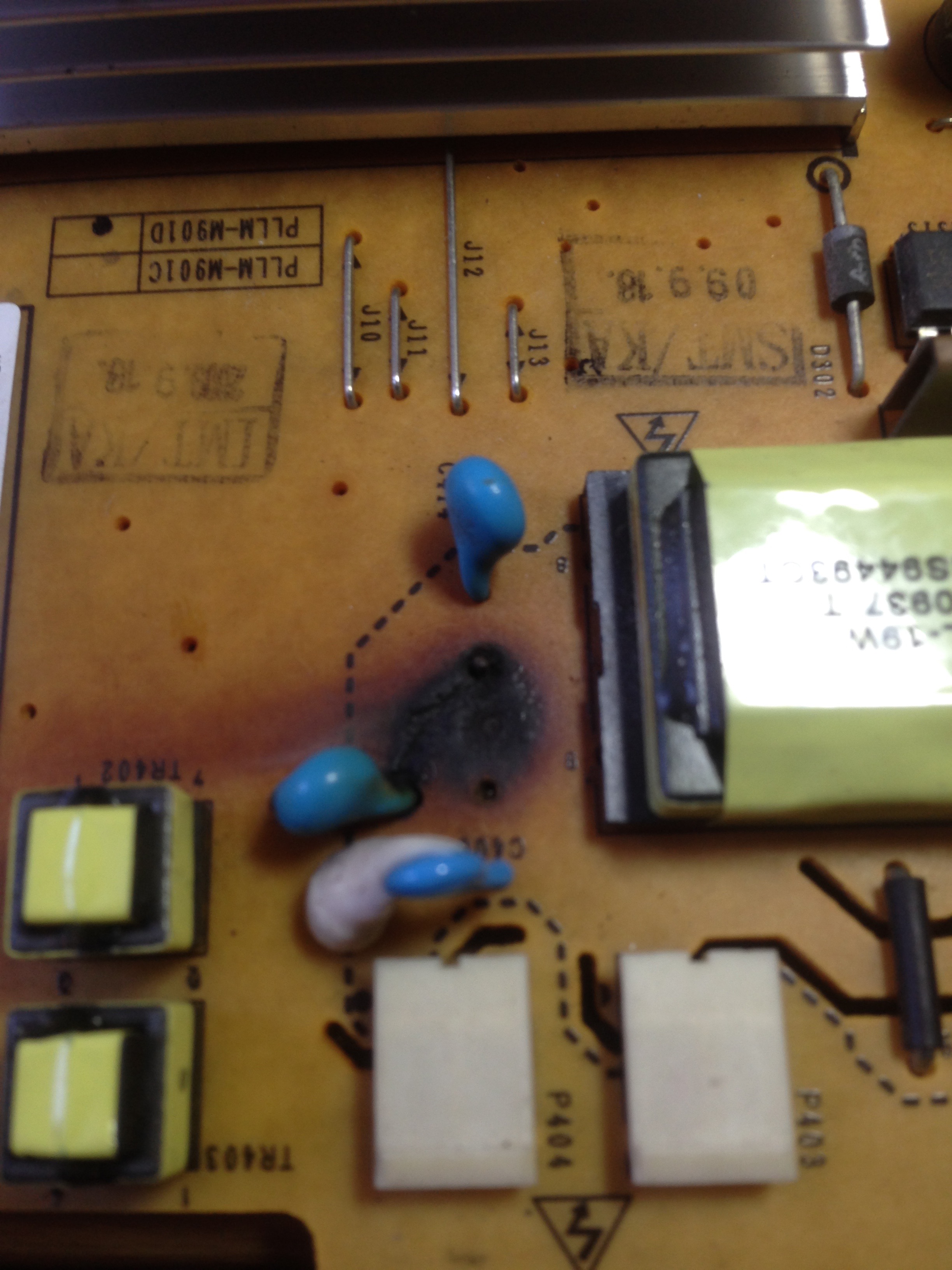

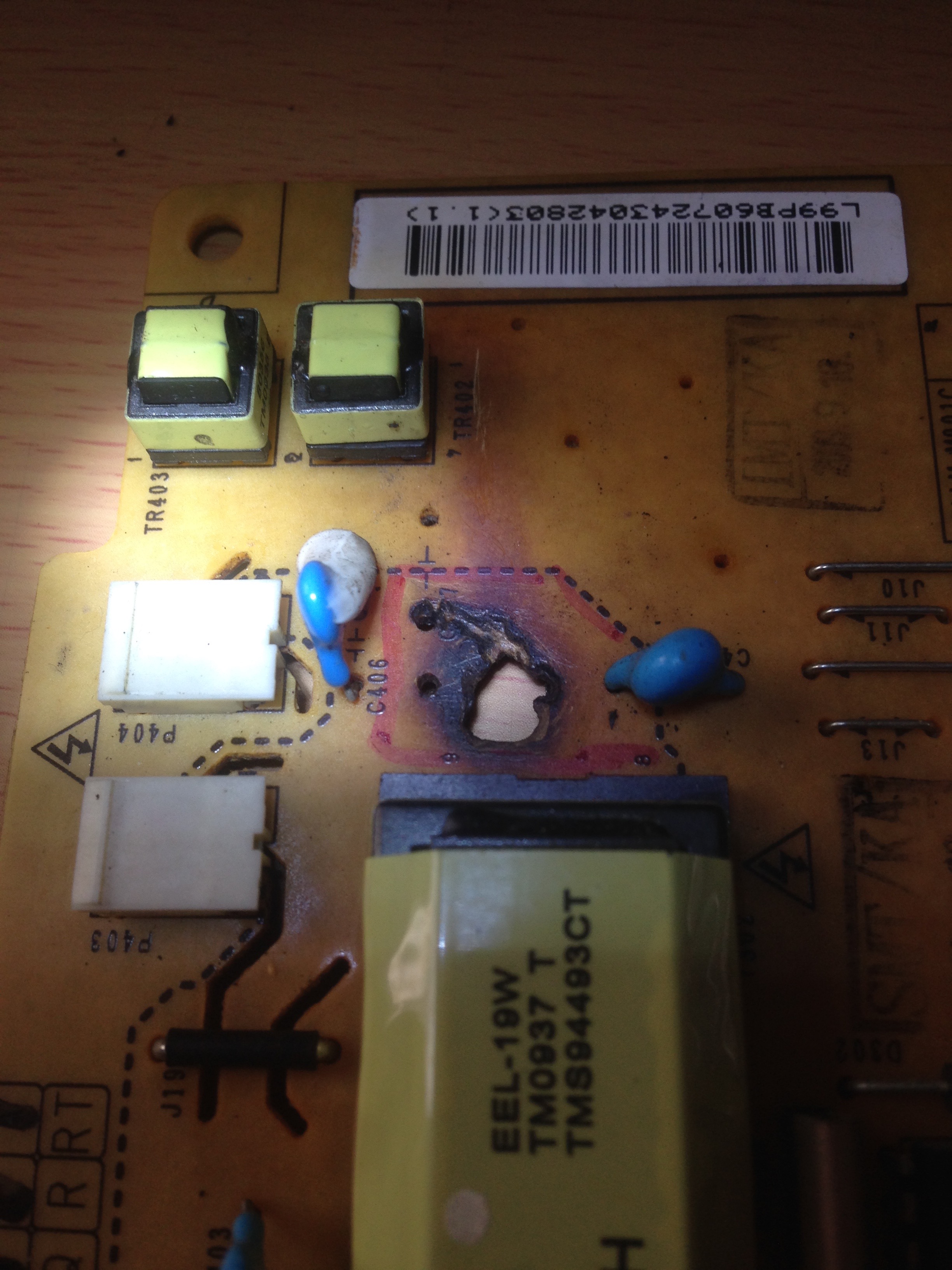

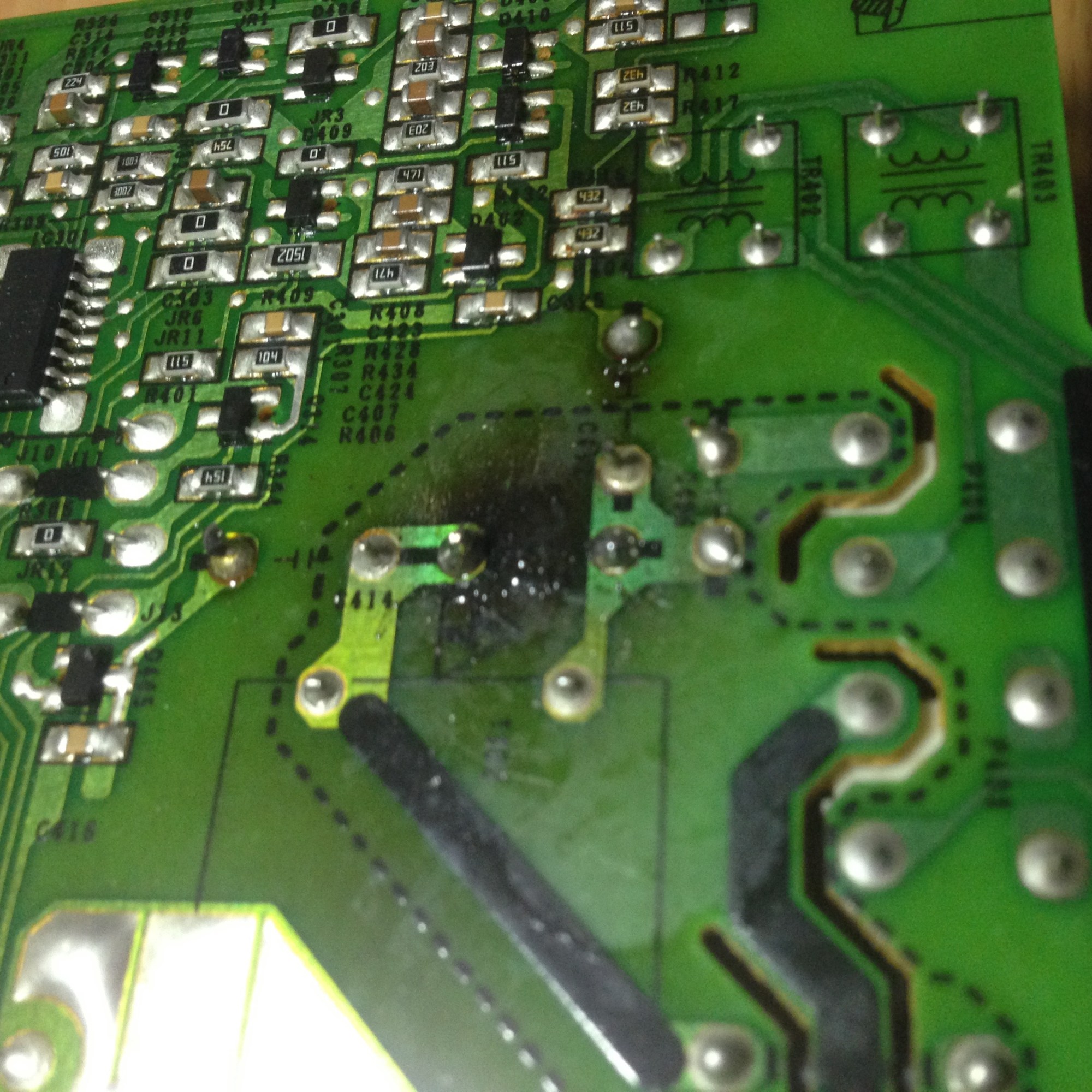

Aquí podemos apreciar los daños en la PCB de Pierre:

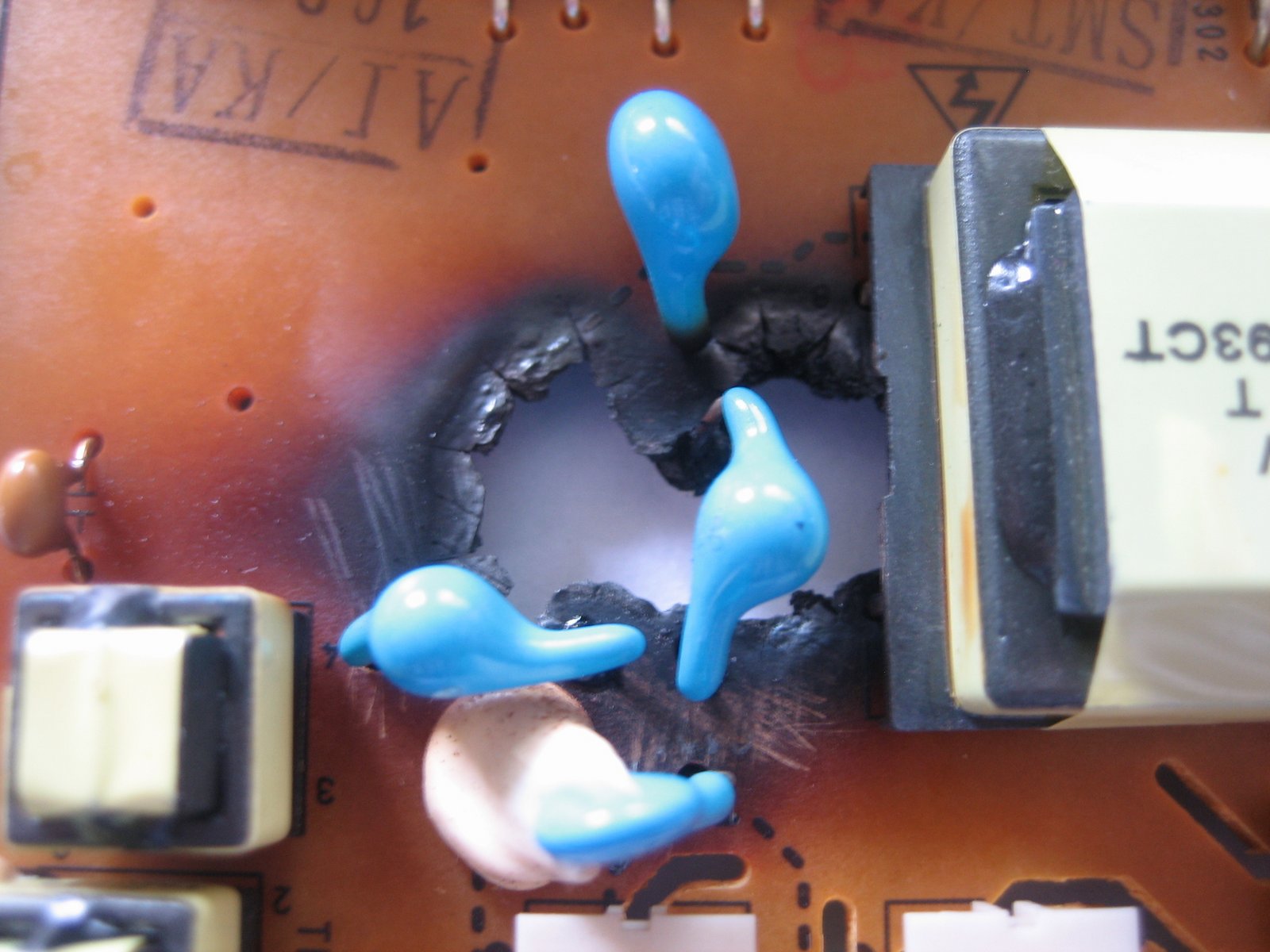

PCB de Pierre, daños presentados meses después de la reparación.

Se decidió aprovechar esta situación problemática y darle la vuelta para la investigación del tema y búsqueda de una posible solución, todo esto previo a comenzar a darle uso normal a la TV. Se tomó en cuenta la necesidad de fundamentación conceptual acerca de ciertos términos y técnicas de electrónica básica.

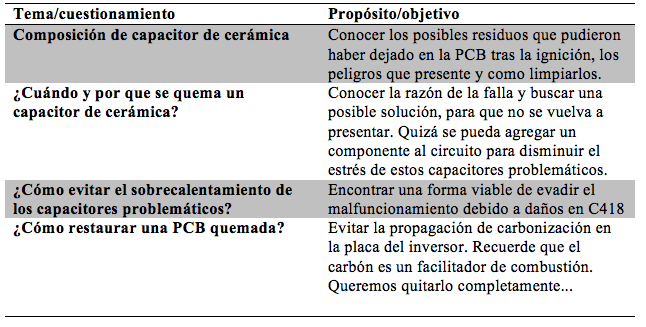

Con la siguiente tabla, se definieron los objetos de investigación, a saber:

Tabla de objetos de investigación

En esta entrada, trataremos las primeras tres preguntas, y la ultima se dejara para la siguiente, la cual será la última que trate sobre la reparación de esta TV (al menos por el momento).

Resumen

Se realizó una investigación de los cuestionamientos mostrados en la tabla anterior, con el fin de comprender el problema desde una perspectiva mas amplia. Se concluyó que no había un peligro notable para la placa por los residuos dejados tras la incineración del condensador de cerámica. Pensamos que una limpieza exhaustiva a la zona carbonizada y una resanada con resina epóxica en los hoyos que pudieran quedar tras la limpieza detendría el olor mencionado por Pierre y ayudaría a disminuir la temperatura interna (consideremos que tener zonas carbonizadas crea una mala disipación de calor).
Con ayuda de la hoja técnica de los capacitores en cuestión, hallamos su temperatura adecuada de funcionamiento. Se piensa que la causa de su incineración fue un sobrecalentamiento muy por arriba de su máximo que es de 85ºC.

Hallamos información que indicaba que un capacitor con un voltaje tan alto y una capacitancia tan baja era “raro” y que quizá sería buena idea sustituirlo por uno del doble de capacitancia.

Trabajamos en las pruebas pertinentes antes y después de la modificación esperando detectar alguna disminución de la temperatura interna mientras la TV se encontraba en funcionamiento, lo cual fue realizado con ayuda de un Arduino Uno y un transistor LM35, instalado en el interior de la televisión, pegado al chasis trasero. Se concluyó que la TV funciona de forma aparentemente correcta tras la modificación del componente C418, pero no hubo una mejora notable respecto a disminución de temperatura interna durante el funcionamiento del equipo, lo que se encontró fue que aparentemente hubo una posible mejora en el filtrado de altos voltajes, la cual se aprecia en la disminución de ruido introducido en las mediciones del sensor LM35 notada después de la modificación.

Requerimientos

1. TV LG M276D reparada con el método de Pierre

2. 1 capacitor de cerámica con valor 5pF 6kV

3. Placa Arduino

4. Transistor sensor de temperatura LM35

5. Cables, herramienta, soldadura, cautín.

6. Computadora

Procedimiento

Se realizó una investigación de los cuestionamientos mostrados en la tabla anterior, con el fin de comprender el problema desde una perspectiva mas amplia. Se concluyó que no había un peligro notable para la placa por los residuos dejados tras la incineración del condensador de cerámica. Un capacitor de cerámica se compone de algún metal conductor, algún material cerámico y una cobertura fenólica, esta información fue hallada en el siguiente enlace:

https://www.monografias.com/trabajos-pdf5/materiales-ceramicos/materiales-ceramicos.shtml

Aquí hay una captura interesante del enlace anterior, en donde se muestra el proceso de fabricación de un condensador cerámico, podemos ver que es como un sándwich, en donde los panes son conductores y el relleno; un dieléctrico cerámico. El “sándwich” es después bañado en una deliciosa resina fenólica para aislarlo y protegerlo:

Construcción de un condensador cerámico

Quizás los residuos de la cobertura fenólica tras la incineración sean los que provoquen que la televisión expulse un olor peculiar al estar en funcionamiento, ya veremos cuando limpiemos totalmente la carbonización y resanemos, si se sigue percibiendo este aroma, en la presente entrada se mantuvo la zona carbonizada (tan solo una ligera limpieza que fue realizada desde la ultima reparación) para poder comparar en el futuro los datos, e indagar acerca de la efectividad de las reparaciones.

A continuación comparto el enlace de la hoja de seguridad para los capacitores utilizados en la reparación de Pierre:

https://www.datasheetarchive.com/6Kv%20marking%205d%20capacitor-datasheet.html

En la cual se menciona la temperatura funcional recomendada para el componente. Hallamos que la temperatura máxima de funcionamiento recomendada para este capacitor es de 85ºC, la cual de no es muy alta, a continuación presento una captura de la información mencionada:

Rango de temperatura de operación de condensador 5pF 6kV

Conociendo la temperatura máxima se diseñó un termómetro con ayuda de un Arduino Uno y un sensor de temperatura LM35 (el cual puede medir temperaturas desde -55ºC hasta 150ºC), así se midió la temperatura de la zona de peligro reparada (C418), el bosquejo (código Arduino), tanto el prototipo fue realizado de manera que se activara una alarma en caso de que la temperatura interna de la TV llegase a rebasar una temperatura considerada de peligro inminente.

Aquí agrego el bosquejo (sketch o código fuente) para su descarga:

https://www.mediafire.com/file/z85539d5m7ebb86/bosquejo_termometro_alarma.ino/file

Con el fin de no dañar más la PCB de nuestro inversor de voltaje, se eligió que la temperatura máxima permitida sería de 50ºC, en caso de llegar a esta se activaría la alarma y se procedería a apagar el equipo. El intervalo de tiempo elegido para la prueba fue de media hora.

Una vez confirmado el funcionamiento del prototipo se procedió a realizar la versión final del termómetro. El sensor fue colocado en la parte interna del chasis trasero de la TV, en una zona cerca pero a una distancia segura y convenientemente aislado de la zona problemática ( no queríamos que ocurriera algún corto que tostara nuestro Arduino o hasta nuestra Mac), esto se logró con unas extensiones hechas de cable reciclado, y un taladro de mano. En la galería de la derecha se muestran imágenes del procedimiento mencionado con fines prácticos. La bocina utilizada es una vieja bocina que se extrajo a unos audífonos descompuestos, se modificó para su manipulación con cables más maleables y se le agregó un par de resistencias en paralelo que aportan alrededor de 600 ohmios para evitar daños.

Se midió la temperatura durante media hora de funcionamiento durante el cual se reprodujo una película con un DVD conectado al puerto HDMI del televisor. La TV se configuro con tipo de imagen estándar (predeterminada, trae 80% luz de fondo).

Este proceso se realizó dos veces: primero antes, y a continuación, después de la modificación del componente C418.

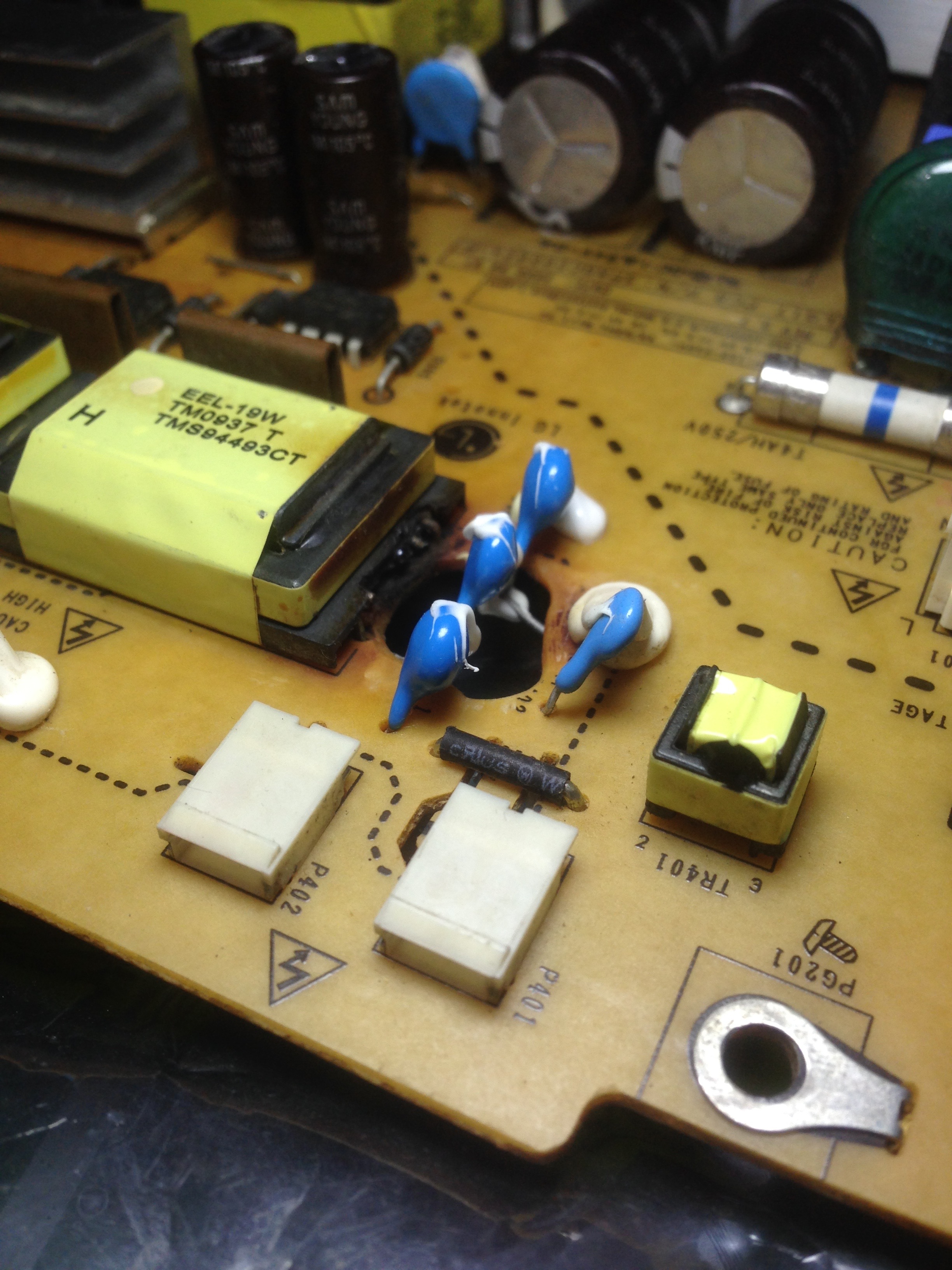

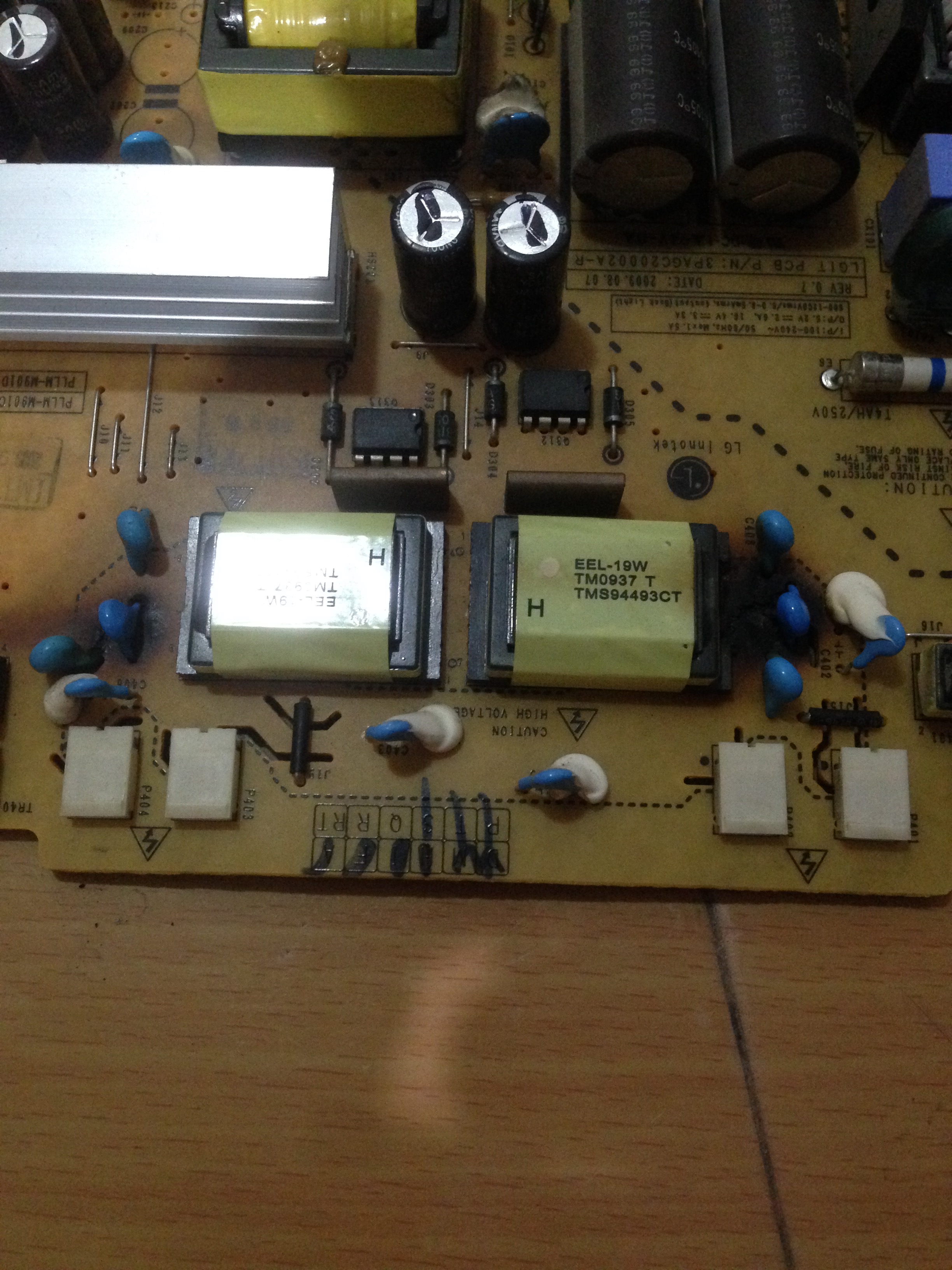

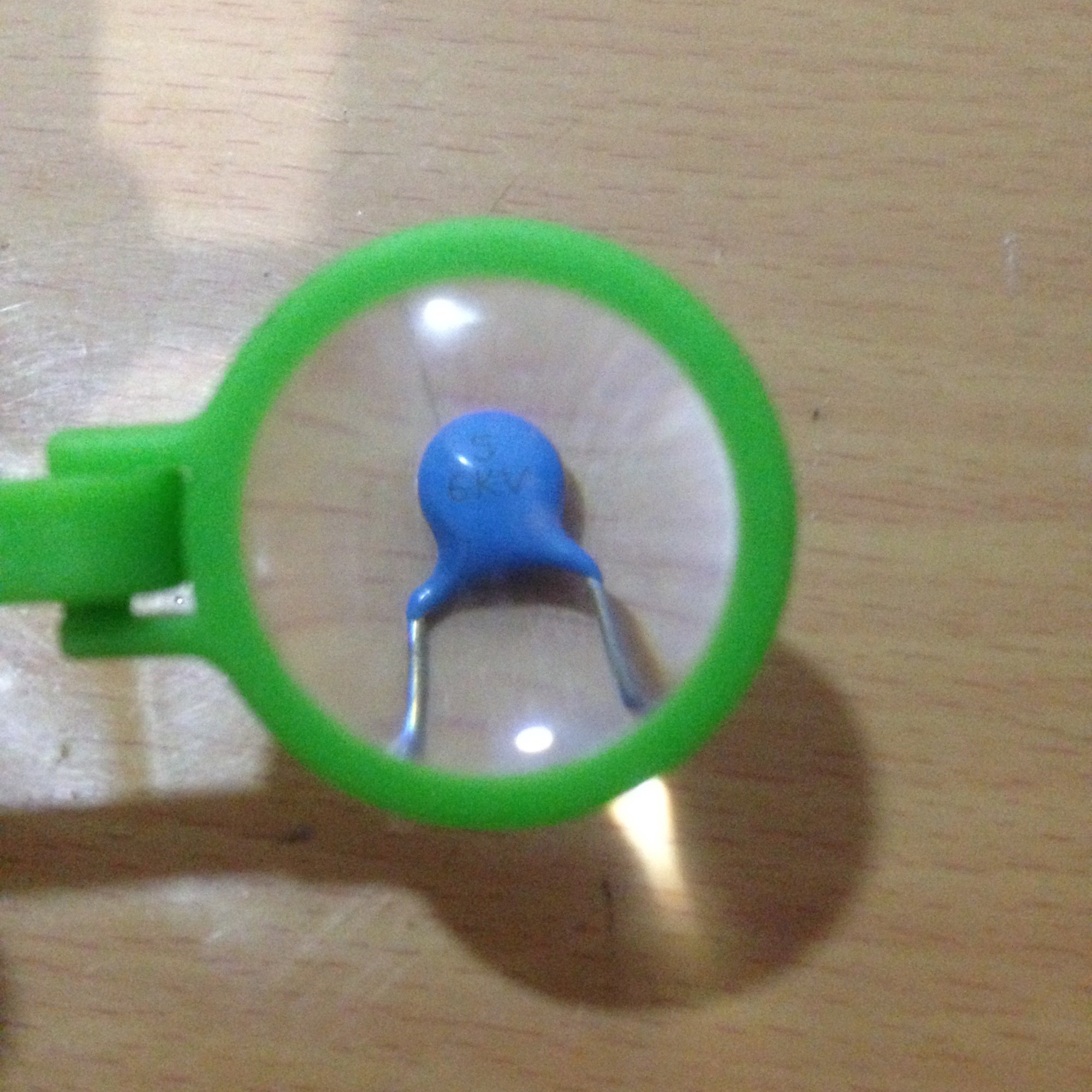

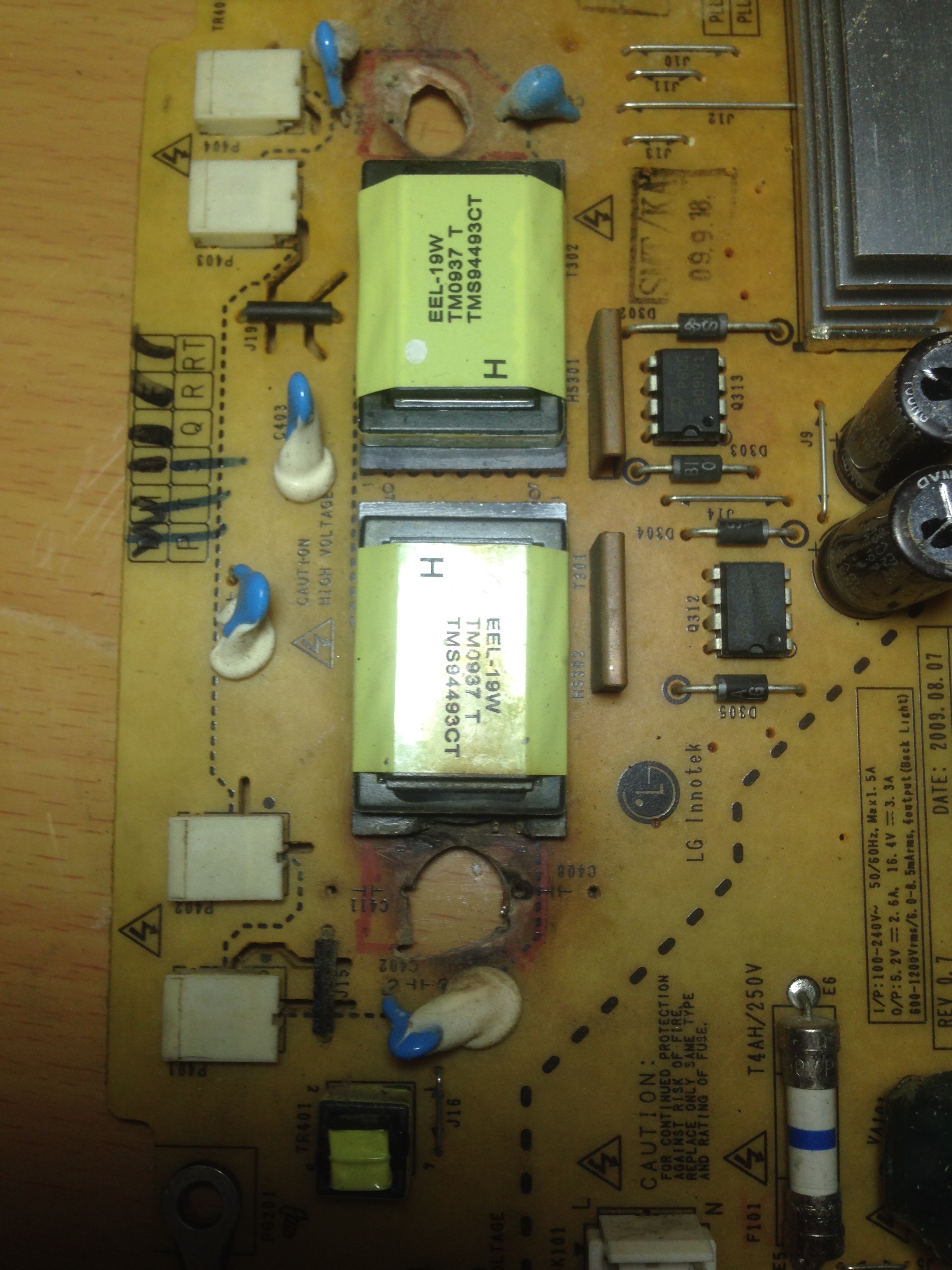

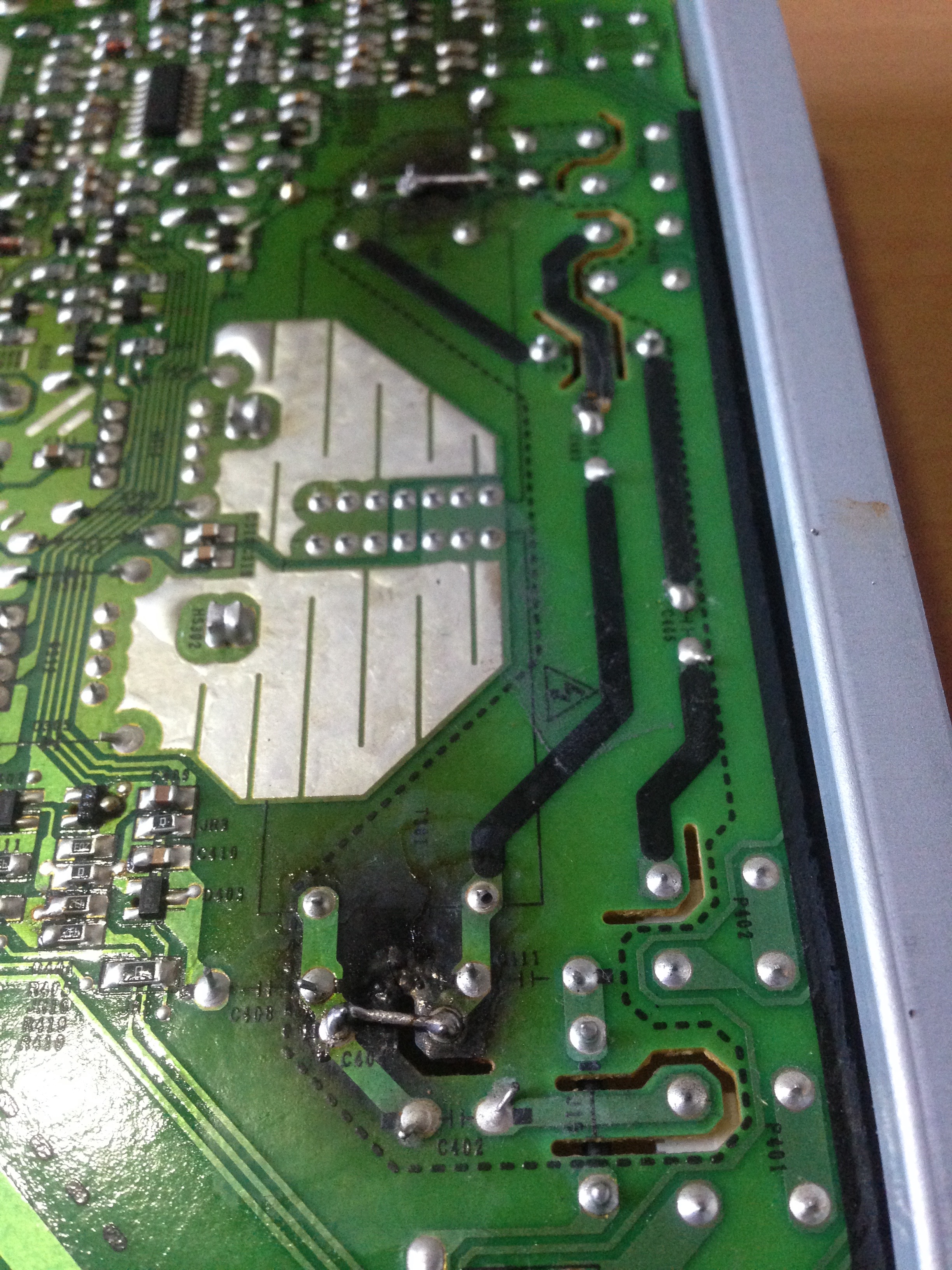

Aquí se muestra una fotografía de dicha modificación, tan solo se agregó un capacitor con los mismos valores en paralelo, lo que es equivalente a tener uno del doble de capacitancia, se soldó en la parte trasera por ser más practico.

Modificación de componente C418

A continuación presentamos un video donde se muestran procedimientos y resultados:

Observación: Las medidas inconsistentes que se pueden observar en las gráficas de temperatura contra tiempo obtenidas a partir de Arduino (esos picos altos y bajos demasiado exagerados) no son mas que interferencia creada por conectar la tv a la corriente alterna, o bien, por conectar aparatos a la TV que estén conectados a la toma de corriente. El sensor LM35 es sumamente sensible a cambios de voltaje (de hecho así mide la temperatura) por lo que estas grandes diferencias de potencial utilizadas por el inversor de voltaje, son detectadas por el LM35 e introducidas a nuestro registro como ruido.

Introducción de ruido provocado por diferencias de potencial en el área de medición para sensor LM35

Resultados

Se pudo comprobar que la televisión SÍ funciona de manera aparentemente correcta tras la modificación del componente C418 (sustitución por capacitor con el doble de capacitancia), pero no hubo una diferencia notable en la temperatura interna del televisor durante su funcionamiento después de dicha modificación.

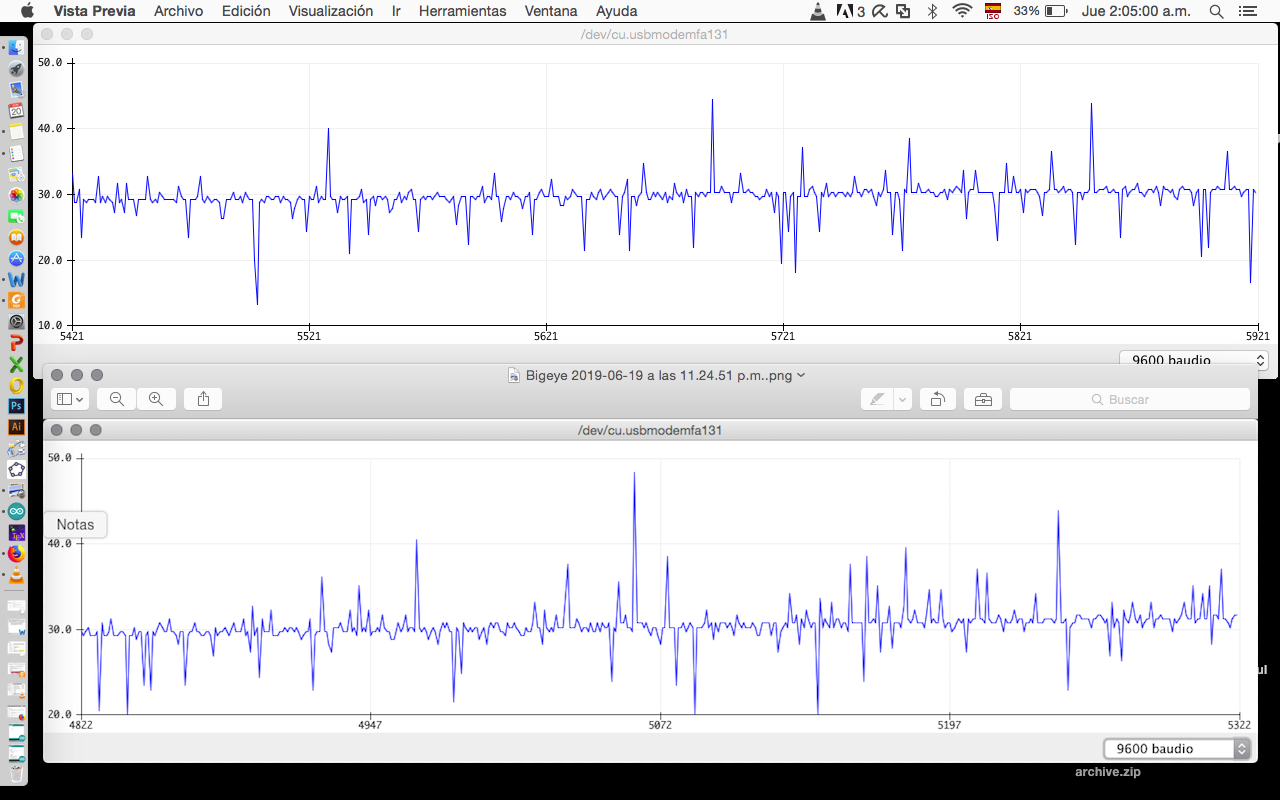

Cómo podemos ver en la siguiente captura donde se hace una comparación de las gráficas obtenidas en ambas pruebas, no parece haber una disminución notable en la temperatura interior del televisor durante su funcionamiento, después de realizar la modificación de duplicado de capacitancia en el componente C418 de la PCB del inversor de voltaje, hay que aclarar que la temperatura inicial del segundo experimento (en la parte superior de la imagen) fue de un grado Celsius menor, y podemos ver que este experimento termina un grado menos caliente. Con esto se deduce que no hubo ninguna diferencia, ya que ambos incrementaron la misma cantidad de temperatura en el mismo intervalo de tiempo.

Comparación de ambas pruebas

Lo que puede apreciarse en esta captura, es que tras la modificación, los picos producidos por interferencia mencionados en la observación del problema se vieron disminuidos. Es decir, aparentemente se filtran mejor las variaciones altas de voltaje. Esto parece ser algo bueno pero no nos ayudo a disminuir la temperatura, y por el momento esto es lo que nos interesa así que lo dejaremos a un lado.

 Secuela

Algo que nos pareció interesante, lo cual fue descubierto durante la experimentación,  es que el televisor tardó menos en calentarse que en enfriarse (mucho menos). Para que la temperatura interior del televisor se estabilizara al finalizar la primera prueba y para poder iniciar la segunda, tuvimos que esperar casi dos horas… lo cual nos deja pensando en un mal diseño y en la posibilidad de adaptar un pequeño ventilador en la parte posterior del TV con el fin de facilitar la disipación de calor generado en el inversor de voltaje (podríamos tomar 4.5V del puerto USB que dice “service only”).

Cómo vimos, esta modificación no pareció funcionar para disminuir la temperatura interior de nuestra TV (quizás debimos hacer pruebas mas largas), pero todavía tenemos un as bajo la manga. En la próxima entrada realizaremos la limpieza total y restauración de la zona carbonizada. Para después utilizar un producto que nos acaba de llegar desde China (en realidad llego desde Puebla pero es de China) el cual es un adhesivo térmico que se utiliza por lo general para facilitar la conducción térmica entre un procesador de una computadora y su placa disipadora (que es una estructura con gran capacidad de conducción térmica la cual es colocada encima de los procesadores para que estos no sufran sobrecalentamientos), pero se halló que, en nuestro inversor de voltaje, varios de los capacitores de cerámica tienen aplicada este tipo de pasta, cómo se puede ver en la imagen siguiente:

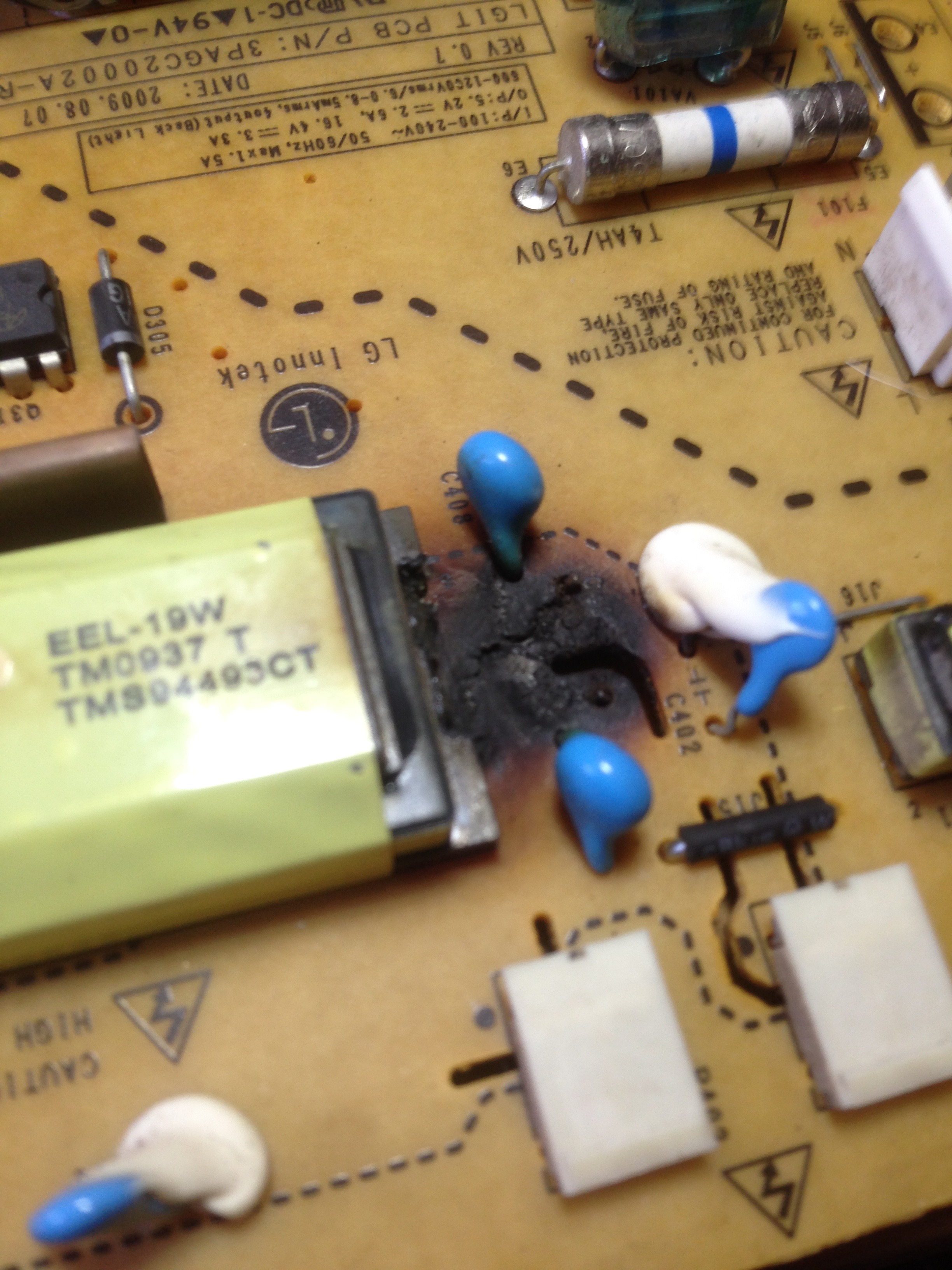

Capacitores de cerámica aledaños a zona problemática. Note la pasta blanca que se aprecia sobre uno de sus extremos.

¿Por qué no le aplicaron la pasta a los componentes problemáticos?

Tal vez nunca lo sabremos (cosas de chinos)… en fin. Pretendemos aplicar un poco de este adhesivo térmico a base de silicón en nuestros componentes problemáticos, y quizá hasta utilizarlo para pegarle un disipador de calor a nuestro componente C418 (el cual decidimos dejar con su valor de capacitancia original de 5pf), que por los casos observados, parece ser el primero en sufrir ignición. Con estas ultimas modificaciones se pretende dar por finalizada la reparación de nuestra TV LG M276D y solo quedaría mantenerlos informados acerca de cualquier novedad o problema que se llegase a presentar en el futuro.

¡Eso es todo por hoy amigos!

Estén atentos de las próxima entrada que lo mas seguro es que sea la ultima de este mes que trate de tecnología. Nos vamos a tomar un descanso de tanta electrónica y les prometo que pronto se publicará la primera entrada que trate acerca de artes. Espero que les haya parecido interesante y que le sea de utilidad a algunos. ¡Hasta pronto!

–Atl Tlachinolli

Reparar placas de circuito impreso quemadas, con resina epóxica TOP XTREME REINFORCED.

Pegamento epóxico resistente a altas temperaturas

Hola a todos, el día de hoy vamos a escribir un poco acerca de resinas epóxicas. Y de su posible uso para la reparación de zonas carbonizadas en placas de circuito impreso.

En el siguiente enlace de la página web TechWalla:

https://www.techwalla.com/articles/how-to-repair-a-burnt-spot-on-a-motherboard

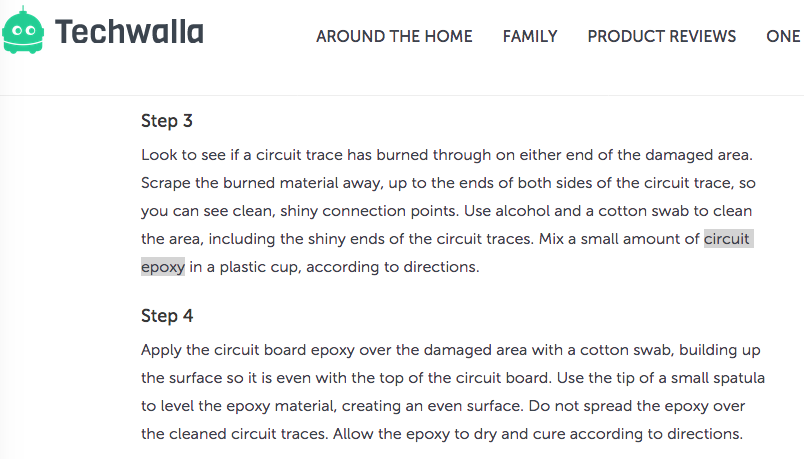

Mencionan un método de reparación de hoyos provocados por quemaduras en placas de circuito impreso, el cual se logra resanando la zona con resina epóxica. Algunos pasos del método se muestran en la siguiente captura:

Reparar placas de circuito impreso quemadas con epoxy – Techwalla

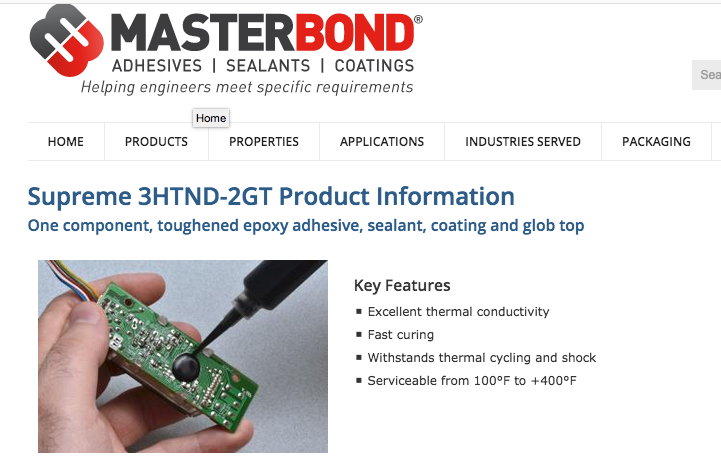

Mencionan una “resina epóxica para circuitos”. Buscando en la red encontramos la Master Bond Supreme 3HTND-2GT en la página web de la empresa, agregamos el enlace:

https://www.masterbond.com/tds/supreme-3htnd-2gt

¡Esta epoxy aguanta temperaturas de alrededor de 200ºC!

Resina epoxica para circuitos resistente a altas temperaturas

No encontramos información acerca del precio y parece que solo puede ser comprada en pedidos directos a la empresa para los que hay que llenar una aplicación previamente…

Se consideró la posibilidad de sustituirla por resina epóxica normal, la cual tiene una resistencia a la temperatura de unos 92ºC, como pudimos confirmar en la hoja técnica del pegamento epóxico de acción rápida de la marca TOP que comparto a continuación:

http://itwpolymex.com/archivospdfT.php?id=TJAR-W

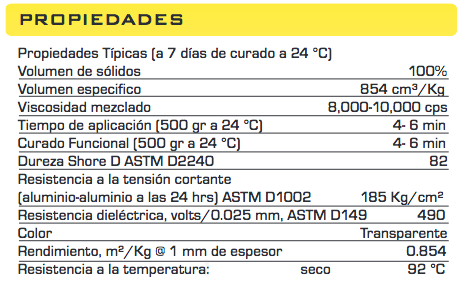

Aquí vemos una captura de la sección de propiedades de la hoja técnica antes mencionada, note la ultima propiedad de la lista:

Propiedades de pegamento epóxico normal, marca TOP.

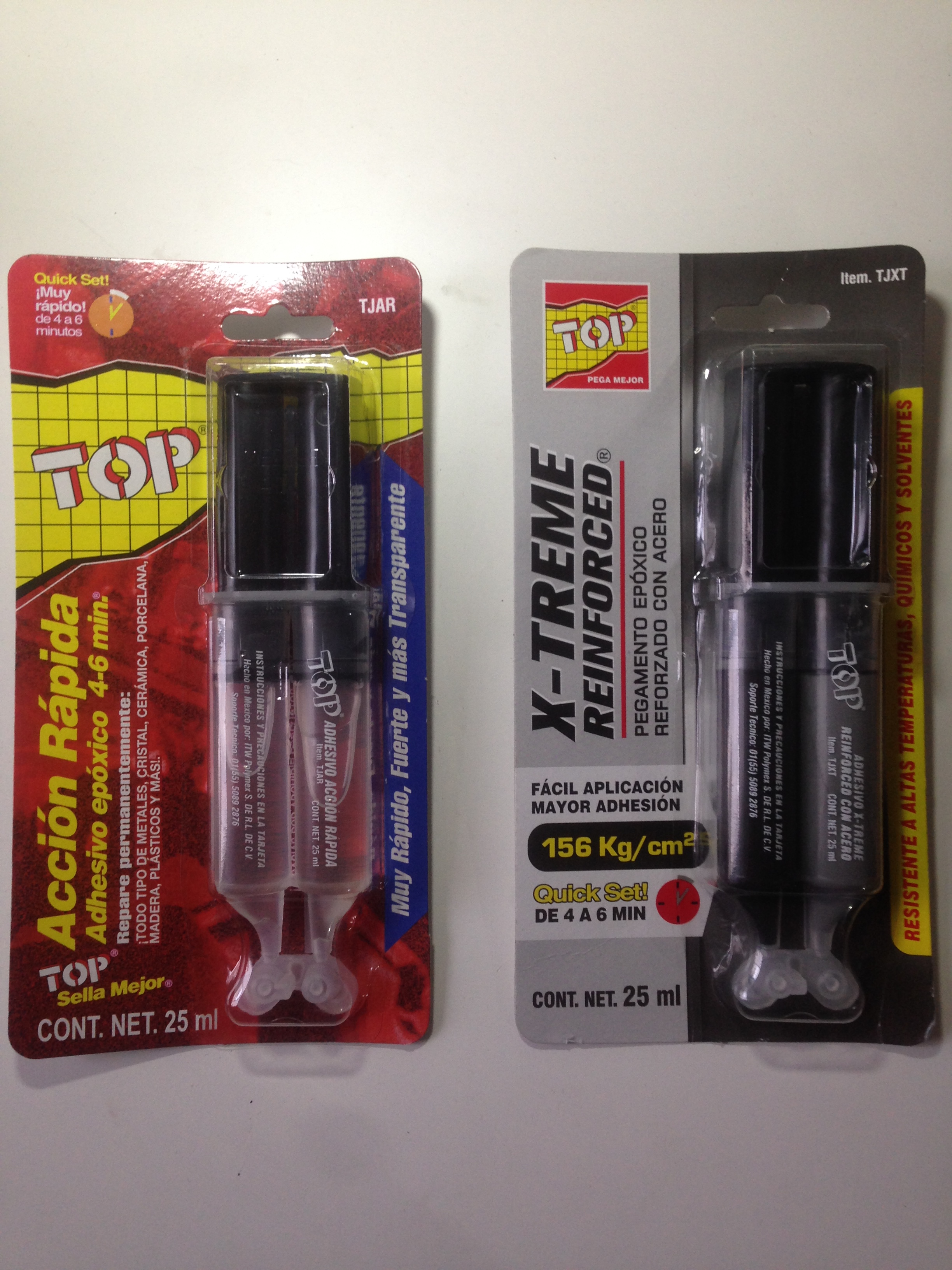

Se halló una resina epóxica “reforzada con acero” de la marca TOP, la cual decía ser “resistente a altas temperaturas”, desgraciadamente en su página web, el enlace de la hoja técnica del producto no funcionaba, lo agrego a continuación para que ustedes lo prueben:

http://itwpolymex.com/archivospdfT.php?id=TJXT-W

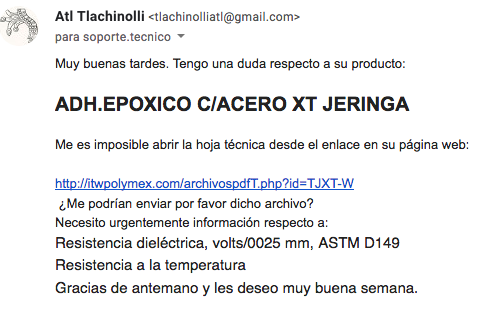

Escribimos un correo a soporte técnico para informarles del problema con su enlace para poder tener acceso pronto a esta hoja técnica, aquí agrego una captura del mensaje enviado:

Grito de ayudo a soporte técnico

Se decidió que, en caso de que el producto tuviera una mayor resistencia de temperatura que la epóxica normal (al menos unos 120º, pensábamos nosotros), esto lo convertiría en el perfecto candidato para reparar placas de circuito impreso carbonizadas. Todo indicaba que cumpliría con estas demandas, ya que en la hoja de seguridad del producto, en la sección de propiedades físicas y químicas, se menciona el punto de inflamación a 204.4º como podemos ver en la siguiente captura:

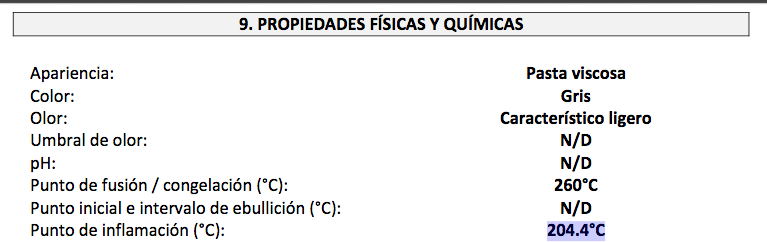

Popiedades Físicas y Químicas de pegamento epóxico XTREME REINFORCED

Sin embargo, no creemos que esta sea la resistencia a la temperatura real. Ya que en la sección de estabilidad y reactividad se lee la siguiente línea, subrayada en esta imagen:

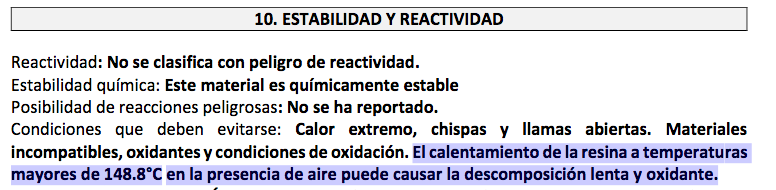

Posible resistencia a la temperatura

Todo indica que esta es la temperatura máxima a la que se puede exponer el producto una vez seco, lo cual de todas formas nos vendría bastante bien.

Pegamento epóxico reforzado con acero. ¿Conduce electricidad?

Pero existía otro detalle, la resina mencionada suponía estar “reforzada con acero”, esto generaba la posibilidad de que presentara conductividad eléctrica, lo cual crearía muchos problemas ya que podría provocar cortos circuitos. La verdad es que era poco probable ya que al asomarnos a la hoja de seguridad del producto, en la sección de composición, descubrimos que no tiene acero sino carbonato de calcio y un diluyente, cómo podemos ver en la siguiente captura de dicho documento:

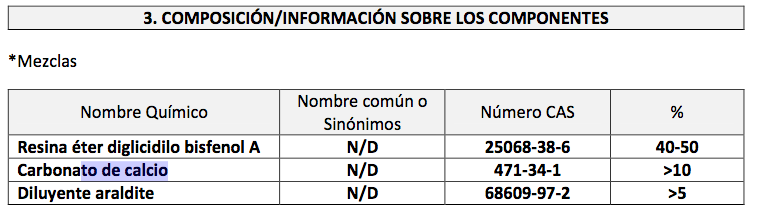

Composición de pegamento epóxico XTREME REINFORCED

Pero en lo que esperábamos a que nos contestara el personal de soporte técnico de ITW POLY MEX, decidimos realizar un experimento y comprobar las propiedades de conducción eléctrica del pegamento epóxico reforzado con acero X-TREME REINFORCED de la marca TOP el cual compramos en Walmart a tan solo 40 pesos, nos pareció que en caso de presentar buenas capacidades para conducir electricidad, nos sería muy útil para otros proyectos futuros, por lo que no sería una mala compra. Se adquirió también el adhesivo epóxico de acción rápida (el normal) en $35, que sería la ultima opción, ya que en caso de que el “reforzado” presentara conductividad eléctrica, decidimos que tendríamos que conformarnos con resistencia térmica de 92º en nuestra zona resanada de la placa de circuito impreso, ya que no podíamos seguir posponiendo la reparación y pruebas, y no teníamos la intención ni de invertir ni de crear un tutorial que necesitara de materiales más costosos.

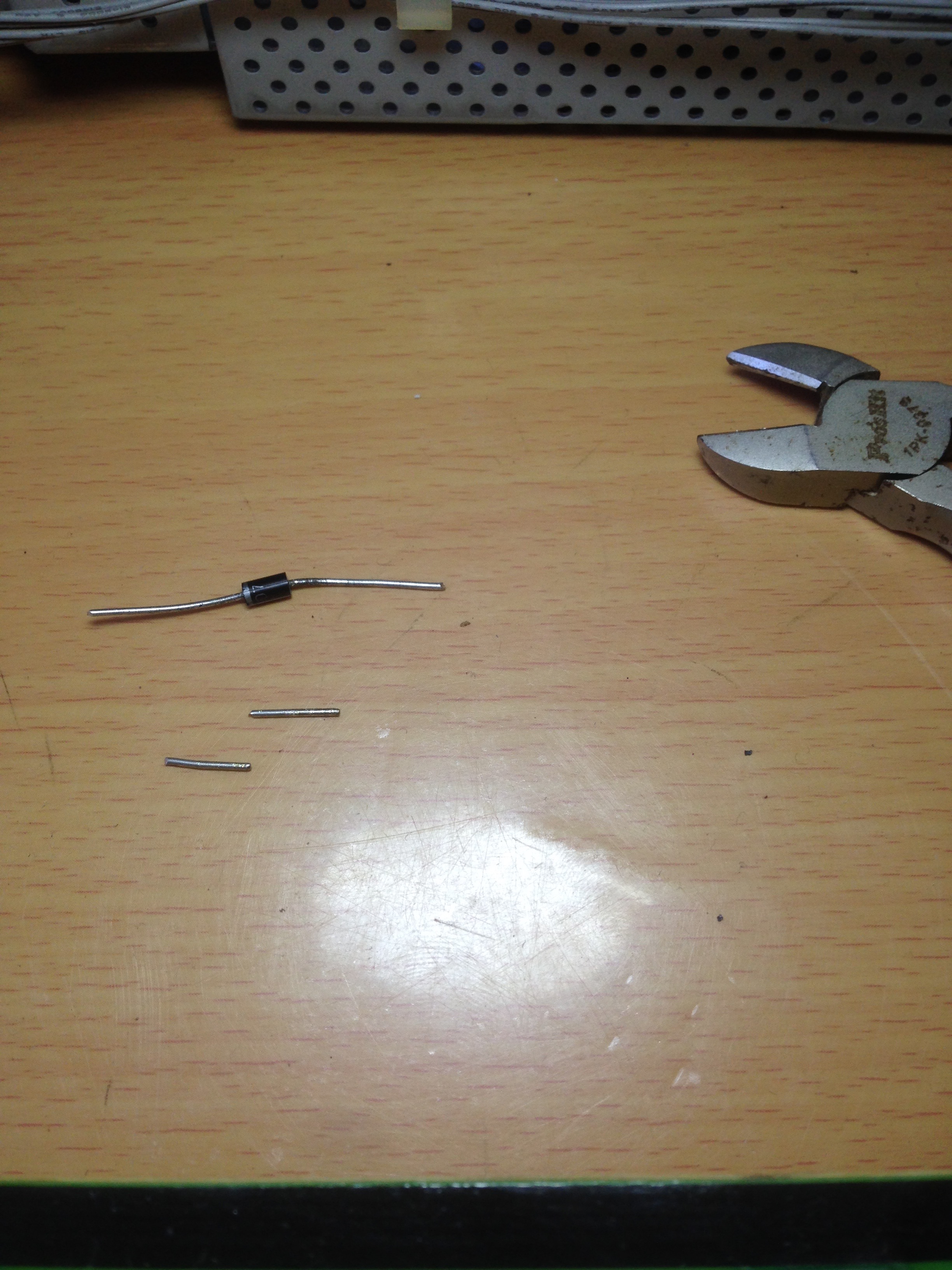

Aquí les muestro el proceso de experimentación, se añadió una galería a la derecha de la lista con fines prácticos:

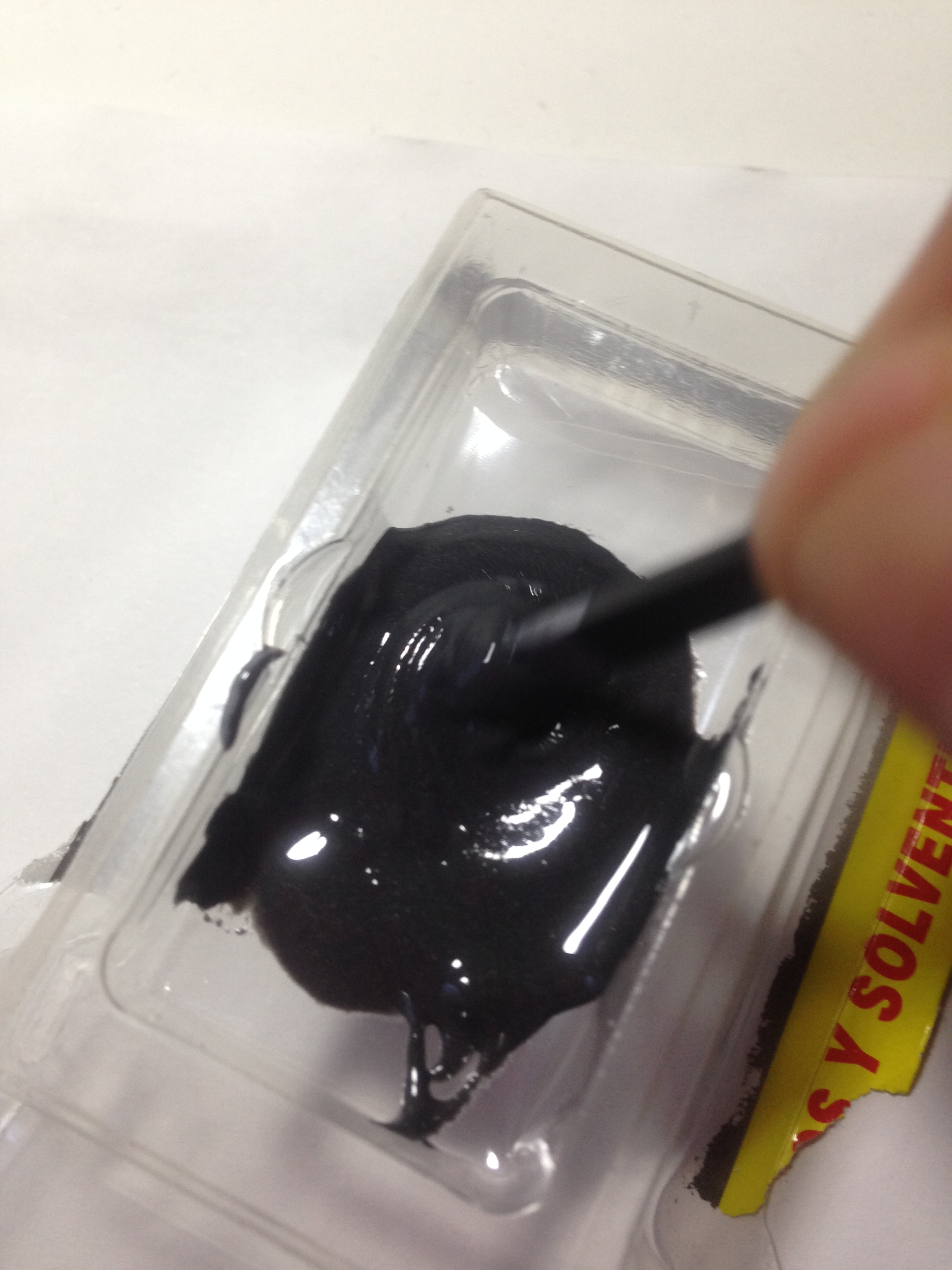

  1. Se siguieron las instrucciones de la parte posterior del empaque del producto para conseguir una pequeña porción de mezcla.

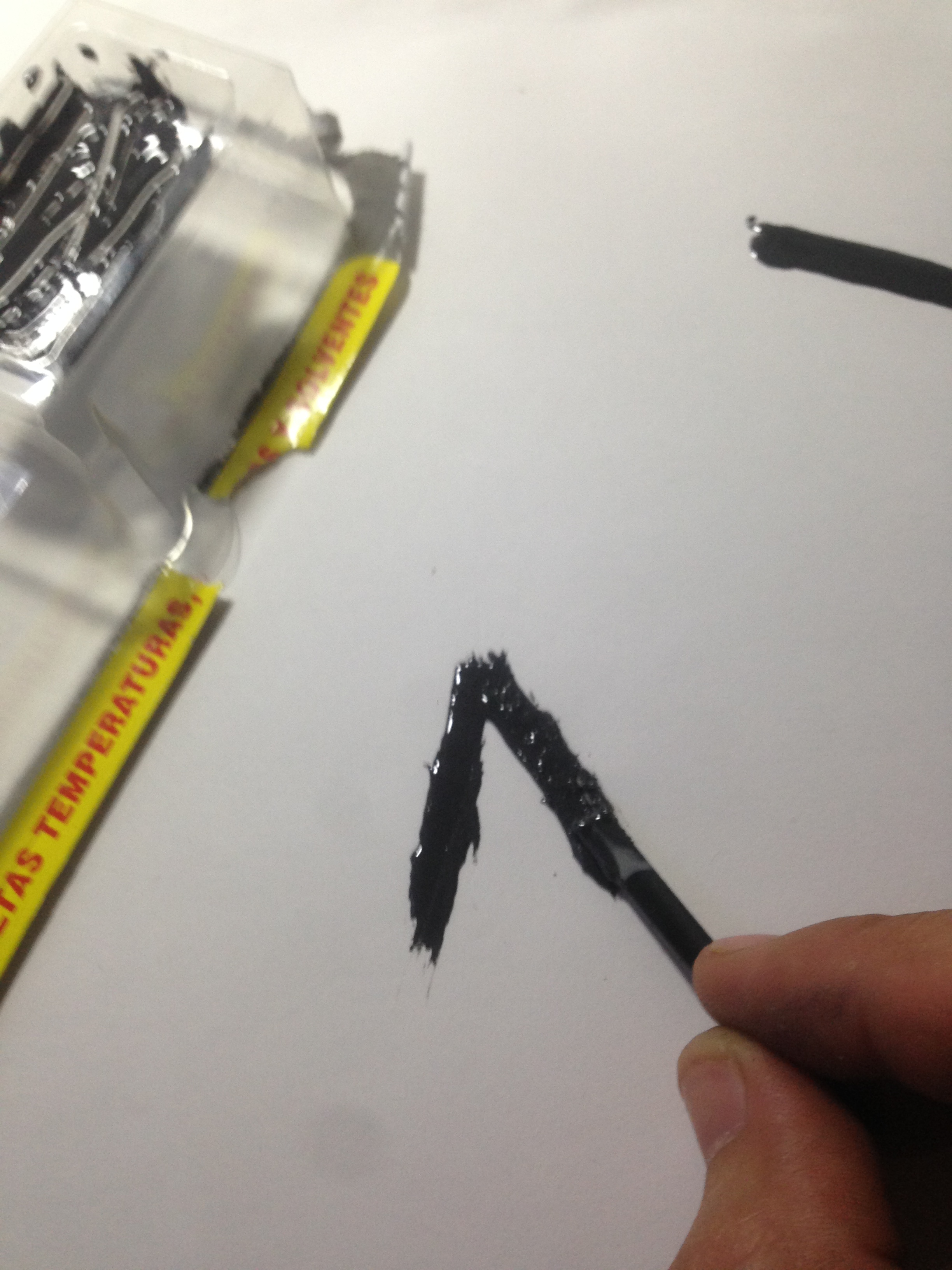

  2. Se aplicó el producto en una hoja de papel formando una línea de unos 10 centímetros de largo, medio centímetro de ancho y un grosor de unos 2mm.
  3. Dejamos secar el producto como se menciona en las instrucciones hasta que obtuviera su endurecimiento total (una hora).
  4. Con ayuda de un multímetro comprobamos continuidad en nuestra ruta pintada.
  5. Se comprobó la eficiencia conductiva aplicando un voltaje de 120 V a sus extremos, sin resultados positivos, es decir el material puede considerarse aislante.

Resultados

Con la finalidad de demostrar los resultados, se realizó el video presentado a continuación, espero que sea de utilidad:

Video de prueba de conductividad eléctrica en pegamento epóxico reforzado con acero Xtreme Reinforced

Como se puede ver, el pegamento epóxico reforzado con acero XTREME REINFORCED de la marca TOP, no conduce electricidad.

Con estas pruebas, el equipo de Atl Tlachinolli decidió que el pegamento epóxico reforzado con acero XTREME REINFORCED de la marca TOP sería el candidato indicado para reparar las quemaduras en la placa de circuito impreso del inversor de voltaje de la Televisión LG M276D que reparamos bajo el método de Pierre hace unos días, actividad documentada en la entrada anterior de este blog.

En cuanto pueda obtener la hoja técnica de este producto epóxico, se la puedo compartir a quien le interese, pero la idea es que se repare el enlace oficial en cuanto antes.


Próximamente realizaremos unas pruebas para medir temperaturas con un termómetro para altas temperaturas realizado en el laboratorio con material en su mayoría reciclado, además de un transistor LM35 que compramos y un Arduino Uno que nos prestaron. Se medirá la temperatura de la zona problemática en el inversor de voltaje tras la reparación de Pierre (antes de aplicar la resina). Esto para descartar la posibilidad de que la temperatura pudiere sobrepasar los 148ºC, lo cual podría provocar que el pegamento epóxico reforzado con acero XTREME REINFORCED despida gases tóxicos. Se espera que con las modificaciones realizadas se logre mantener una temperatura inferior a los 85º durante el uso de esta TV, la cual es de hecho, la temperatura máxima de funcionalidad adecuada para los capacitores que se encuentran en la zona problemática.

¡Saludos amigos, y estén atentos de las próximas actividades!


Laboratorio de Atl Tlachinolli, se observan algunos miembros del equipo trabajando en termómetro para altas temperaturas con transistor LM35 y Arduino Uno

Tlazohcamati ipampa otitechitaco.

–Atl Tlachinolli

Televisor LCD TV LG M2762D-PC NO DA VIDEO SOLO AUDIO ¡RESUELTO!

Remplazando capacitores de cerámica C404 y C418 del inversor de voltaje TV LG

Problema

Hace algunos años que cayó en mis manos una TV LG M276D descompuesta (mis allegados saben de mi pasión por la reparación y me regalan/venden equipo viejo), la cual encendía de forma normal, pero al cabo de unos segundos la imagen desaparecía (pantalla negra) y solo se escuchaba el sonido. Indagando supuse que el problema era de algún capacitor que había reventado (la TV despedía un singular olor a químicos quemados), muy probablemente del inversor de voltaje. El problema pudo ser evadido configurando la televisión (aprovechando al máximo los segundos en los que la TV daba video) de manera que la “luz de fondo” quedara prácticamente anulada (yo la dejé en algo así como 5%), esta solución era muy molesta ya que solo se podía usar la TV en un cuarto oscuro, de otra manera no podías ver mas que reflejos a causa de la ausencia de luz de fondo… pero de esta forma le di un par de años mas de uso a la susodicha televisión. Con el tiempo esta “solución” dejó de funcionar y la TV volvió a presentar el mismo problema, y ahora era irreversible aunque configurara la luz de fondo en 0%. Era hora de buscar una solución real…

Resumen

Por experiencia, se indagó que el problema provenía de capacitores electrolíticos defectuosos o quemados en el inversor de voltaje. Se verificó por medio de una búsqueda en línea, con ayuda de la información encontrada en el siguiente enlace:

https://es.ifixit.com/Respuestas/Ver/217522/What+value+are+these+LCD+TV+LG+M2762D-PC+capacitors

En el mismo enlace aprendimos que no era un capacitor electrolítico malo sino uno de cerámica quemado. Se averiguó el valor de dichos condensadores (condensador, capacitor…), y fueron comprados en mercado libre sin inconvenientes, a continuación agrego el enlace del producto:

https://articulo.mercadolibre.com.mx/MLM-557975144-lote-5-condensadores-5pf-6kv-_JM?quantity=1

Una vez obtenidos los condensadores (tardaron unos tres días en llegar), se prosiguió a remplazar los elementos quemados. Todo salió a la perfección.

Requerimientos

  1. TV LG M276D-PC con problema de NO DA VIDEO SOLO AUDIO.
  2. Al menos un capacitor de cerámica con valor 5pF 6kV.
  3. Desarmadores, y herramienta para soldar (cautín, soldadura, pasta, etc.)

El número de capacitores requeridos dependerá de el estado de dichos elementos en su placa de circuito impresa, en mi caso bastó con remplazar los dos capacitores que habían desaparecido por ignición).

Procedimiento

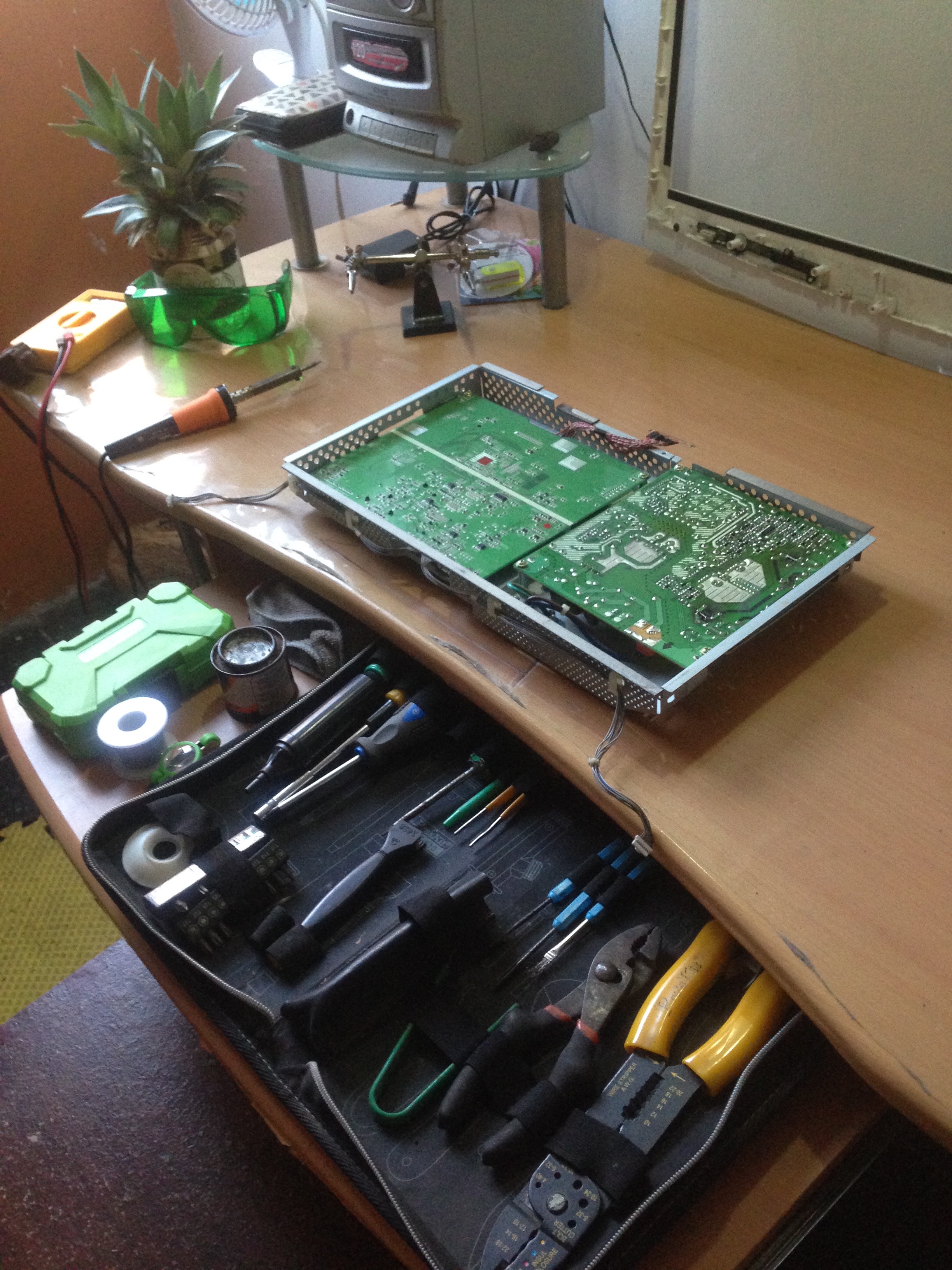

Comenzamos por abrir la televisión para exponer la placa del inversor de voltaje, en Youtube encontré un par de videos en los que se aprecia bien el proceso (yo grabé uno pero no quedó mejor que estos y decidí reutilizar):

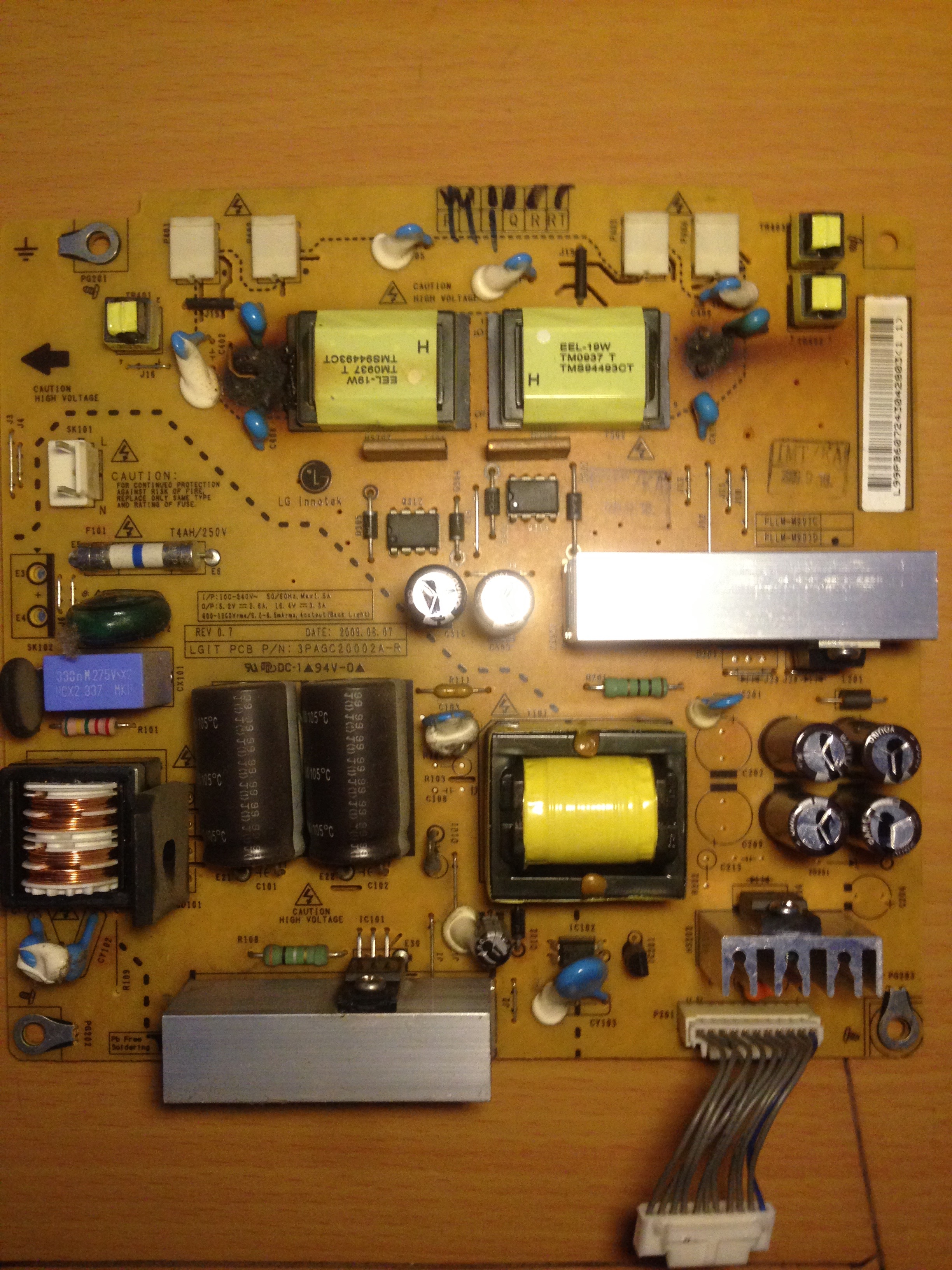

Una vez con la placa del inversor en manos, pudimos observar que había dos capacitores que habían reventado y desaparecido (literalmente), como se puede apreciar en la siguiente imagen:

PCB 3PAGC20002A-R, capacitores de cerámica reventados.

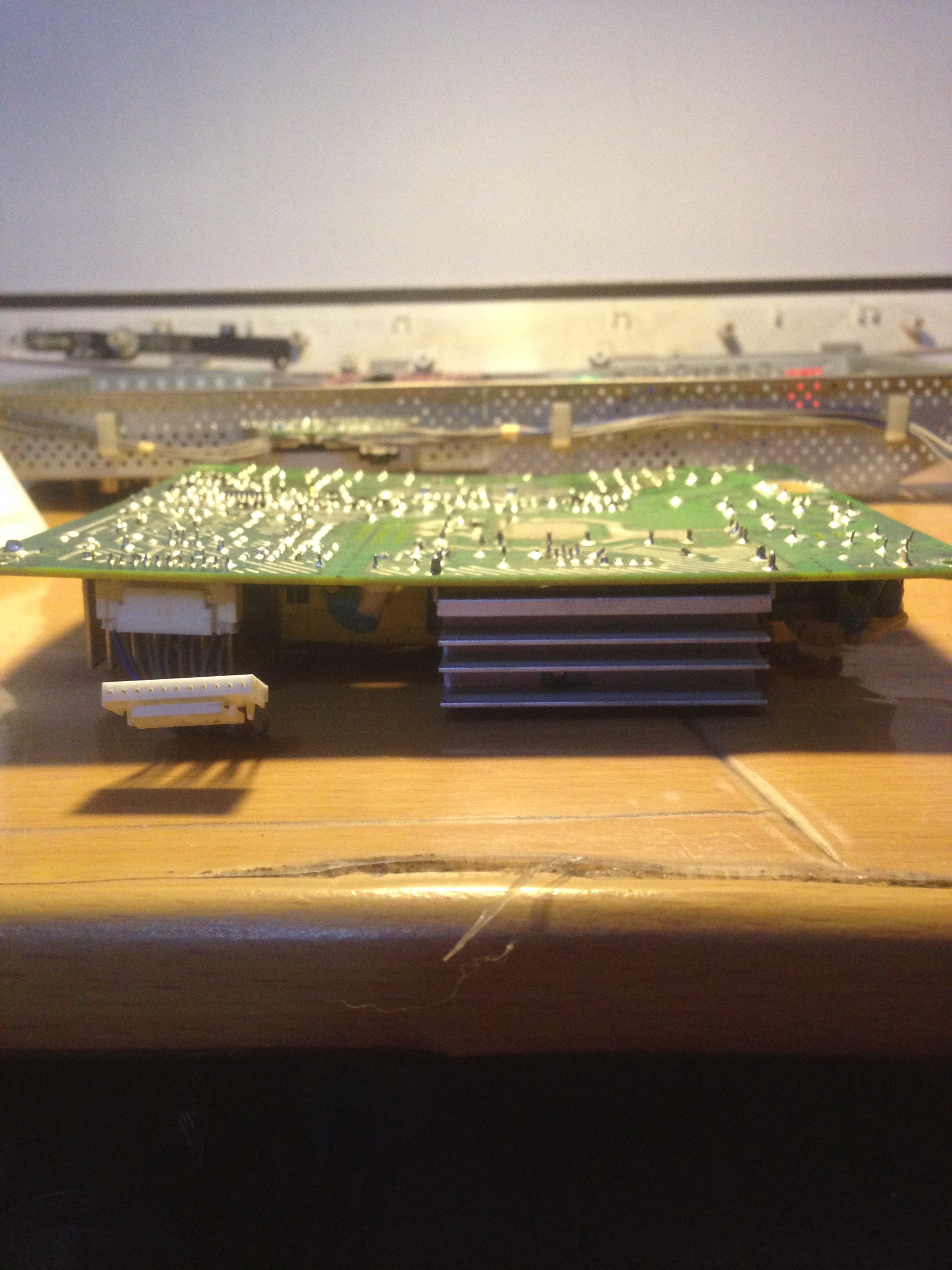

Se pudo observar que la placa del inversor ya se encontraba pandeada, resultado de un exceso de calor, posiblemente ocasionado durante la ignición de los capacitores.

Se realizó una limpieza de la zona dañada y se ubicaron los códigos de el par de elementos que hallamos incinerados. A saber: C404 y C418.

Lo mencionado se aprecia en las fotografías de la galería a la derecha de los párrafos anteriores.

En la entrada que mencioné anteriormente (en el resumen), la cual agrego nuevamente:

https://es.ifixit.com/Respuestas/Ver/217522/What+value+are+these+LCD+TV+LG+M2762D-PC+capacitors

En los comentarios, encontré uno que llamó bastante mi atención, a continuación agrego una captura, en seguida lo traduciremos:

el autor del comentario: pedro, dice que simplemente quitó los componentes (que yo entiendo que se refiere a C404 y C418 respectivamente) y que la televisión le ha funcionado ya dos años sin ningún problema. A lo que el autor de la entrada: Pierre, contesta preguntando si dejó abiertas las conexiones, o si las puenteó… pedro ya no contestó. Pero me quedé muy intrigado de que pudiera ser verdad y que, existiera la posibilidad de que la compra que realicé de los condensadores no hubiera sido necesaria. Tenía que quitarme la duda, quería comprobar si con un miserable par de alambres (lo único necesario para hacer un puente) hubiera podido solucionar el problema y haber estado jugando MK8 con mis amigos y mi chica desde hace mucho…

No era necesario probar dejando las conexiones abiertas, ya que, si pensamos un poco esta sería la misma situación en la que ya estaba mi placa, como los capacitores ya estaban incinerados y no había rastro de ellos, esto era como si la conexión hubiese sido cortada y dejado abierta, y pues no, esto no daba solución alguna, así que probé puenteando las conexiones, con un par de pedacitos que corte de un diodo rectificador, como se aprecia en el par de fotografías a la izquierda del presente párrafo.

Probé la TV… el método de pedro no funcionó para mí.

No fue del todo una perdida de tiempo, ya que me quité una buena duda de encima. Continué a remplazar los elementos, en la siguiente galería puede observar como se preparó, limpiando la zona de soldadura de los elementos viejos y colocando los nuevos:

Al finalizar, nuestra placa quedó de esta manera:

¡Buen trabajo compañeros!

Instalamos la placa de nuevo y ensamblamos la TV. Al probarla sentimos una gran satisfacción al comprobar que el método de Pierre funciona, a continuación les comparto un video que subí a mi Drive de Google para que puedan ver la prueba que realicé al final, antes de ensamblar por completo el equipo.

Resultados

https://drive.google.com/file/d/10YxxRGz4h-MkS4B11IqezZLso-UeV7-U/view?usp=sharing

Conclusiones

 La verdadera cuestión aquí es:
¿Por qué se queman estos componentes?

A veces, los ingenieros cometen “errores” a propósito…

Las empresas abusan de conocimientos y tecnologías en áreas que abarcan desde matemática hasta psicología, para crear planes de producción, publicidad y venta en los que el tiempo de vida de sus productos ya están fijados desde su construcción. Lo cual muchas veces es logrado fabricando los circuitos de manera que sufran un sobrecalentamiento predeterminado en alguno de sus componentes después de un tiempo de vida que es elegido por la empresa, el cual cumple con el plan de ventas antes mencionado. Es una realidad aterradora y si hay algo interesante en que pensar, es a donde va parar toda la basura inservible, tengan por hecho que no se recicla ni la mitad… y la producción no cesa ni disminuye… ¿Cómo va terminar todo esto?
¿La producción masiva de tecnología puede ser considerada una actividad sustentable?

Lo de menos es comprarse una nueva TV. Una manera de aportar tu grano de arena es haciendo este tipo de reparaciones cuando es posible. Debo aceptar que me gusta la tecnología pero si puedo evitar el consumismo y reutilizar algo ya creado con el fin de disminuir la contaminación de nuestro planeta, nunca voy a negarme a intentarlo.

¿Que dicen ustedes?

Secuela

Tome en cuenta que los componentes fueron remplazados por otros idénticos y colocados de la misma forma, por lo que, en un par de años de uso (en el mejor de los casos), la televisión presentará los mismos problemas en los mismos componentes… para evitar (o al menos demorar) esto, pienso que se puede optar por sustituir los capacitores quemados por pares de capacitores idénticos colocados en paralelo (recordando de circuitos eléctricos, al colocar capacitores en paralelo, el voltaje es constante y la capacitancia es la suma de ambas). Buscando información, encontré luz verde para sustituir capacitores de 5pf  por otros de 10pf  (todos los demás valores idénticos) en inversores de televisión, a continuación comparto el enlace mencionado:

https://www.edaboard.com/showthread.php?273387-can-i-safely-replace-5pf-6kv-capacitor-with-10pf-6kv-on-LCD-Inverter-Board

Con esto, se pretende alargar (todavía mas) la vida del televisor, ya que 5pf es un valor de capacitancia muy pequeño para inversores de voltaje de 6kV. Esto pudo haber provocado su ígneo destino, esperemos que con esta pequeña modificación podamos lograr nuestros objetivos. Me daré a la tarea de realizar esta operación y ya les contaré como me fue. Por el momento estoy satisfecho de saber que mi TV todavía no esta del todo acabada y le doy muchas gracias a Pierre ya que sin su tutorial no hubiera podido realizar esta actividad tan gratificante ¡Que Dios bendiga a ese hombre!

Saludos, espero que se la pasen de lo mejor amigos.

–Atl Tlachinolli

Prime Video error 6023 ¡RESUELTO!

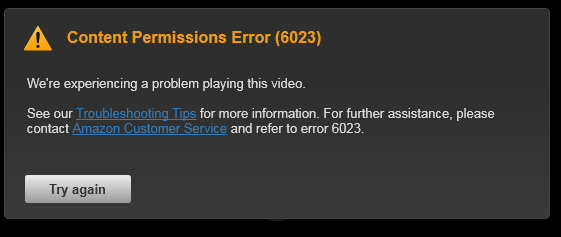

Prime Video error 6023

Ver Prime Video o Netflix en MacBook viejita (A1181, mediados del 2009)

Problema

Hace unas semanas recibí una MacBook de mediados del 2009, modelo A1181, venía con Mountain Lion (OSX 10.8.5) y todo iba perfecto hasta que mi novia quiso ver Prime Video, al intentarlo se presentó el error 6023, como se muestra en la imagen anterior.
Ya no había compatibilidad con ningún navegador para mi sistema operativo, la versión mínima de Firefox demandada para mirar Prime Video era la 53, como se ve en la siguiente captura, obtenida de su pagina de ayuda:

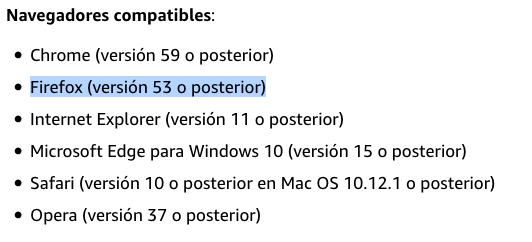

Navegadores compatibles con Prime Video, ninguno compatible con OSX 10.8.

Estaba en aprietos…en Mountain Lion solo podía actualizar hasta versiones inferiores de Firefox. Investigando un poco, me sentí aliviado al saber que había una posible solución: la computadora podía actualizarse a Mavericks (OSX 10.9). Sistema que cumplía los requerimientos para la instalación de Firefox 53, como pude verificar en la pagina oficial de Mozilla, en el siguiente enlace:

https://www.mozilla.org/en-US/firefox/53.0/system-requirements/

Así que me di a la tarea de conseguir e instalar  el OSX 10.9, que ya desde hace tiempo está descontinuado en App Store y no es tan sencillo encontrarlo en la red. Por lo que decidí escribir esta entrada/tutorial y compartir el Sistema Operativo para que todo aquel que sufra del mismo problema con una MacBook viejita, pueda darle solución y seguir disfrutando de esos nostálgicos y hermosos equipos de la manera mas completa que sea posible… Espero que le sea de utilidad a algunos, cualquier comentario será sumamente apreciado.

Resumen

Con el archivo dmg incluido en el post (el cual contiene una versión de Mavericks 10.9.5 para ser arrancada desde una memoria usb) y la ayuda de la Utilidad de Discos de Apple (encontrada en /Aplicaciones/Utilidades/) y su opción para Restaurar, crearemos un pendrive arrancable con el que instalaremos el sistema Mavericks en nuestra MacBook, ¡Mavericks sí es compatible con la versión de Firefox requerida para ver Prime Video!

Requerimientos

  1. Archivo dmg OSX Mavericks 10.9.5 bootable USB (Clic aquí para descargar)
  2. Memoria USB de 8 GB (mínimo)
  3. MacBook A1181 mediados de 2009 o después con OSX anterior a 10.9

Procedimiento

A continuación enumero los pasos tomados.

Primero, hay que preparar la memoria USB:

  1. Conecte su memoria USB y abra “Utilidad de Discos”, encontrada en ‘/Aplicaciones/Utilidades’.
  2. Seleccione su USB y vaya a la pestaña de “Partición”.
  3. Seleccione “1 partición” en el menú desplegable.
  4. Asigne un nombre descriptivo a su partición, yo le puse “MAVERICKS”.
  5. Seleccione “Mac OS Plus (con registro)” en el menú desplegable de formato.
  6. Oprima el botón “Opciones”.
  7. Seleccione Tabla de Particiones GUID de la lista.
  8. Clic Aceptar y Aplicar.

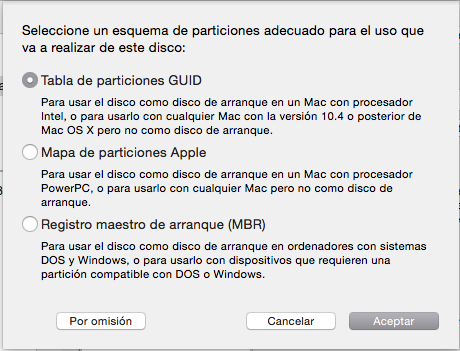

Aquí agrego una captura simbólica:

Captura de esquema de particiones necesitado

Con esto, la memoria USB está ahora lista para restaurar el dmg de OSX Mavericks:

  1. Clic en Restaurar en la ventana de Utilidad de Discos.
  2. Arrastre el archivo dmg OSX Mavericks a “Fuente”.
  3. Arrastre su memoria a “Destino”, la mía es MAVERICKS.
  4. Clic en Restaurar e ingresar contraseña del sistema.
  5. ¡Listo! (el proceso, en mi caso, demoró alrededor de une hora y media)

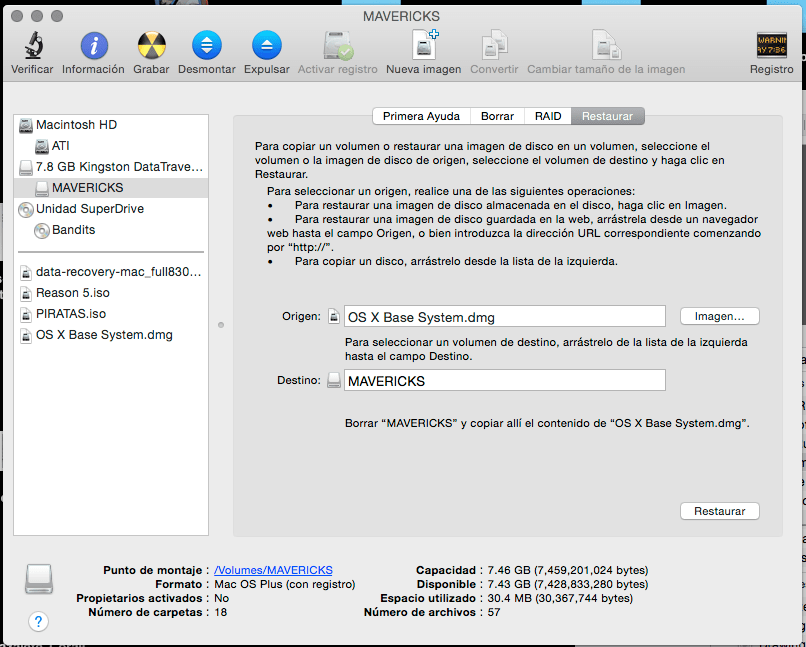

Restaurando Mavericks en USB

¡Ahora ya tenemos nuestro USB arrancable con el instalador de OSX Mavericks!

Procedemos a la instalación del sistema. Apague la MacBook en la que instalará el sistema. Una vez apagada conecte la memoria USB y encienda la computadora manteniendo presionada la tecla alt de lado izquierdo de la barra espaciadora (de esta manera entrará al administrador de arranque, donde podrá elegir con que unidad de almacenamiento arrancar el equipo). Aparecerá una lista de iconos con los nombres de las unidades disponibles para arrancar, navegando con las flechas del teclado, derecha e izquierda, elija su memoria USB y presione enter. Esto abrirá la interfaz grafica del Instalador de OSX Mavericks, siga el proceso de instalación para completarla.


Problemas para entrar al administrador de arranque

Si tienes problemas con este método (como yo) y al encender la computadora presionando la tecla alt no logran entrar a la lista de discos de arranque y en lugar de eso tan solo se queda congelada en la pantalla gris. Intenten encender la computadora en modo recuperación con la memoria insertada, para esto, encienda y mantenga presionadas las teclas cmd+r,  cuando entre a la ventana de recuperación, elija retroceder y seleccionar disco de arranque, aquí seleccione su USB «arrancable» que creamos anteriormente y aceptar. Al reiniciar, entrará sin problemas (en mi caso).

Si aún así no puede arrancar desde la memoria USB, es posible que el archivo se haya descargado de forma corrompida (que puede probarse con un SHA1) o que el proceso de recuperación de la Utilidad de Discos haya tenido algún error (esto podría comprobarse intentando arrancar desde otra Mac). Si la memoria tampoco puede ser arrancada desde otra computadora, se le recomiendo volver a realizar el proceso desde el inicio.

Consulte el link de ayuda al respecto proporcionado por Apple:

https://support.apple.com/es-mx/HT202796


¡Ahora a lo que nos incumbe, instalemos la versión 53 de Firefox y probemos ver algo en Prime Video!

Para esto basta con tener una conexión a internet y abrir el Firefox que tengamos, automáticamente nos indicará que existe una actualización (en mi caso fue la versión 57). Yo no pude ver Prime Video inmediatamente después de actualizar por primera vez, todavía tuve que superar la siguiente pantalla, pero fue muy sencillo:

Aún no… pero falta poco.

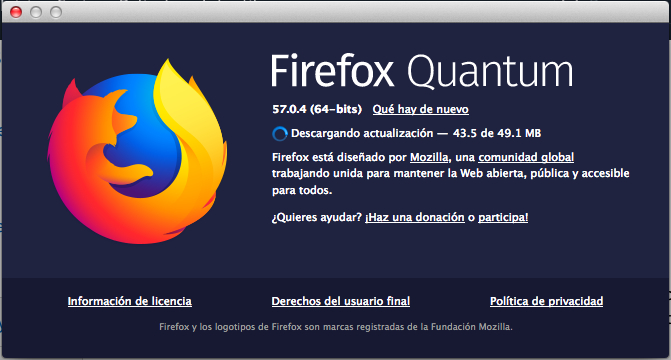

Seguí los pasos que indicaba y en la ventana de “acerca de Firefox” se estaba descargando una actualización más, como se muestra en la siguiente imagen:

Saltos cuánticos.

Al terminar de descargar, pidió reiniciar el navegador ¡Al reiniciarlo me di cuenta que avanzó hasta la versión 67! Al abrir el navegador y elegir de nuevo “Acerca de” en la sección Firefox del menú desplegable, una vez mas tuve que reiniciar, lo que me dejó en la versión 67.0.1 (que es la ultima versión), esto fue el final, ahora mi novia va poder utilizarla para ver sus películas y series favoritas en Prime Video.

Resultados

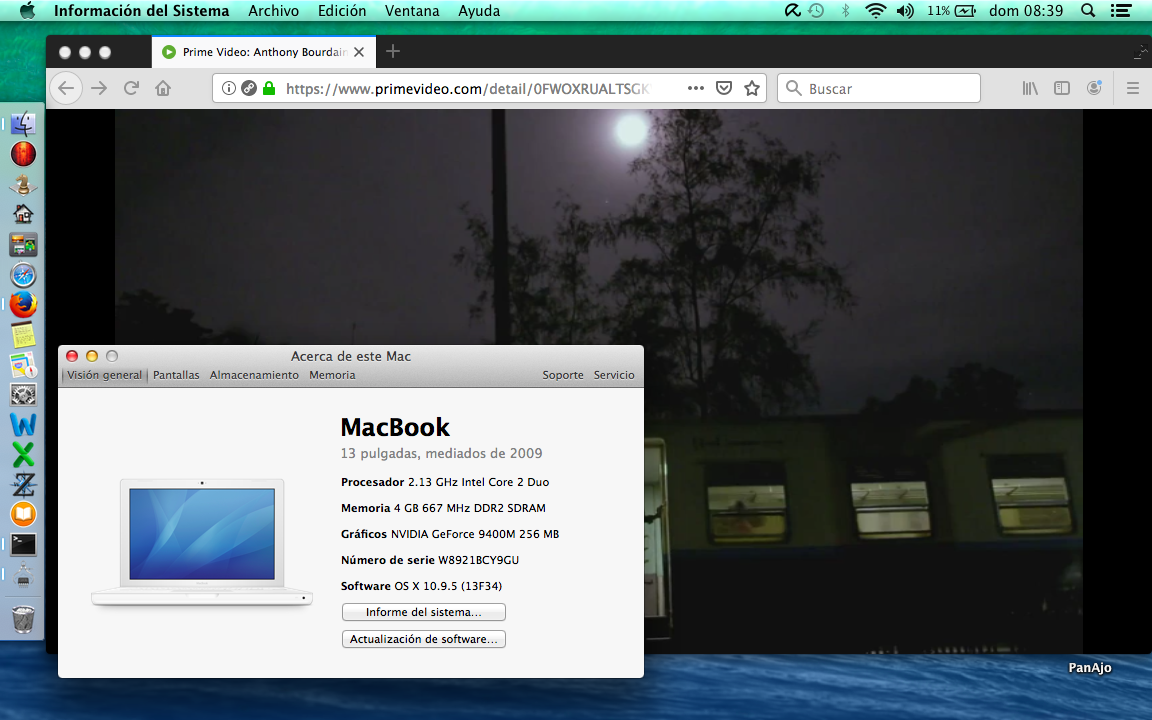

Aquí se muestra una imagen del éxito obtenido:

¡Aplausos!

Conclusiones

Estas obstaculizaciones que nos impone Apple para continuar utilizando nuestros equipos antiguos (digamos de unos 7 años), que bien podrían omitir. Es muy probable que su objetivo sea mantener seguros a los usuarios de Mac, y al mismo tiempo no tener que seguir trabajando en actualizaciones de SO ya descontinuados (supongo que para concentrarse en los actuales). Que los equipos viejos ya no reciban ninguna actualización de seguridad deja una brecha libre a los ciber-criminales para el ataque desde múltiples vectores, volviéndolo algo sumamente posible. Por esto, si usted utiliza equipos con SO descontinuado, deberá tener sumo cuidado con lo sitios en los que navega, así como con las aplicaciones que descarga e instala. Es muy recomendable conseguir un buen antivirus y mantenerlo actualizado.

Secuela

Mi novia tiene una MacBookPro 9,2 (mediados del 2012) con OSX Mojave. A ella le gusta trabajar en sus tareas de la universidad mientras ve alguna serie en Prime Video o Netflix. Se preguntarán por que no simplemente le consigo un monitor externo en lugar de habilitar una segunda laptop solo para reproducción de videos en línea. La razón será uno de las próximas entradas y es que, al conectar el segundo monitor (monitor vga que conecto con el adaptador Thunderbolt) la pantalla parpadea de forma extraña y seguido de esto se congela. La única forma de descongelarla es reiniciando la MacBook Pro de manera forzosa, lo cual duele cada vez que se tiene que realizar, he encontrado en foros que varias personas presentan el mismo problema con este equipo en particular al parecer algunos lo han resuelto haciendo un actualización invertida o downgrade, me parece que a Yosemite, pronto les cuento como darle solución (resetear SMC no sirvió para mi).
